Beim Metallschneiden ist der Seitenspalt (auch als seitliches Spiel bezeichnet) zwischen den Schneidmessern einer der wichtigsten Prozessparameter. Ist der Seitenspalt zu groß, entstehen Grate an der Schnittkante. Ist er zu klein, reiben die Messer aneinander, erzeugen Hitze und können sogar ausbrechen. Gibt es also eine universelle Berechnungsformel, um schnell einen optimalen Seitenspaltwert zu ermitteln? Mingbai Mechanical Tool Technology Co., Ltd. bietet Ihnen basierend auf nationalen und internationalen Normen und langjähriger Erfahrung eine wissenschaftliche Berechnungsmethode.



1. Die universelle Berechnungsformel für den Seitenspalt



Kern der Berechnung des Seitenspalts ist die „Materialdickenprozentmethode“ mit folgender Formel:



Seitenspalt C = K × t

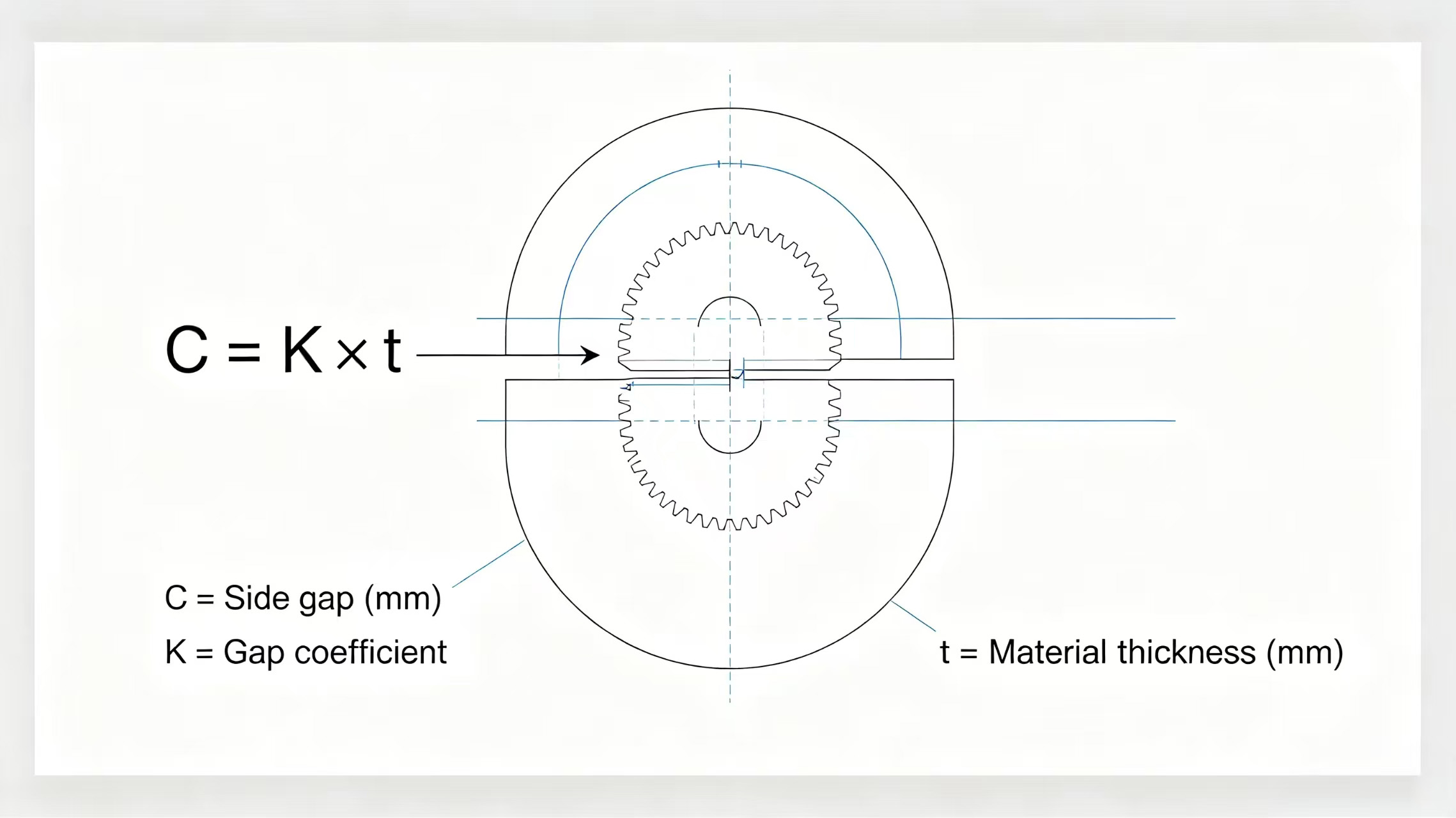

 Side gap calculation formula diagram



Wo:



• C = Seitlicher Spalt (mm)

• K = Lückenkoeffizient (dimensionslos)

• t = Dicke des zu scherenden Materials (mm)



Grundsätze für die Auswahl des K-Wertes:



• Harte und spröde Werkstoffe (Siliziumstahl, hochkohlenstoffhaltiger Stahl): K = 8 %–12 %

• Weiche und zähe Werkstoffe (kohlenstoffarmer Stahl, Kupfer, Aluminium): K = 5 %–7 %

• Werkstoffe mittlerer Härte (normaler Kohlenstoffstahl, Edelstahl): K = 6 %-10 %

• Ultradünne Materialien (<0,3 mm): K = 3 %–5 %



2. Empfohlene K-Werte für verschiedene Materialien

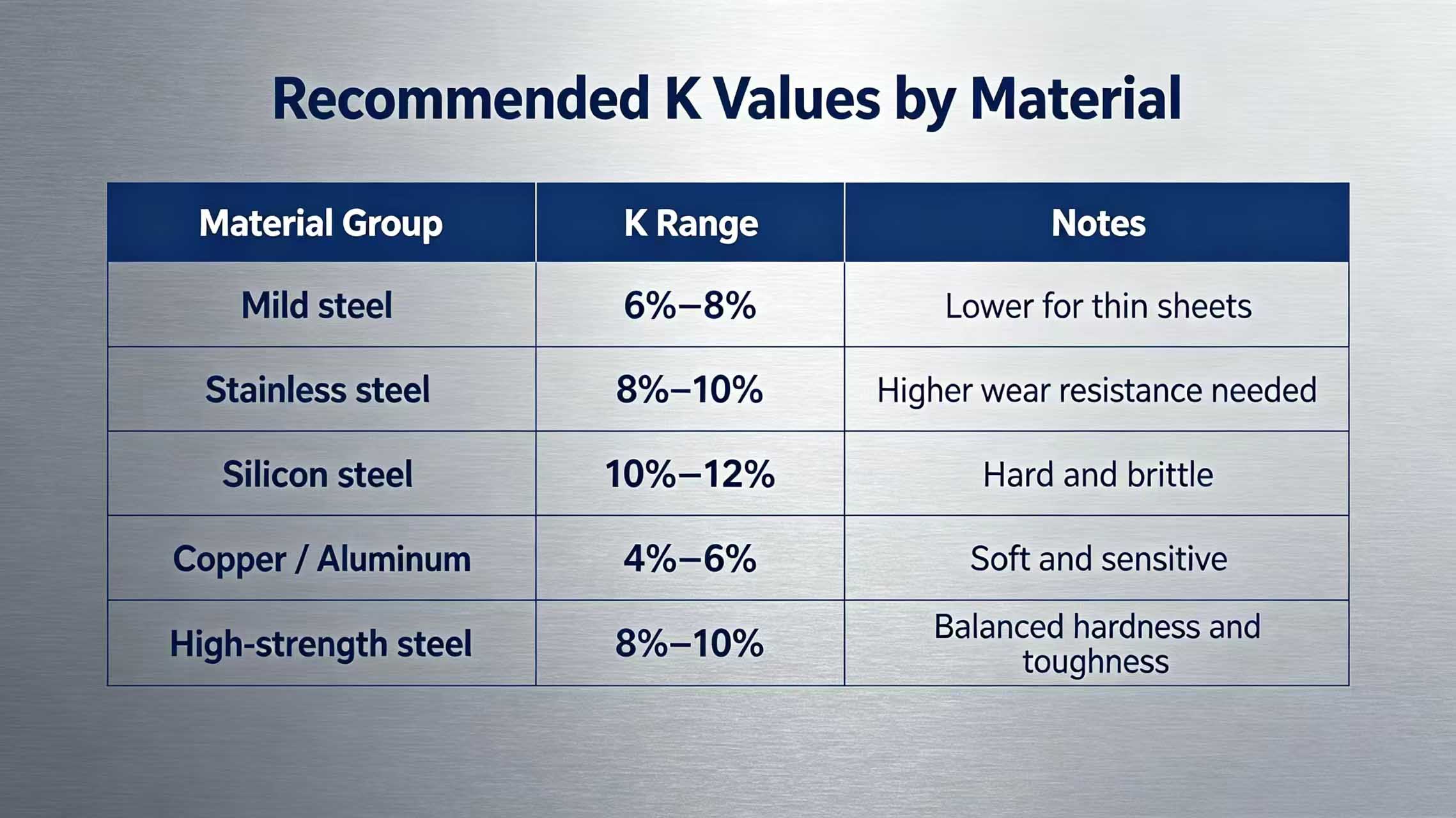

K value reference chart

Normaler Kohlenstoffstahl (Q235, SPCC, DC01): K = 6–8 %. Verwenden Sie den unteren Grenzwert für dünne Werkstoffe (0,5 mm bei 6 %) und den oberen Grenzwert für dicke Werkstoffe (3 mm bei 8 %). Kreisklingen zum Schneiden von normalem Kohlenstoffstahl sollte entsprechend diesem Koeffizienten eingestellt werden.



Edelstahl (304, 316, 430): K = 8–10 %. Edelstahl weist eine starke Kaltverfestigung auf, daher verringert ein größerer Spalt die Reibung zwischen Schneide und Material. Verschleißfeste Kreissägeblätter zum Längsteilen von Edelstahlbändern werden mit K = 9 % empfohlen.



Siliziumstahl: K = 10–12 %. Das Material ist hart und spröde, weshalb ein größerer Spalt erforderlich ist, um die Stoßbelastung zu reduzieren. Legierungsklingen zum Schneiden von Siliziumstahl werden mit K = 11% empfohlen.



Nichteisenmetalle wie Kupfer und Aluminium: K = 4–6 %. Weiche Metalle reagieren empfindlich auf den Spalt; ein zu großer Spalt führt zu Randfädelung. Kreissägeblätter zum Schneiden von Kupferstreifen werden mit K = 5% empfohlen.



Hochfester Stahl: K = 8–10 %. Beim Ausgleich von Härte und Zähigkeit sollte der Unterschied nicht zu gering sein. Spezialklingen zum Schneiden von Fahrzeugblechen werden mit K = 9% empfohlen.



3. Weitere Faktoren, die den K-Wert beeinflussen



1. Steifigkeit der Ausrüstung



Bei Geräten mit guter Steifigkeit kann der K-Wert am unteren Grenzwert angenommen werden. Bei Geräten mit geringer Steifigkeit sollte der obere Grenzwert zur Stoßdämpfung verwendet werden.



2. Schergeschwindigkeit



Bei hohen Geschwindigkeiten (>100 m/min) sollte der K-Wert im Vergleich zum herkömmlichen Wert um 10-15 % reduziert werden, um Vibrationen und Temperaturanstieg zu verringern.



3. Klingenmaterial



Hartmetallklingen können aufgrund ihrer hohen Härte und geringen Verformung einen um 5–10 % kleineren K-Wert als Schnellarbeitsstahlklingen aufweisen. Klingen aus hochharten Legierungen können unter gleichen Betriebsbedingungen einen etwas kleineren Spalt aufweisen.



4. Justiermethode in der praktischen Anwendung



Schritt 1: Berechnen Sie den anfänglichen Abstand mithilfe der Formel



Zum Beispiel beim Scheren von 2,0 mm dickem Edelstahl 304, t = 2,0 mm, K = 9 %, dann C = 2,0 × 9 % = 0,18 mm.



Schritt 2: Überprüfung durch Probeschnitt



Schneiden Sie ein Stück des Materials mit normaler Geschwindigkeit ein und untersuchen Sie die Schnittkante mit einer Lupe:

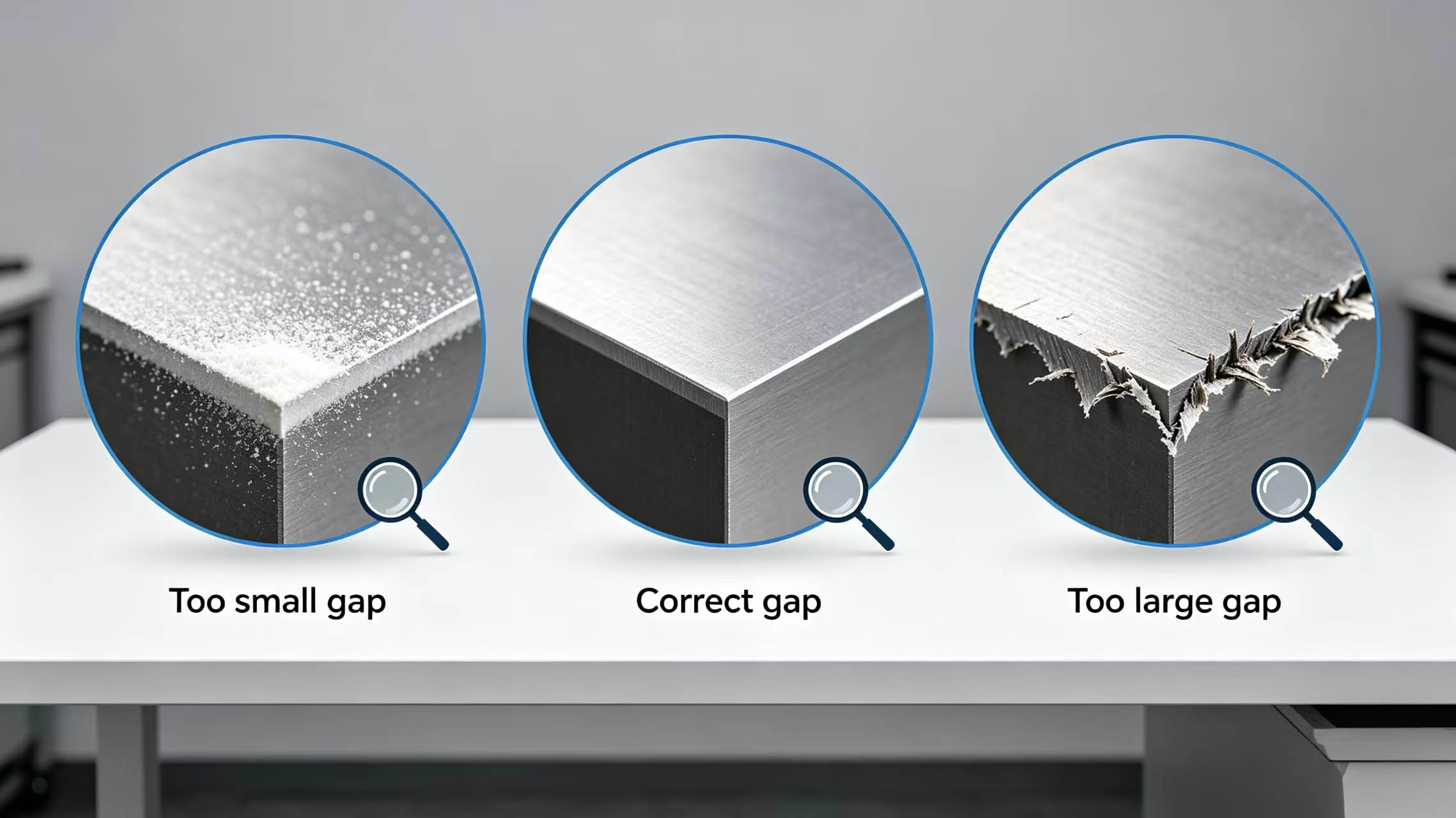

 Trial cut effect comparison image



• Kleine, gleichmäßige Grate → Spalt ist angemessen

• Große Grate mit Ausrissspuren → Spalt zu groß; um 0,01–0,02 mm verringern

• Mit Puder gebleichter Rand → Spalt zu klein; um 0,01–0,02 mm vergrößern



Schritt 3: Optimalwert aufzeichnen



Notieren Sie den ermittelten optimalen Spaltwert auf der Prozesskarte zur direkten Verwendung beim nächsten Mal.



5. Fünf Vorsichtsmaßnahmen für die Spalteinstellung



1. Nach jedem Klingen- oder Materialwechsel muss der Spalt neu gemessen und angepasst werden.

2. Verwenden Sie zum Messen eine Fühlerlehre; schätzen Sie nicht nach Gefühl.

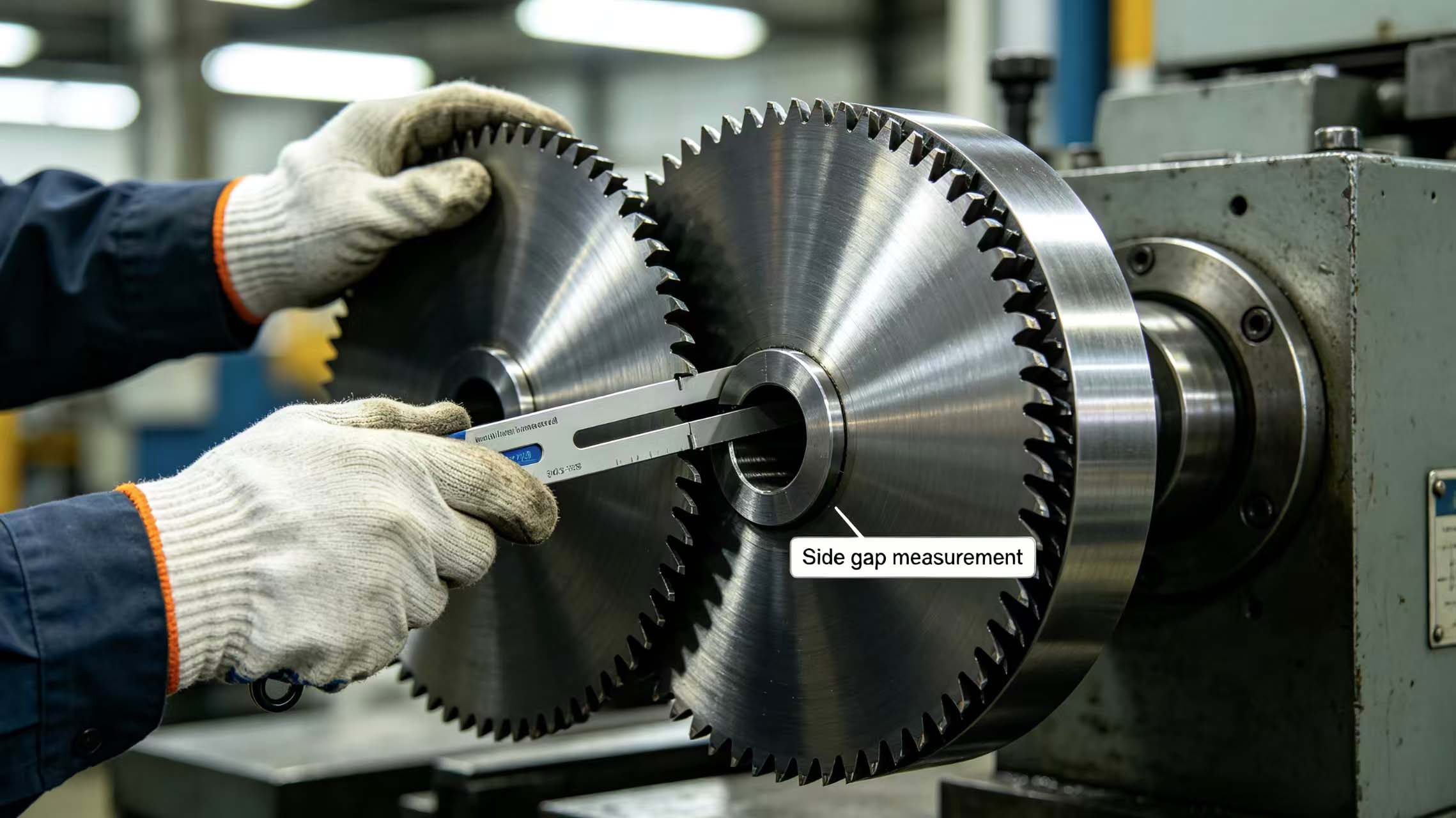

Feeler gauge measurement image



3. Nach dem Nachschärfen der oberen und unteren Klingen verringert sich der Außendurchmesser, und der Spalt muss neu eingestellt werden.

4. Beim Schneiden mit mehreren Klingen muss der Spalt zwischen den Klingen gleich sein.

5. Die Genauigkeit der Spalteinstellung für Präzisions-Mechanikklingen sollte innerhalb von ±0,005 mm kontrolliert werden.



6. Lückenlösungsdienste von Mingbai Technology



Mingbai Mechanical Tool Technology Co., Ltd. bietet Dienstleistungen zur Berechnung und Optimierung des Seitenspalts an:



• Kostenlose Berechnung der empfohlenen Spaltwerte basierend auf Ihrem Material, Ihrer Ausrüstung und Ihrer Geschwindigkeit.

• Vor-Ort-Anleitung zur Spaltanpassung und Überprüfung des Probeschnitts.

• Lieferung von hochpräzisen Fühlerlehren und Spaltmessgeräten.

· Für Spezial-SchneidklingenDer Abstandswert kann entsprechend Ihren Arbeitsbedingungen voreingestellt werden.

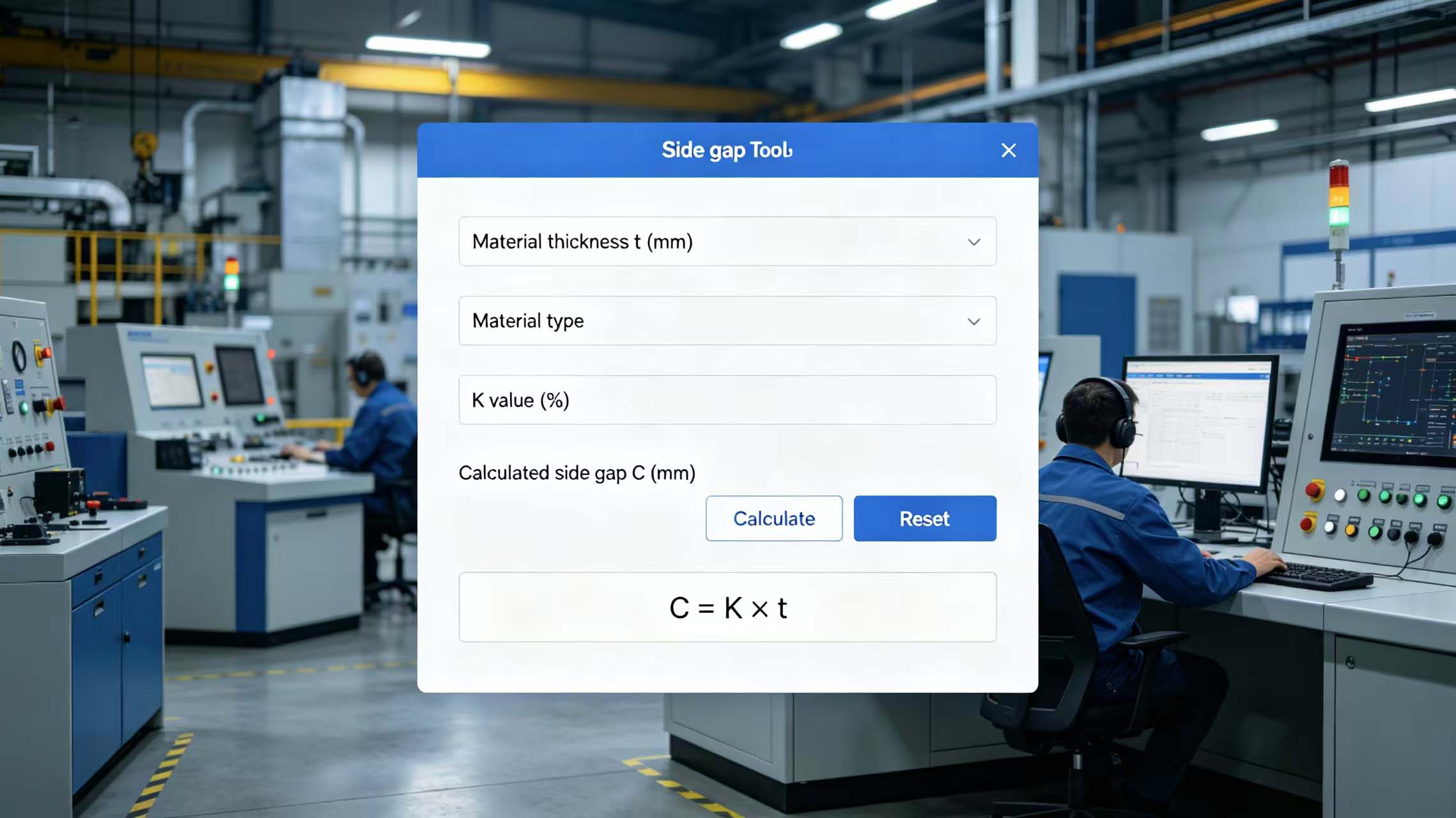

Mingbai gap calculation tool image



7. Fallstudie



In einer Anlage zum Schneiden von Edelstahlbändern wurden für das Schneiden von 1,0 mm und 2,0 mm dickem Edelstahl die gleichen verschleißfesten Kreissägeblätter verwendet. Der Bediener stellte für beide Stärken einen Spalt von 0,08 mm ein. Dadurch ließ sich das 1,0 mm dicke Material gut schneiden, während beim 2,0 mm dicken Material starke Grate entstanden. Die Ingenieure von Mingbai berechneten dies anhand der Formel: 1,0 mm × 9 % = 0,09 mm, 2,0 mm × 9 % = 0,18 mm. Nach separater Einstellung der Spaltmaße entsprach die Schnittkantenqualität für beide Stärken den Standards.



Abschluss



Obwohl es keine allgemeingültige Formel für den Seitenspalt von Schneidmessern gibt, deckt die Berechnungsmethode „C = K × t“ die allermeisten Betriebsbedingungen ab. Entscheidend ist die Wahl des K-Wertes – abhängig von Material, Ausrüstung und Schnittgeschwindigkeit – und die anschließende Feinabstimmung durch Probeschnitte. Mingbai Technology unterstützt Sie gerne mit professionellen Berechnungen und Vor-Ort-Service bei der Ermittlung des optimalen Spaltwerts.
