Starkes Festklemmen der Klinge beim Schneiden weicher Materialien wie Kupfer und Aluminium – welche Legierungssorte ist am besten geeignet?

Beim Schneiden weicher Materialien wie Kupfer- und Aluminiumstreifen sowie Kupfer- und Aluminiumfolien stellt das sogenannte „Anhaften des Sägeblatts“ eines der größten Probleme für Anwender dar. Das an der Schneide haftende Material bildet einen Aufbauschnitt, der im besten Fall zu Graten und Oberflächenkratzern, im schlimmsten Fall zu Ausbrüchen, Streifenbruch und häufigen Reinigungspausen führt. Viele Anwender versuchen, die Schnittgeschwindigkeit zu erhöhen oder die Kühlung zu verbessern, jedoch mit begrenztem Erfolg – ​​die Ursache liegt oft in einer Diskrepanz zwischen der Materialgüte des Sägeblatts und den Eigenschaften des weichen Materials. Mingbai Mechanical Tool Technology Co., Ltd. erklärt auf Basis von Materialwissenschaft und langjähriger Erfahrung im Schneidprozess den Mechanismus des Anhaftens beim Schneiden von Kupfer und Aluminium und empfiehlt die am besten geeigneten Hartmetall-Sägeblattgüten.

1. Warum haften weiche Materialien wie Kupfer und Aluminium an Klingen?

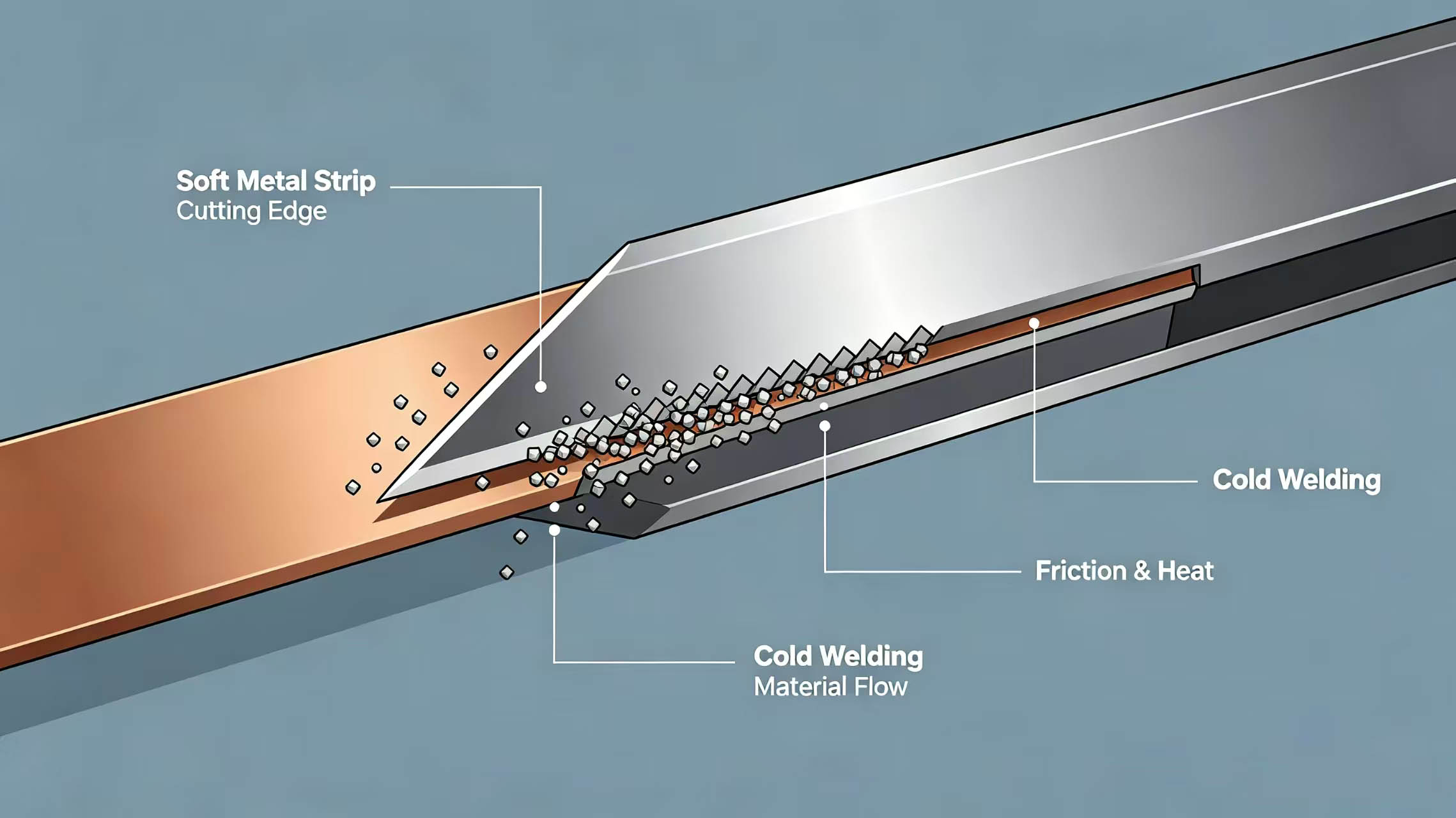

Kupfer, Aluminium und ihre Legierungen zeichnen sich durch geringe Härte, hohe Duktilität und hohe Adhäsion aus. Beim Schneiden entstehen zwischen Schneide und Material intensive Quetschungen und Reibung, die zu einem lokalen Temperaturanstieg führen. Unter hohem Druck und hoher Temperatur verbinden sich Metallpartikel des weichen Materials durch eine Art Kaltverschweißung mit der Klingenoberfläche, haften allmählich an und bilden eine Aufbauschneide. Diese verändert die Schneidkantengeometrie, erhöht den Schnittwiderstand und führt zu einer weiteren Temperaturerhöhung – ein Teufelskreis entsteht.

Darüber hinaus besitzen Kupfer und Aluminium eine gute Wärmeleitfähigkeit, wodurch die Wärme schnell von der Schneidzone auf die gesamte Klinge übertragen wird. Dies beschleunigt das Erweichen der Schneide und verringert die Antihaftwirkung weiter. Um das Anhaften von Material zu verhindern, sind daher Material, Korngröße, Härte und Oberflächenbeschaffenheit der Klinge unerlässlich.

2. Kernlogik für die Auswahl Legierungsklingen-Qualitäten

Hartmetall-Schneidplatten werden in die Sorten YG (Wolfram-Kobalt), YT (Wolfram-Titan), YW (Universal) und weitere eingeteilt. Für Nichteisenmetalle wie Kupfer und Aluminium sind YG-Sorten die erste Wahl. YG-Legierungen verwenden Wolframcarbid (WC) als Hartmetallphase und Kobalt (Co) als Bindemittel. Sie bieten eine ausgezeichnete Schlagfestigkeit und Zähigkeit und eignen sich daher ideal für die Bearbeitung von Nichteisenmetallen, die kurze Späne erzeugen.

Die Zahlen in der Gütebezeichnung (z. B. YG6X, YG8, YG15) geben den ungefähren Kobaltgehalt in Prozent an. Ein höherer Kobaltgehalt bedeutet bessere Zähigkeit und Schlagfestigkeit, aber etwas geringere Härte und Verschleißfestigkeit. Daher muss bei der Auswahl der richtigen Güte ein ausgewogenes Verhältnis zwischen Antihaftwirkung (hohe Härte) und Bruchfestigkeit (hohe Zähigkeit) gefunden werden.

3. Empfohlene Klassenstufen und Anwendungsszenarien

3.1 YG6X – Erste Wahl für präzises Schneiden dünner Materialien

YG6X ist ein feinkörniges Hartmetall mit hoher Härte (HRA 91–91,5) und guter Verschleißfestigkeit sowie einem Kobaltgehalt von ca. 6 %. Die feine Kornstruktur sorgt für eine gleichmäßige Verteilung des Hartmetalls, wodurch die Schneide schärfer geschliffen werden kann und der Schnittwiderstand sinkt. Dies macht es ideal für das hochpräzise Schneiden dünner Kupfer- und Aluminiumstreifen sowie Kupfer- und Aluminiumfolien. Bei weichen Materialien mit einer Dicke unter 0,5 mm reduziert YG6X effektiv Verformungen durch Extrusion und Anhaften. Präzisionsschneidklingen für dünne Materialien Für solche Bedingungen ist es die ideale Wahl. Aufgrund seiner relativ mäßigen Zähigkeit eignet sich YG6X jedoch nicht für schwere Grobschnitte mit Stoßbelastung.

3.2 YG8 – Der „Allrounder“: Ausgewogene Verschleißfestigkeit und Zähigkeit

YG8 hat einen Kobaltgehalt von ca. 8 %, eine Härte von HRA 89–89,5 und eine höhere Biegefestigkeit als YG6X. Es zählt zu den am häufigsten verwendeten Sorten beim Schneiden von Kupfer und Aluminium und eignet sich für Kupfer- und Aluminiumbänder üblicher Dicke (0,5–3 mm) sowie für Aluminium- und Kupferfolie. YG8 bietet ein optimales Verhältnis zwischen Verschleiß- und Schlagfestigkeit und behält seine Schneidkanten auch bei moderaten Stoßbelastungen – was es zu einer sicheren Wahl für die meisten Anwendungen beim Schneiden von Kupfer und Aluminium macht.

3.3 YG15 – Erste Wahl für dicke Materialien, grobes Schneiden und stark beanspruchte Bereiche

YG15 hat einen Kobaltgehalt von ca. 15 %, eine Härte von HRA 87–89, eine hohe Biegefestigkeit und ausgezeichnete Zähigkeit. Es eignet sich für dicke Kupfer- und Aluminiumplatten (über 3 mm) sowie für Schruppbearbeitungen mit Verbindungen oder großen Dickenschwankungen. Der höhere Kobaltgehalt verringert die Bruchanfälligkeit des Sägeblatts bei Stößen und macht es somit ideal für Schrupparbeiten, bei denen die Oberflächengüte nicht entscheidend ist. Grobe Schneidklingen für dicke Kupferplatten Unter solchen Bedingungen erzielt es hervorragende Ergebnisse. Allerdings ist die Verschleißfestigkeit etwas geringer als bei YG6X und YG8, weshalb es für ultradünne Präzisionsschnitte nicht geeignet ist.

3.4 Ultrafeinkörniges Hartmetall – Eine verbesserte Option für hochpräzise Schneidarbeiten

Für hochpräzises Schneiden von ultradünner Kupferfolie, Aluminiumfolie ( 4000 N/mm² bei einer 5- bis 10-fach höheren Standzeit als herkömmliches Hartmetall. Dieses Material vereint extrem hohe Härte mit verbesserter Schnittkantenfestigkeit und eignet sich daher besonders für das hochpräzise, ​​gratfreie Schneiden ultradünner, weicher Materialien.

4. Synergistische Optimierung von Kantenparametern und Beschichtungen

Die Wahl der richtigen Körnung ist nur der erste Schritt; Kantenparameter und Beschichtungsauswahl sind ebenso entscheidend.

· KantenwinkelBei weichen Materialien wie Kupfer und Aluminium wird ein kleinerer Schneidenwinkel (20°–25°) empfohlen, um den Schnittwiderstand und die Verformung beim Extrusionsverfahren zu verringern. Eine stumpfe Schneide erhöht Reibung und Haftung.

· KantenoberflächenbearbeitungJe glatter die Kantenoberfläche, desto schwieriger haftet Material. Eine Politur auf Ra ≤ 0,1 μm in Kombination mit einem spitzen Spanwinkel wird empfohlen.

· BeschichtungsauswahlIn den meisten Fällen können für Kupfer und Aluminium unbeschichtetes Hartmetall oder spezielle Antihaftbeschichtungen verwendet werden. TiAlN-Beschichtungen (violett-schwarz) bieten hervorragende Antihafteigenschaften und eignen sich für Hochgeschwindigkeitsschneiden; DLC-Beschichtungen (diamantähnlicher Kohlenstoff) weisen einen extrem niedrigen Reibungskoeffizienten (bis zu 0,1) auf und verhindern so effektiv die Bildung von Aufbauschneiden. Bei ultradünnen Aluminiumfolien wird in manchen Anwendungen sogar von einer Beschichtung abgesehen, um die Kantenschärfe nicht durch die Beschichtungsdicke zu beeinträchtigen. Klingen mit Antihaftbeschichtung sind beim Schneiden weicher Materialien hochwirksam.

5. Unterstützende Prozessempfehlungen

· Kühlung und SchmierungFür das Spalten von Kupfer und Aluminium wird eine Ölnebelschmierung oder Minimalmengenschmierung (MQL) mit einer Durchflussrate von 10-20 ml/h empfohlen, um die Reibungstemperatur und das Haftungsrisiko effektiv zu reduzieren.

· Regelmäßige InspektionÜberprüfen Sie die Kante bei jeder Schicht; falls erste Anzeichen von BUE festgestellt werden, reinigen Sie sie umgehend.

· GeschwindigkeitsregelungEmpfohlene Schnittgeschwindigkeit für Kupfer und Aluminium: 80–150 m/min. Zu hohe Geschwindigkeit erhöht die Reibungswärme; zu niedrige Geschwindigkeit verlängert die Verweilzeit des Materials an der Schneide.

6. Kupfer- und Aluminium-Schneidklingenlösungen von Mingbai Technology

Die Mingbai Mechanical Tool Technology Co., Ltd. bietet eine spezielle Sägeblattserie zum Schneiden weicher Materialien wie Kupfer und Aluminium an:

· Kreisschneidklingen aus Kupfer-AluminiumErhältlich in den Körnungen YG6X, YG8, YG15 und ultrafeinkörnig, präzise abgestimmt auf die jeweiligen Arbeitsbedingungen.

· Hochglanzpolierte Klingen aus Kupfer-Aluminium: Kantenrauigkeit Ra ≤ 0,05μm, wodurch die Adhäsion effektiv reduziert wird.

• Optionale TiAlN/DLC-Antihaftbeschichtungen.

• Empfehlungen zur Materialauswahl und Dienstleistungen zur Diagnose der Arbeitsbedingungen vor Ort.

7. Fallstudie

Eine Anlage zum Schneiden von Kupferbändern verwendete herkömmliche Hartmetallklingen für 0,2 mm dicke Kupferfolie. Alle zwei Stunden kam es zu starkem Verkleben, was häufiges Reinigen erforderlich machte. Nach dem Wechsel zu den Produkten von Mingbai Technology… Schneidklingen für ultradünne Kupferfolie (ultrafeinkörniges YG6X + Spiegelpolitur), das Haftintervall wurde auf 8 Stunden verlängert und die Lebensdauer der Klinge um das Dreifache erhöht.

Abschluss

Starkes Festkleben der Klinge beim Schneiden weicher Materialien wie Kupfer und Aluminium entsteht durch eine Inkompatibilität zwischen Klingenmaterial und Materialeigenschaften. Für präzise Dünnschnitte empfiehlt sich YG6X oder eine ultrafeinkörnige Legierung; für Standarddicken YG8; und für grobe Dickenschnitte YG15. In Kombination mit geeigneten Schneidenwinkeln, einer hohen Oberflächengüte und Antihaftbeschichtungen lässt sich das Festkleben effektiv vermeiden. Mingbai Technology unterstützt Sie gerne mit professionellen Materiallösungen bei der Beseitigung von Festklemmproblemen.

FAQ-Modul:

Frage 1: Warum können gewöhnliche Schnellarbeitsstahlklingen nicht zum Schneiden von Kupfer und Aluminium verwendet werden?

A: Die Härte von Schnellarbeitsstahl (HRC 58–62) ist deutlich geringer als die von Hartmetall (HRA 89–93). Beim Schneiden von Kupfer und Aluminium verschleißt die Schneide schnell, wird stumpf, und die erhöhte Reibung verstärkt das Festkleben. Hartmetall ist aufgrund seiner deutlich besseren Härte und Antihaftwirkung das bevorzugte Material zum Schneiden von Kupfer und Aluminium.

Frage 2: Welches ist besser zum Schneiden von 0,3 mm Kupferstreifen geeignet, YG6X oder YG8?

A: YG6X wird empfohlen. 0,3 mm ist eine dünne Materialstärke für präzises Schneiden. YG6X zeichnet sich durch höhere Härte und feineres Korn aus, was eine schärfere Schneide bei geringerem Schnittwiderstand ermöglicht und somit Verformungen durch Extrusion sowie das Risiko von Verklebungen reduziert. YG8 bietet eine höhere Zähigkeit, ist aber weniger hart und eignet sich daher besser für mittlere Materialstärken oder Anwendungen mit Stoßbelastung.

Frage 3: Sind beschichtete Klingen beim Schneiden von Kupfer und Aluminium wirklich effektiv?

A: Ja. TiAlN- oder DLC-Beschichtungen reduzieren den Reibungskoeffizienten und die Materialhaftung deutlich. DLC-Beschichtungen erreichen einen Reibungskoeffizienten von bis zu 0,1 und verhindern so effektiv die Bildung von Aufbauschneiden. Beim Schneiden ultradünner Aluminiumfolien sind Beschichtungen jedoch mitunter nicht empfehlenswert, da die Schichtdicke die Kantenschärfe beeinträchtigen kann. Dies sollte anhand der jeweiligen Arbeitsbedingungen beurteilt werden.

Frage 4: Welchen Klingenspalt sollte man beim Schneiden von Kupfer und Aluminium einstellen?

A: Für weiche Kupfer- und Aluminiumwerkstoffe wird ein Spalt von 4–6 % der Materialstärke empfohlen. Ein zu kleiner Spalt verstärkt das Extrudieren und Verkleben; ein zu großer Spalt führt zu Ausrissgraten. Verwenden Sie den unteren Grenzwert (4 %) für dünne und den oberen Grenzwert (6 %) für dicke Werkstoffe und optimieren Sie den Spalt durch Probeschnitte.

Frage 5: Wie viel teurer sind Hartmetallklingen mit ultrafeinem Korn im Vergleich zu herkömmlichen YG-Sorten? Lohnt sich der Aufpreis?

A: Feinstkorn-Hartmetall kostet in der Regel 2-3 Mal so viel wie herkömmliche YG-Sorten, seine Standzeit ist jedoch 5- bis 10-mal länger. Für hochpräzise Schneidarbeiten an ultradünnen Kupferfolien, Aluminiumfolien oder Lithiumbatterieelektroden sind die Gesamtkosten sogar niedriger, sodass sich der Einsatz durchaus lohnt.

Website: www.mingbaiblade.com
