Welche wichtigen Informationen sollten dem Hersteller vor der Anpassung der Klingen mitgeteilt werden, um Nacharbeiten zu vermeiden?

Bei der Anpassung SpezialklingenNacharbeiten sind für beide Seiten mit Problemen verbunden. Sie verlängern nicht nur die Lieferzeit und erhöhen die Kosten, sondern können auch den Produktionsplan des Kunden verzögern. Mingbai Mechanical Tool Technology Co., Ltd. hat aufgrund jahrelanger Erfahrung in der kundenspezifischen Fertigung festgestellt, dass Über 90 % der Nacharbeiten sind auf unvollständige oder fehlerhafte Informationen zurückzuführen, die im Vorfeld bereitgestellt wurden.Dieser Artikel beschreibt sechs wichtige Kategorien von Informationen, die dem Hersteller vor der individuellen Anpassung der Klingen mitgeteilt werden müssen, damit Sie gleich beim ersten Mal alles richtig machen und Nacharbeiten vermeiden.

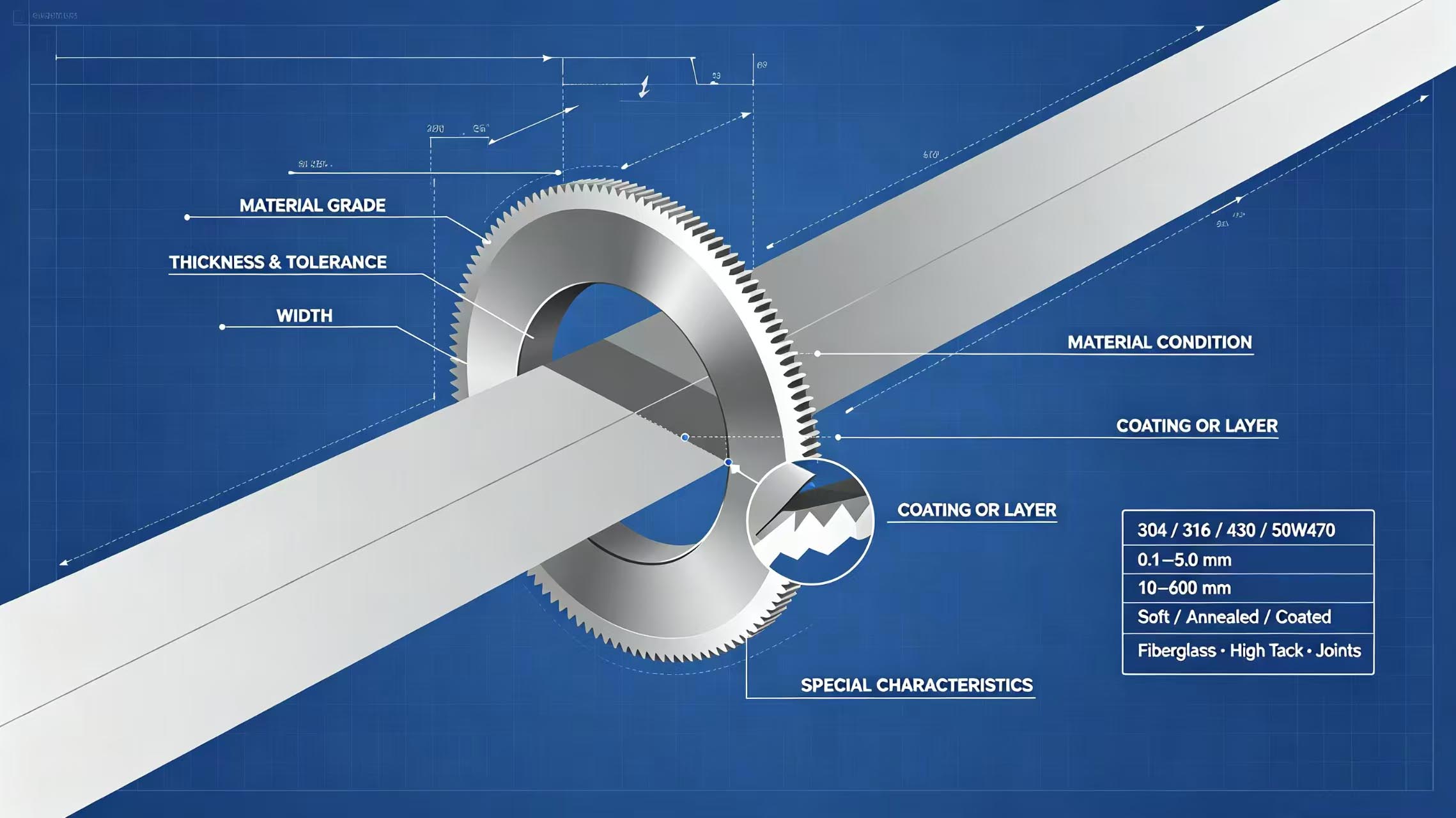

1. Detaillierte Informationen über das zu schneidende Material.

Materialinformationen sind die Grundlage für die Klingenkonstruktion. Die Angabe „zum Schneiden von Edelstahl“ reicht bei Weitem nicht aus. Sie müssen Folgendes angeben:

MaterialqualitätBeispiele hierfür sind Siliziumstahl der Sorten 304, 316, 430, 50W470 usw. Unterschiedliche Stahlsorten weisen sehr unterschiedliche Härte, Zähigkeit und Kaltverfestigungstendenzen auf.

Materialstärke und ToleranzbereichDie Dicke bestimmt den Kantenwinkel und die Spalteinstellungen; der Toleranzbereich beeinflusst die Anforderungen an die Verschleißfestigkeit der Klinge.

MaterialzustandHart, weich, geglüht? Irgendeine Beschichtung oder Plattierung?

Materialbreite: Bestimmt den äußeren Durchmesser des Blattes und die Schaftlänge.

Besondere MerkmaleEnthält es Glasfaser? Ist es hochklebend? Gibt es Verbindungsstellen?

Kreisförmige Klingen zum Längsteilen von Edelstahlbändern Und Legierungsklingen zum Schneiden von Siliziumstahl Aufgrund unterschiedlicher Materialeigenschaften weisen sie völlig unterschiedliche Kantendesigns und Materialauswahlen auf.

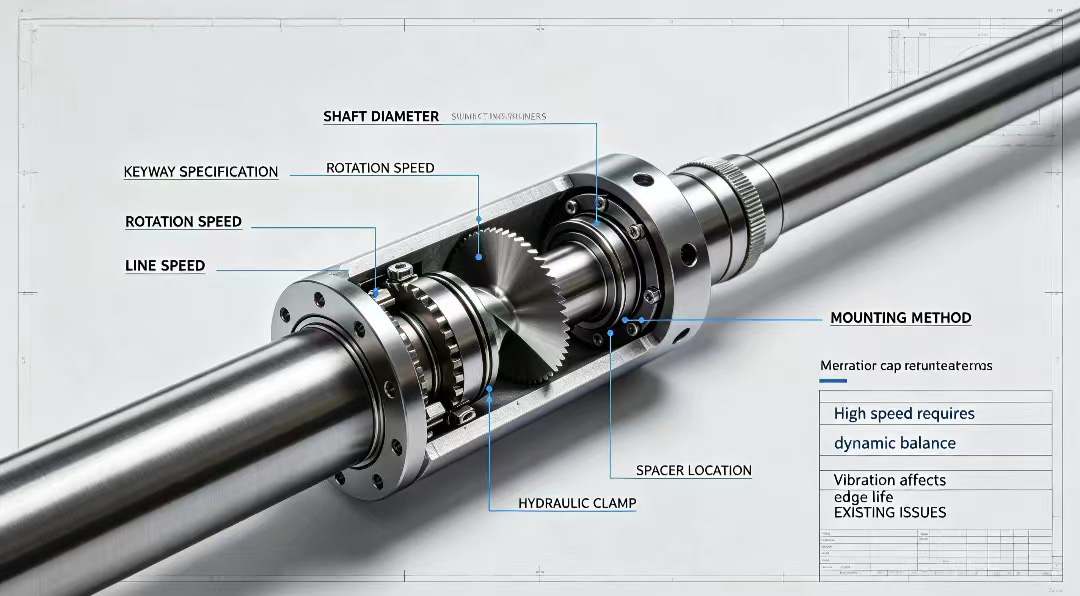

2. Geräteparameter und Betriebsbedingungen

Die Klingen müssen zum Gerät passen, sonst kann selbst höchste Präzision nicht richtig genutzt werden:

Gerätetyp und ModellSchneidemaschine, Aufwickler? Marke und Modell?

Spezifikationen für Klingenwellendurchmesser und Keilnut: Bestimmung der Bohrungsgröße des Schaufelblatts und der Position der Keilnut.

Geschwindigkeitsbereich: Wie hoch ist die Liniengeschwindigkeit? Hohe Geschwindigkeiten erfordern höhere dynamische Auswuchtgrade.

KlingenmontagemethodeAbstandshalterpositionierung oder hydraulische Verriegelung? Einzelklinge oder Mehrklingenkombination?

Probleme bei der Verwendung bestehender Klingen: Zum Beispiel große Grate, kurze Lebensdauer, Absplitterungen usw., um dem Hersteller zu helfen, die Konstruktion zu optimieren.

Klingen für Hochgeschwindigkeits-Rotationsschneidmaschinen haben hohe Anforderungen an die dynamische Balance, daher muss ein genauer Geschwindigkeitsbereich bereitgestellt werden.

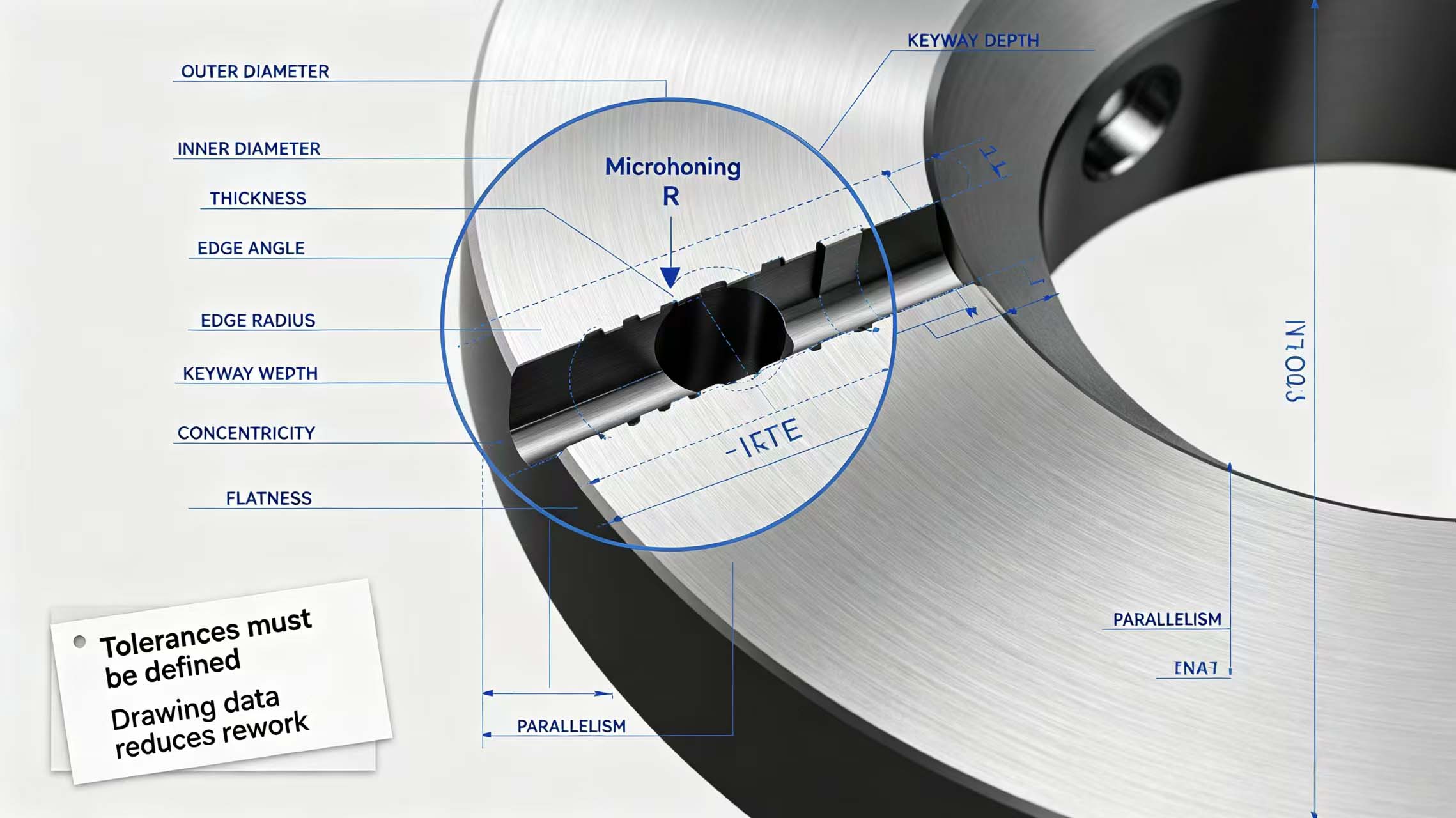

3. Abmessungen und geometrische Parameter der Schaufel

Die Maßangaben müssen bis auf Zeichnungsebene präzise sein, vage Beschreibungen sind zu vermeiden:

Außendurchmesser, Bohrung, Wandstärke: Geben Sie genaue Werte und Toleranzbereiche an, z. B. Außendurchmesser Φ200±0,02 mm.

KantenwinkelSpezifische Werte für Keilwinkel, Spanwinkel und Freiwinkel, mit Toleranzen.

KantenradiusIst eine Mikropassivierung erforderlich? Welcher R-Wert ist nötig?

Keilnut/BefestigungslöcherPosition, Breite, Tiefe, Winkel; vorzugsweise 2D- oder 3D-Zeichnungen beifügen.

Flachheit, Parallelität, KonzentrizitätHöhere Präzisionsanforderungen bedeuten höhere Bearbeitungskosten; diese müssen klar spezifiziert werden.

Hochpräzise Kreisscheiben für präzises Streifenschneiden typischerweise ist eine Konzentrizität von ≤0,005 mm erforderlich, die deutlich gekennzeichnet sein muss.

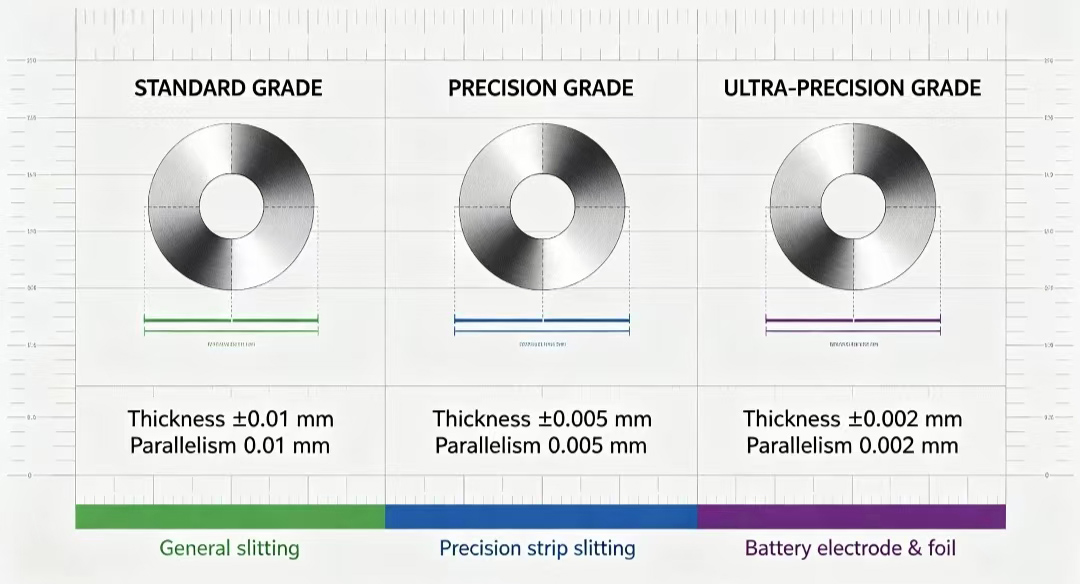

4. Präzisionsgrad und Prüfanforderungen

Die Anforderungen an die Präzision variieren je nach Arbeitsbedingungen erheblich:

DickentoleranzStandardgüte ±0,01 mm, Präzisionsgüte ±0,005 mm, Ultrapräzisionsgüte ±0,002 mm.

ParallelitätStandardgüte 0,01 mm, Präzisionsgüte 0,005 mm, Ultrapräzisionsgüte 0,002 mm.

AuslaufanforderungenSpezifische Werte für den Radial- und Axialrundlauf.

InspektionsberichtIst ein Ausgangsinspektionsbericht erforderlich? Welche Inspektionspunkte sind zu prüfen?

Ultradünne Kreisklingen zum Schneiden von Lithiumbatterieelektroden Sie weisen eine extrem geringe Grattoleranz auf und die Präzisionsanforderungen gehen weit über das normale Schneiden hinaus.

5. Anforderungen an Oberflächenbehandlung und Beschichtung

Beschichtungen beeinflussen die Standzeit der Klinge und die Schnittqualität direkt:

Ist eine Beschichtung erforderlich?TiN, TiCN, TiAlN, DLC?

Anforderungen an die BeschichtungsdickeTypischerweise 2-4 μm; zu dicke Wände beeinträchtigen die Schärfe.

OberflächenrauheitAnforderungen an den Ra-Wert? Ist eine Spiegelpolitur erforderlich?

RostschutzRostschutzöl, Schwärzungsbehandlung oder VCI-Verpackung?

TiAlN-beschichtete Hartmetallklingen für das Hochgeschwindigkeitsschneiden von Edelstahl — Die Wahl der Beschichtung hat direkten Einfluss auf die Hitzebeständigkeit und die Antihaftwirkung.

6. Anforderungen an Menge, Lieferung und Verpackung

Bestellmenge: Anfangsmenge und anschließender jährlicher Verbrauch, um dem Hersteller die Produktionsplanung zu erleichtern.

LieferzyklusIst der voraussichtliche Liefertermin dringend?

VerpackungsmethodeEinzelverpackung oder Großverpackung? Export-Holzkisten erforderlich?

KennzeichnungsanforderungenIst eine Lasergravur von Material, Chargennummer und Kundennummer erforderlich?

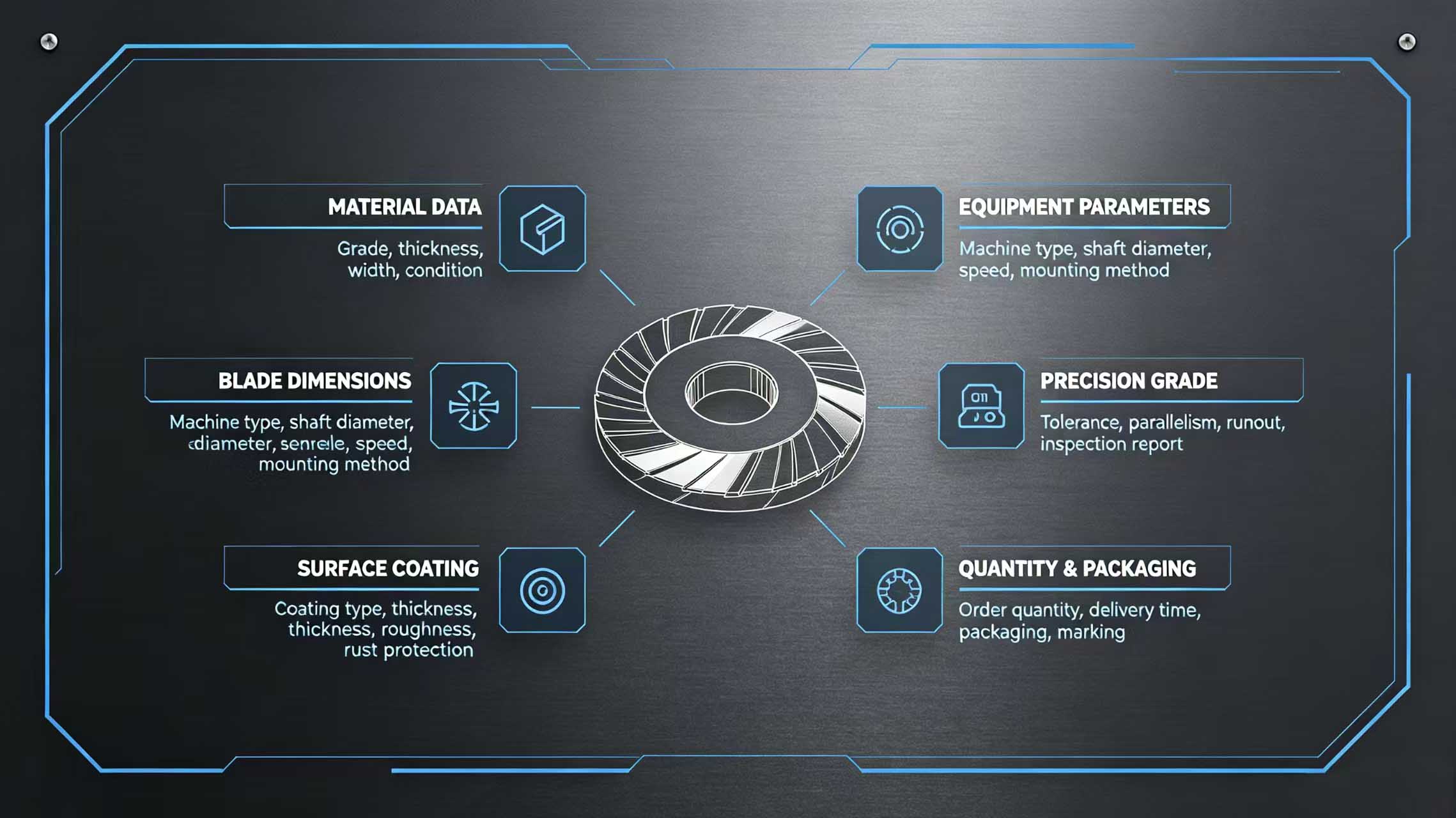

7. Checkliste für Anpassungsinformationen von Mingbai Technology

Um Nacharbeiten zu vermeiden, hat Mingbai Technology Folgendes vorbereitet: Checkliste zur Bestätigung der Informationen zu kundenspezifischen Klingen Für unsere Kunden decken wir die sechs oben genannten Hauptkategorien ab. Kunden füllen einfach die einzelnen Felder aus, und wir können diese schnell auswerten und eine Lösung anbieten. Wir bieten außerdem eine kostenlose Zeichnungsprüfung an, um zu überprüfen, ob die von Kunden bereitgestellten Zeichnungen vollständig sind und die Parameter plausibel sind.

Abschluss

Vor Klingen individuell gestaltenJe vollständiger die bereitgestellten Informationen, desto geringer die Wahrscheinlichkeit von Nacharbeiten. Material, Ausrüstung, Abmessungen, Präzision, Beschichtung, Verpackung – alle sechs Informationskategorien sind unerlässlich. Mingbai Mechanical Tool Technology Co., Ltd. unterstützt Sie mit einem professionellen Anpassungsprozess dabei, von Anfang an das gewünschte Ergebnis zu erzielen und so Zeit und Aufwand zu sparen.

FAQ-Modul:

Frage 1: Kann ich bei der Anpassung der Klingen nur ein Muster anstelle einer Zeichnung einreichen?

A: Ja, aber beachten Sie: Alte Muster können abgenutzt oder verformt sein. Beim Reverse Engineering müssen die ursprünglichen Abmessungen anhand des Verschleißes ermittelt werden. Es wird außerdem empfohlen, Informationen zu den Betriebsbedingungen (Material, Ausrüstung, Drehzahl) bereitzustellen, damit der Hersteller beurteilen kann, ob die ursprüngliche Konstruktion sinnvoll ist.

Frage 2: Warum ist die Angabe der Gerätegeschwindigkeit notwendig?

A: Die Drehzahl bestimmt die Anforderungen an die dynamische Auswuchtung des Schneidmessers. Hochgeschwindigkeits-Schneidanlagen (Liniengeschwindigkeit > 500 m/min) müssen dynamisch ausgewuchtet werden; andernfalls können Vibrationen zu Messerausbrüchen und Anlagenschäden führen. Schneidmesser für Hochgeschwindigkeits-Rotationsschneidanlagen benötigen insbesondere einen klar definierten Drehzahlbereich.

Frage 3: Welcher Kantenwinkel sollte angegeben werden?

A: Das hängt vom zu schneidenden Material ab. Dünne Materialien (

Frage 4: Wie wählt man die Präzisionsklasse aus?

A: Für normales Schneiden wählen Sie Standardqualität (Dickentoleranz ±0,01 mm); für Präzisionsschneiden Präzisionsqualität (±0,005 mm); für Lithiumbatterieelektroden, Elektronikfolien usw. Ultrapräzisionsqualität (±0,002 mm). Höhere Präzision bedeutet höhere Kosten; wählen Sie entsprechend Ihren tatsächlichen Anforderungen.

Frage 5: Wie lange dauert die individuelle Anpassung der Klingen in der Regel?

A: Bei Standardmaterialien und -spezifikationen beträgt die Lieferzeit 7–15 Tage nach Auftragseingang. Für Sondermaterialien (wie z. B. pulverbeschichteter Schnellarbeitsstahl, Hartmetall) oder komplexe, speziell geformte Klingen beträgt die Lieferzeit 15–25 Tage. Wir empfehlen Ihnen, entsprechend vorzuplanen und ausreichend Zeit einzuplanen.
