Wie stark beeinflusst die „Rundheit“ der Schneidmesser die Schneidqualität?

Bei Metallspaltprozessen, Rundheit der Schneidklingen Die Rundheit ist ein oft übersehener, aber entscheidender Indikator für geometrische Genauigkeit. Selbst bei hartem Klingenmaterial und scharfer Schneide führt eine zu starke Abweichung von der Rundheit zu periodischen Graten, Breitenschwankungen und sogar welligen Schnittkanten. Mingbai Mechanical Tool Technology Co., Ltd. quantifiziert anhand umfangreicher Daten aus Vor-Ort-Inspektionen den Einfluss der Rundheit auf die Scherqualität.

1. Was ist Rundheit?

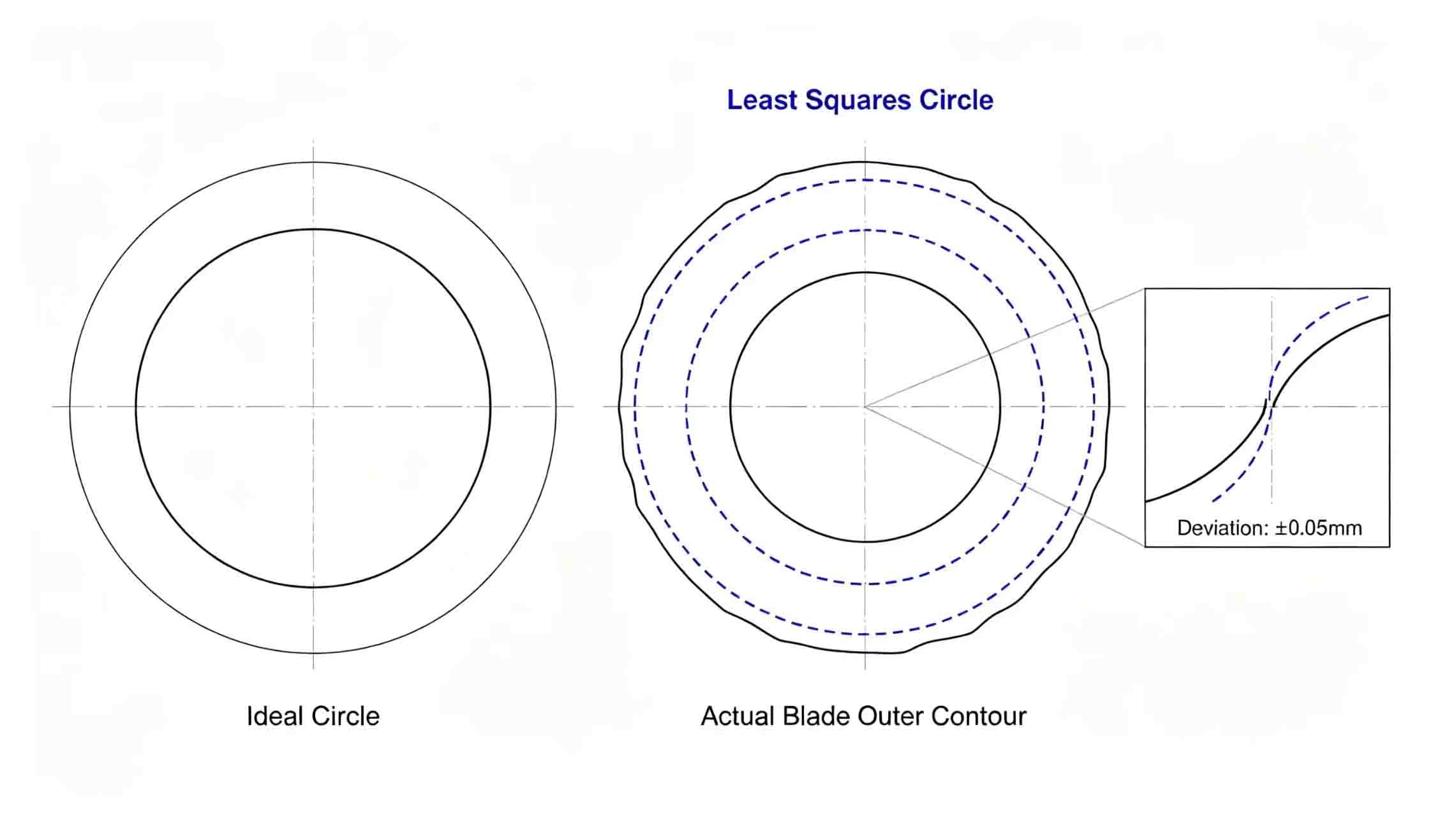

Die Rundheit beschreibt, wie nahe die Kontur des Außendurchmessers einer Schaufel einem perfekten Kreis kommt. Sie wird typischerweise mit der Methode der kleinsten Quadrate oder der Methode des kleinsten Kreisbereichs bestimmt, wobei die Einheit Mikrometer (μm) ist. PräzisionsschneidklingenDie Anforderungen an die Rundheit liegen üblicherweise zwischen 2 und 5 μm. Eine zu große Abweichung von der Rundheit führt dazu, dass die Schneide während der Rotation einen Rundlauffehler aufweist.

2. Wie beeinflusst die Rundheit die Scherqualität?

1. Verursacht periodische Schwankungen der Grate

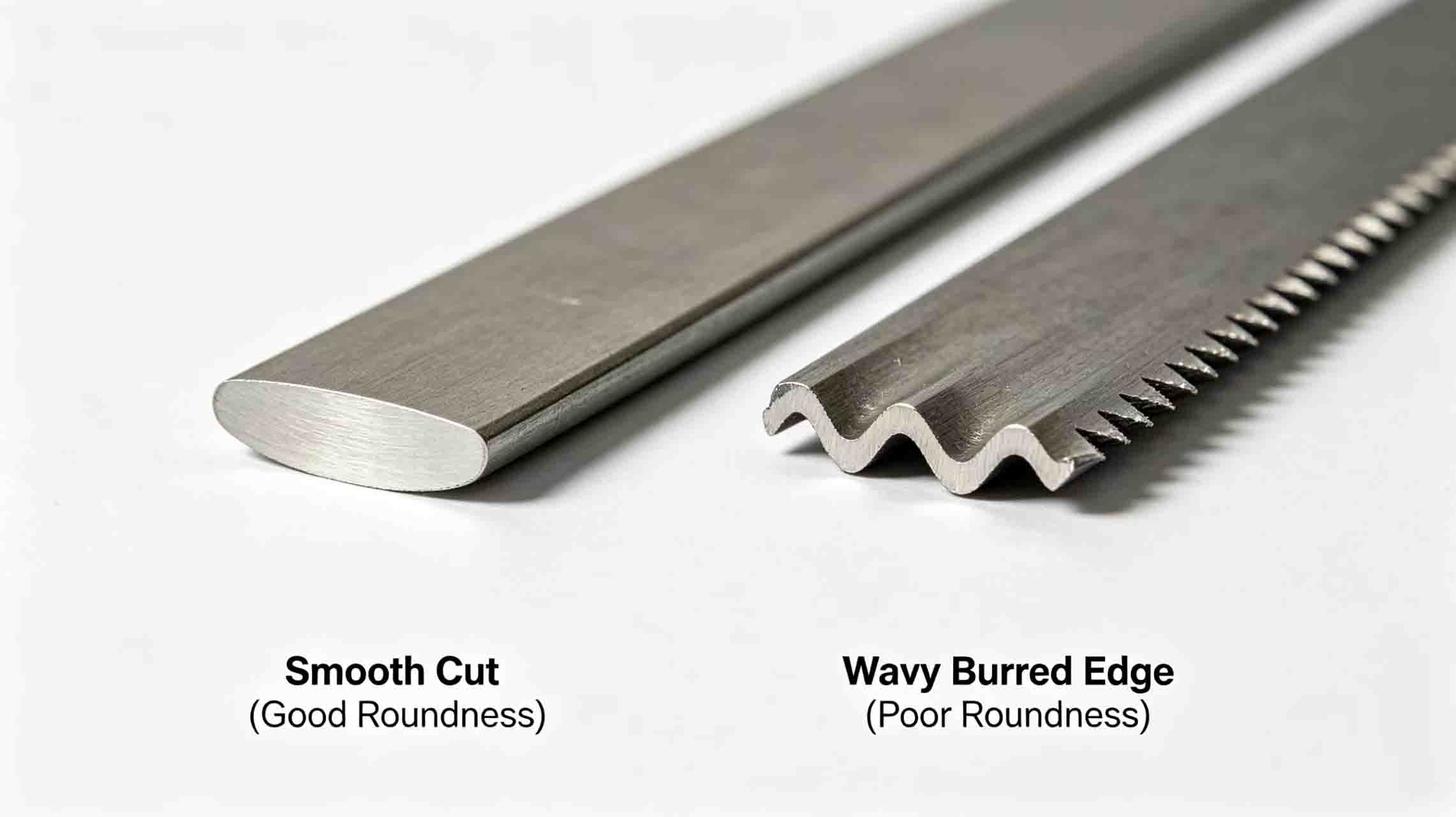

Wenn die Rundheit kreisförmiger KlingenDie Abweichung beträgt 10 μm, der Spalt zwischen den oberen und unteren Schneidmessern ändert sich periodisch mit dem Drehwinkel. Bei kleinstem Spalt wird das Material übermäßig zusammengedrückt, was zu Kantenaufhellung und Kaltverfestigung führt; bei größtem Spalt wird das Material gedehnt und gerissen, wodurch Grate entstehen. Das Ergebnis ist eine wellenförmige Gratverteilung entlang der Schnittkante, die mit bloßem Auge sichtbar ist.

2. Verursacht ungleichmäßige Scherbreite

Beim Aufschneiden mehrerer Streifen, Legierungsklingen Unzureichende Rundheit führt zu Breitenschwankungen in den einzelnen Streifen. Experimentelle Daten zeigen: Eine Klinge mit einer Rundheit von 0,01 mm erzeugt Breitenschwankungen von bis zu ±0,05 mm; eine Klinge mit einer Rundheit von 0,002 mm begrenzt die Breitenschwankungen auf ±0,01 mm.

3. Beschleunigt den Klingenverschleiß und das Ausbrechen der Klinge.

Die Rundheitsabweichung führt dazu, dass die Schneide bei jeder Umdrehung an lokalen Erhebungen zusätzlichen Belastungen ausgesetzt ist. Nach längerem Betrieb Klingen aus Edelstahl Bei schlechter Rundung kommt es frühzeitig zu Verschleiß oder Mikrosplitterungen an den höchsten Stellen, wodurch die Gesamtlebensdauer der Klinge um mehr als 30 % reduziert wird.

3. Branchenübliche Güteklassen für Rundheit und Schereffekte

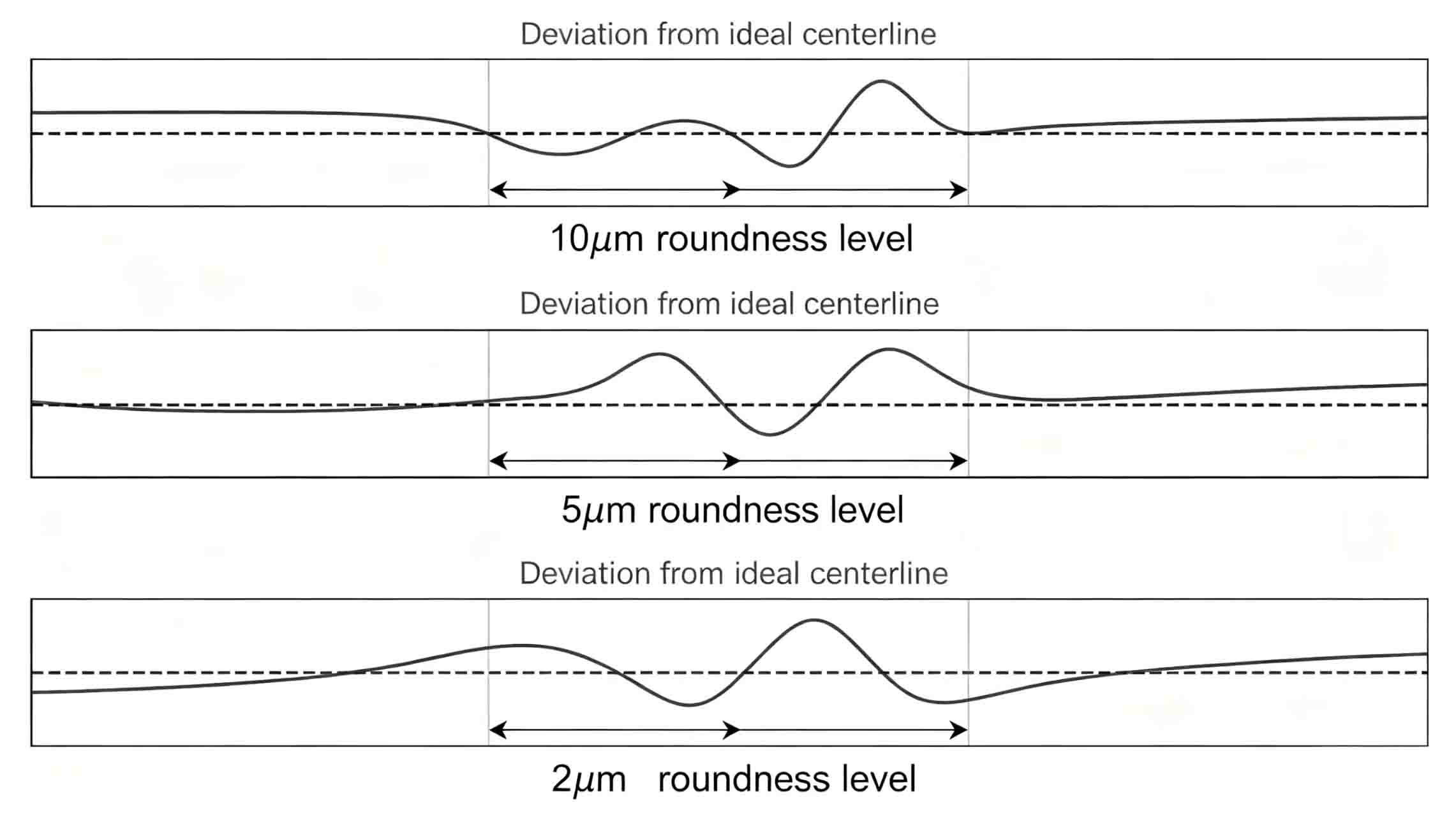

Gemäß Industriestandards wird die Rundheit in vier Stufen eingeteilt. Die Standardstufe weist eine Rundheit von ≤ 10 µm auf, was zu deutlichen Graten und großen Breitenschwankungen führt und sich nur für grobes Schneiden oder dicke Bleche eignet. Die Industriestufe hat eine Rundheit von ≤ 5 µm, mit akzeptablen Graten, und eignet sich für allgemeines Metallschneiden. Die Präzisionsstufe weist eine Rundheit von ≤ 3 µm auf und erzeugt glatte Schnittkanten mit einer Grathöhe von maximal 0,03 mm. Sie eignet sich für hochwertige Anwendungen wie beispielsweise Karosserieteile für die Automobil- und Haushaltsgeräteindustrie. Die Ultrapräzisionsstufe weist eine Rundheit von ≤ 2 µm auf und erzielt spiegelglatte Schnittkanten mit Graten von ≤ 0,01 mm. Sie wird hauptsächlich für High-End-Anwendungen wie Lithiumbatterieelektroden und Elektronikfolien eingesetzt. Rundheit der Hochgeschwindigkeits-Schneidklinge Die von Mingbai Technology hergestellten Produkte werden innerhalb von ≤3μm kontrolliert und erfüllen somit die Anforderungen an präzises Schneiden.

4. Drei Hauptursachen für mangelnde Rundheit

1. Unsachgemäßer Mahlprozess

Die Verwendung gewöhnlicher Rundschleifmaschinen mit unzureichender Präzision der Zentrierbohrungen oder Lünetten führt zu dreieckigen oder elliptischen Außendurchmessern. Rundheitskontrolle beim Schleifen von Spezialklingen setzt auf hochpräzise CNC-Schleifmaschinen.

2. Schlechte Passung zwischen Bohrung und Schaufelwelle

Die Bohrung des Schaufelblatts weist eine ungenaue Rundheit auf, oder das Spiel zwischen Bohrung und Welle ist zu groß, was nach der Montage zu Verformungen führt. Die Rundheit der Bohrung von ultradünnen Kreisschaufeln reagiert besonders empfindlich auf Montagegenauigkeit.

3. Verformung durch Wärmebehandlung

Nach dem Abschrecken erfährt die Klinge ohne Richt- oder Kalibrierbehandlung eine elliptische Verformung. Rundheitserhalt von vakuumwärmebehandelten Schaufeln Erfordert spezielle Armaturen.

5. Wie misst man Rundheit?

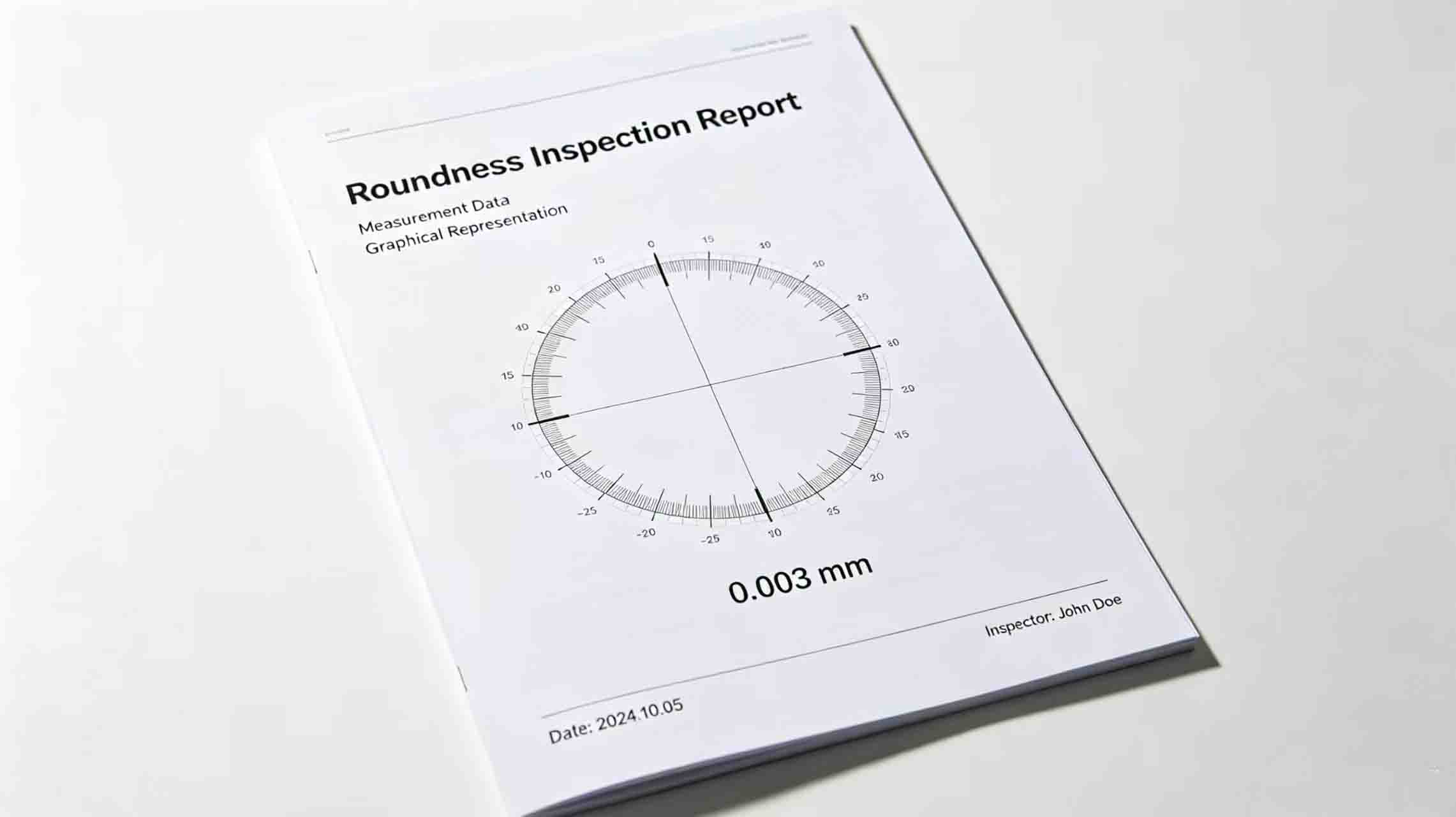

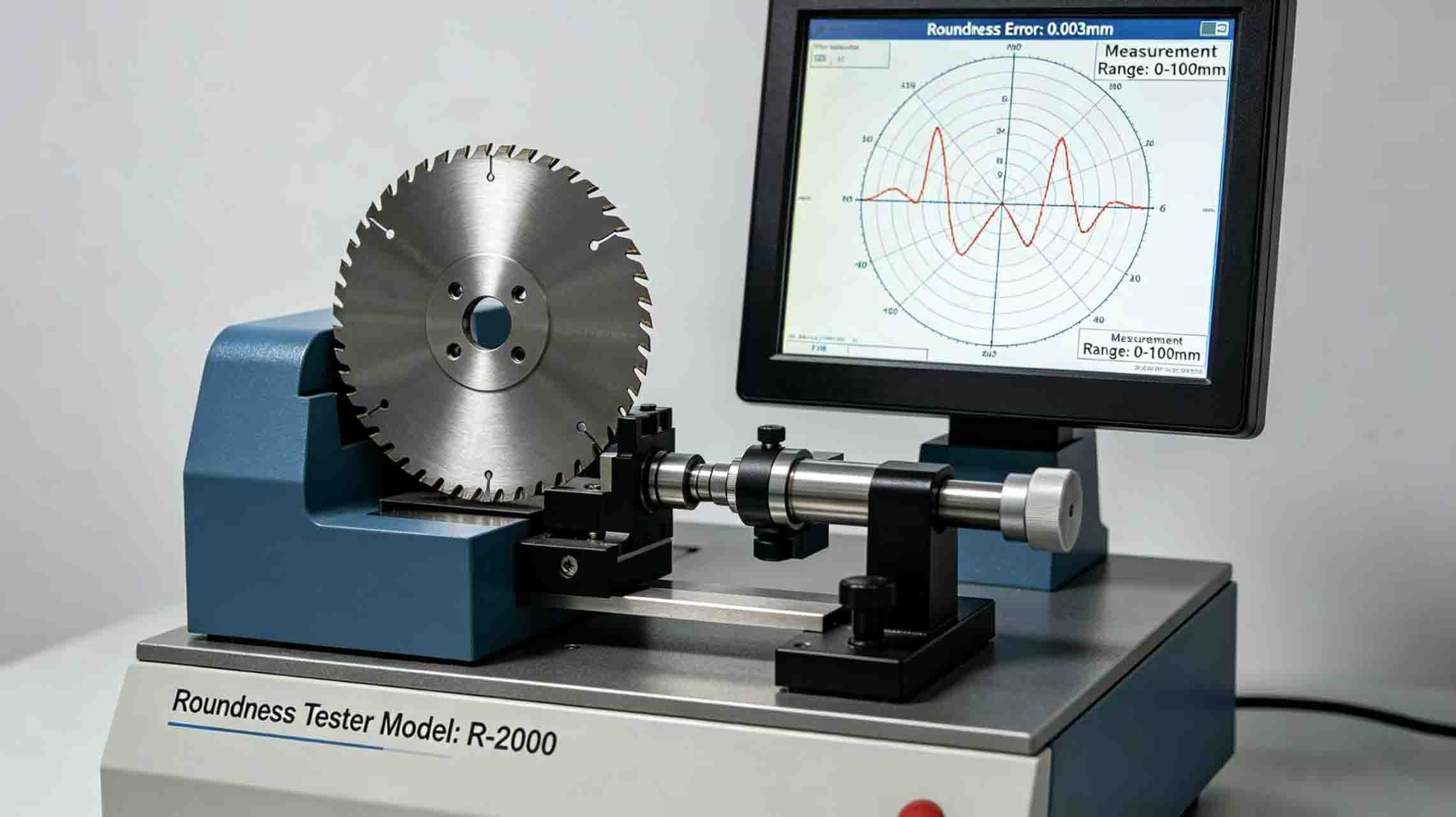

Verwenden Sie ein Rundheitsmessgerät oder eine Koordinatenmessmaschine, erfassen Sie mindestens 360 Punkte am Außendurchmesser der Klinge und berechnen Sie den Rundheitswert mithilfe der Methode der kleinsten Quadrate. Präzisionsmaschinenklinge vor dem Versand Die Produkte von Mingbai Technology werden einer vollständigen Rundheitsprüfung unterzogen, und ein Prüfbericht wird erstellt.

6. Zusammenhang zwischen Rundheit und anderen Genauigkeiten

Rundheit, Konzentrizität, Ebenheit und Oberflächenrauheit bestimmen gemeinsam die Rotationsgenauigkeit eines Schaufelblatts. Eine mangelhafte Rundheit führt nicht zwangsläufig zu einer mangelhaften Konzentrizität, jedoch verschlechtert das Zusammenspiel beider den Rundlauf erheblich. Die Ebenheit beeinflusst den axialen Rundlauf, die Rundheit den radialen; zusammen bestimmen sie die Gesamtrotationsgenauigkeit. Die Oberflächenrauheit beeinflusst Reibung und Adhäsion, die Rundheit die periodische Beanspruchung; sie sind unabhängig, ergänzen sich aber.

7. Genauigkeitsgarantie von Mingbai Technology

Die Mingbai Mechanical Tool Technology Co., Ltd. verfügt über ein aus Deutschland importiertes Rundheitsmessgerät, das Schaufeln mit einem Durchmesser von bis zu 500 mm mit einer Auflösung von 0,01 μm messen kann. Wir stellen Messdaten für die Rundheit der Klingen von Spezialschneidmaschinen für jede Klinge, um sicherzustellen, dass jede Lieferung den Präzisionsstandards entspricht.

8. Schnelle Vor-Ort-Beurteilungsmethoden für Benutzer

Falls Sie kein professionelles Rundheitsmessgerät besitzen, können Sie eine vorläufige Beurteilung anhand der folgenden Methoden vornehmen:

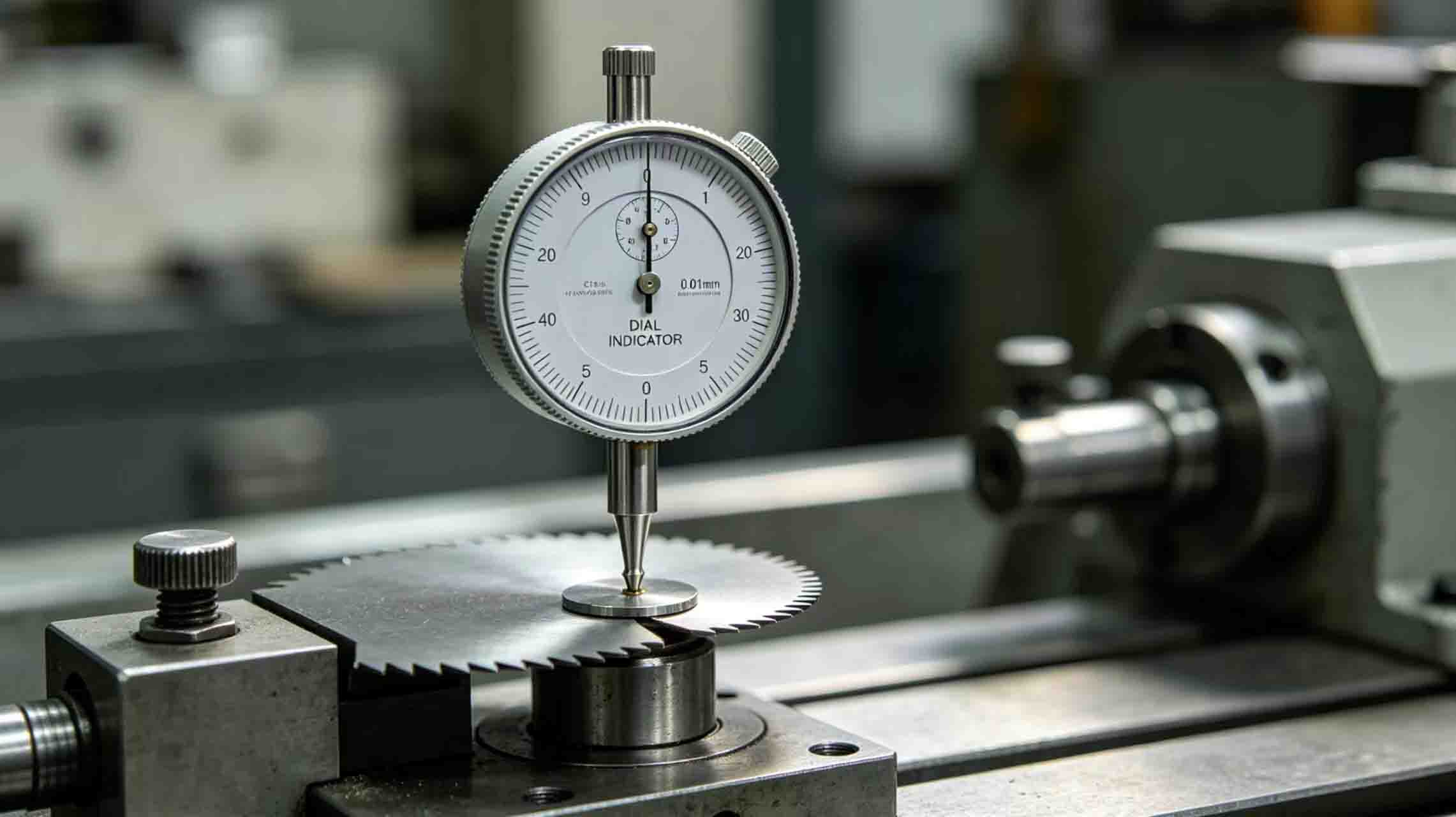

1. Montieren Sie das Sägeblatt auf der Welle und messen Sie den Rundlauf des Außendurchmessers mit einer Messuhr. Der Rundlaufwert entspricht in etwa dem Doppelten der Rundheitsabweichung (beeinflusst durch die Montageexzentrizität).

2. Schneiden Sie ein langes Stück Material ein und prüfen Sie, ob die Grathöhe periodisch mit dem Drehwinkel variiert.

3. Wenn die Grate in einem regelmäßigen Muster zwischen groß und klein wechseln, liegt das Problem sehr wahrscheinlich in der Rundheit.

Abschluss

Die Rundheit von Schneidmessern ist kein optionaler „Präzisionsindikator“, sondern ein entscheidender Grenzwert, der die Schneidqualität direkt bestimmt. Der Unterschied zwischen 2 µm und 10 µm Rundheit ist mit bloßem Auge erkennbar. Mingbai Mechanical Tool Technology Co., Ltd. setzt auf Daten, die für sich sprechen, und stellt sicher, dass die Rundheit jedes einzelnen Messers jeder Prüfung standhält.
