Besteht tatsächlich ein Zusammenhang zwischen der Haltbarkeit von Schneidklingen und dem Wärmebehandlungsprozess?

Die Antwort ist ein klares Ja. Tatsächlich bestimmt bei gleichem Material der Grad der Wärmebehandlung direkt die maximale Haltbarkeit. SchneidklingenViele Nutzer stellen fest, dass Kreisförmige Klingen oder Legierungsklingen Selbst aus demselben Material gefertigte Produkte können je nach Hersteller eine um ein Vielfaches unterschiedliche Lebensdauer aufweisen. Die Ursache hierfür liegt häufig im Wärmebehandlungsprozess. Mingbai Mechanical Tool Technology Co., Ltd., spezialisiert auf kundenspezifische und Präzisionsmaschinenklingen, erläutert detailliert, wie die Wärmebehandlung die Haltbarkeit von Klingen beeinflusst.

1. Durch Wärmebehandlung verändert sich die "Genetik" der Klinge.

Durch Erhitzen, Halten und Abkühlen verändert die Wärmebehandlung die innere metallurgische Struktur des Stahls (z. B. Martensit, Karbidverteilung, Restaustenit usw.). Bei Schneidmessern bestimmt die Wärmebehandlung direkt drei Schlüsseleigenschaften:

• HärteDie Verschleißfestigkeit der Kante.

• ZähigkeitDie Fähigkeit der Schneide, Absplitterungen durch Stöße zu widerstehen.

• ErmüdungsresistenzDie Fähigkeit, unter zyklischer Belastung intakt zu bleiben.

Die Balance zwischen diesen drei Eigenschaften zu finden, ist die zentrale Herausforderung, der sich Wärmebehandlungsverfahren stellen müssen.

2. Typische Ausfallarten aufgrund mangelhafter Wärmebehandlung

1. Zu hohe Abschrecktemperatur oder zu lange Haltezeit

PhänomenGrobe Korngröße, Karbidansammlungen. Die Klinge wird extrem hart, aber spröde, was beim Scheren zu Ausbrüchen an der Schneide führt; die Bruchfläche erscheint grobkörnig.

Folge: Klinge aus einer Legierung Die Lebensdauer nimmt rapide ab, und Absplitterungen können sogar schon beim ersten Gebrauch auftreten.

2. Unzureichende Abschrecktemperatur oder zu langsame Abkühlgeschwindigkeit

PhänomenUnvollständige Martensit-Umwandlung mit übermäßigem Perlit- oder Bainitanteil. Die Klingenhärte ist gering, und die Schneide verschleißt und rundet sich schnell ab.

Folge: Kreisförmige Klingen Nach einigen hundert Metern Schneidezeit bilden sich zunehmend Grate, was einen häufigen Klingenwechsel erforderlich macht.

3. Unzureichende Härtung

PhänomenDie beim Abschrecken entstehenden Spannungen werden nicht vollständig abgebaut, wodurch Mikrorisse im Inneren der Klinge zurückbleiben. Unter Stoßbelastung im Gebrauch breiten sich diese Risse aus und führen zum vollständigen Bruch der Klinge.

Folge: Schneidklingen kann plötzlich zerbrechen und Geräte beschädigen.

4. Entkohlung oder Oxidation

Phänomen: Fehlende Schutzatmosphäre während der Wärmebehandlung führt zu Kohlenstoffverlusten an der Klingenoberfläche. Es bilden sich weiche Stellen mit lokal unzureichender Härte.

Folge: Klingen aus Edelstahl oder Spezial-Schneidklingen Es bilden sich "weiche Zonen" an der Kante, was zu ungleichmäßigem Verschleiß und welligen Schnittkanten führt.

3. Merkmale einer hochwertigen Wärmebehandlung

Mingbai Technology verwendet eine Wärmebehandlung unter Vakuum-Schutzatmosphäre mit vollständiger computergestützter Temperaturregelung, um sicherzustellen, dass jede Präzisionsmaschinenklinge erreicht seine ideale Mikrostruktur:

• Präzise Temperaturregelung: Temperaturschwankungen beim Abschrecken ≤ ±5°C, um Überhitzung oder Unterhitzung zu vermeiden.

• Ausreichende TemperierungHochgeschwindigkeitsstahlklingen durchlaufen 3-4 Anlasszyklen, um Spannungen vollständig abzubauen und Restaustenit umzuwandeln.

• Kryogene BehandlungBei hochpräzisen, kundenspezifischen Schaufeln erhöht ein zusätzlicher Tieftemperaturschritt bei -150°C die Härte und Dimensionsstabilität weiter.

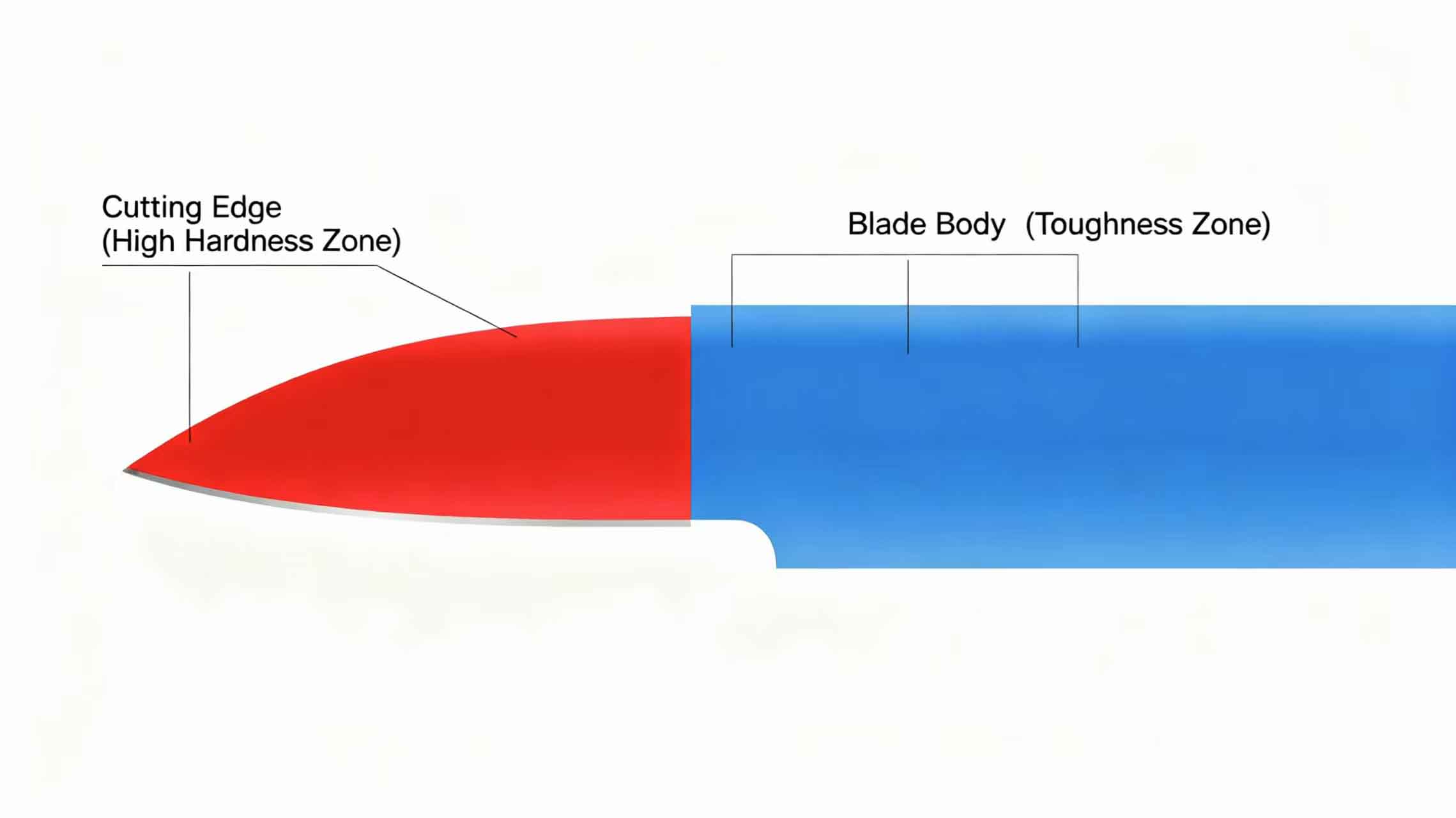

• HärtegradientensteuerungDie Schneidenhärte erreicht HRC60-63, während die Härte des Klingenkörpers HRC45-50 beträgt, wodurch ein ausgewogenes Verhältnis zwischen Verschleißfestigkeit und Schlagfestigkeit erreicht wird.

4. Wie lässt sich die Qualität der Wärmebehandlung beurteilen?

Nach Erhalt der Klingen können die Benutzer erste Überprüfungen mit folgenden Methoden durchführen:

1. FunkentestDie beim Schleifen entstehenden Funken sollten bei Klingen derselben Charge gleichmäßig sein. Ungewöhnlich verstreute Funken oder unterschiedliche Farben deuten auf eine ungleichmäßige Struktur hin.

2. HärteprüfungVerwenden Sie ein tragbares Leeb-Härteprüfgerät und messen Sie die Härte an beiden Enden und in der Mitte der Klinge. Eine Abweichung von ≤ ±1 HRC ist zulässig.

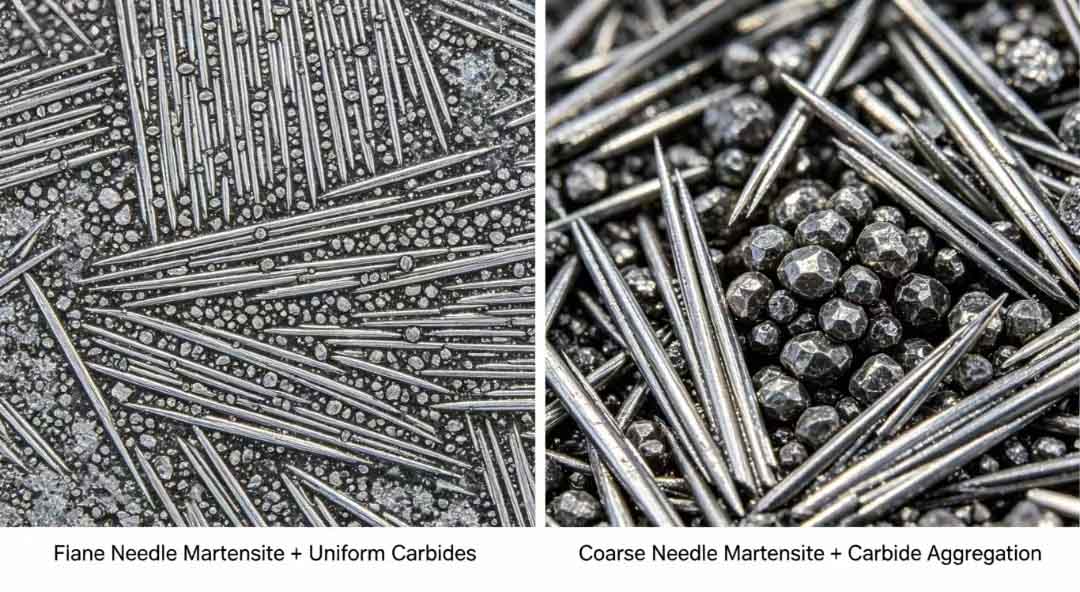

3. Metallographische Probenahme (Fachlabor)Beachten Sie die Martensitnadellänge und die Karbidverteilung. Die Korngröße sollte mindestens Güteklasse 9 entsprechen.

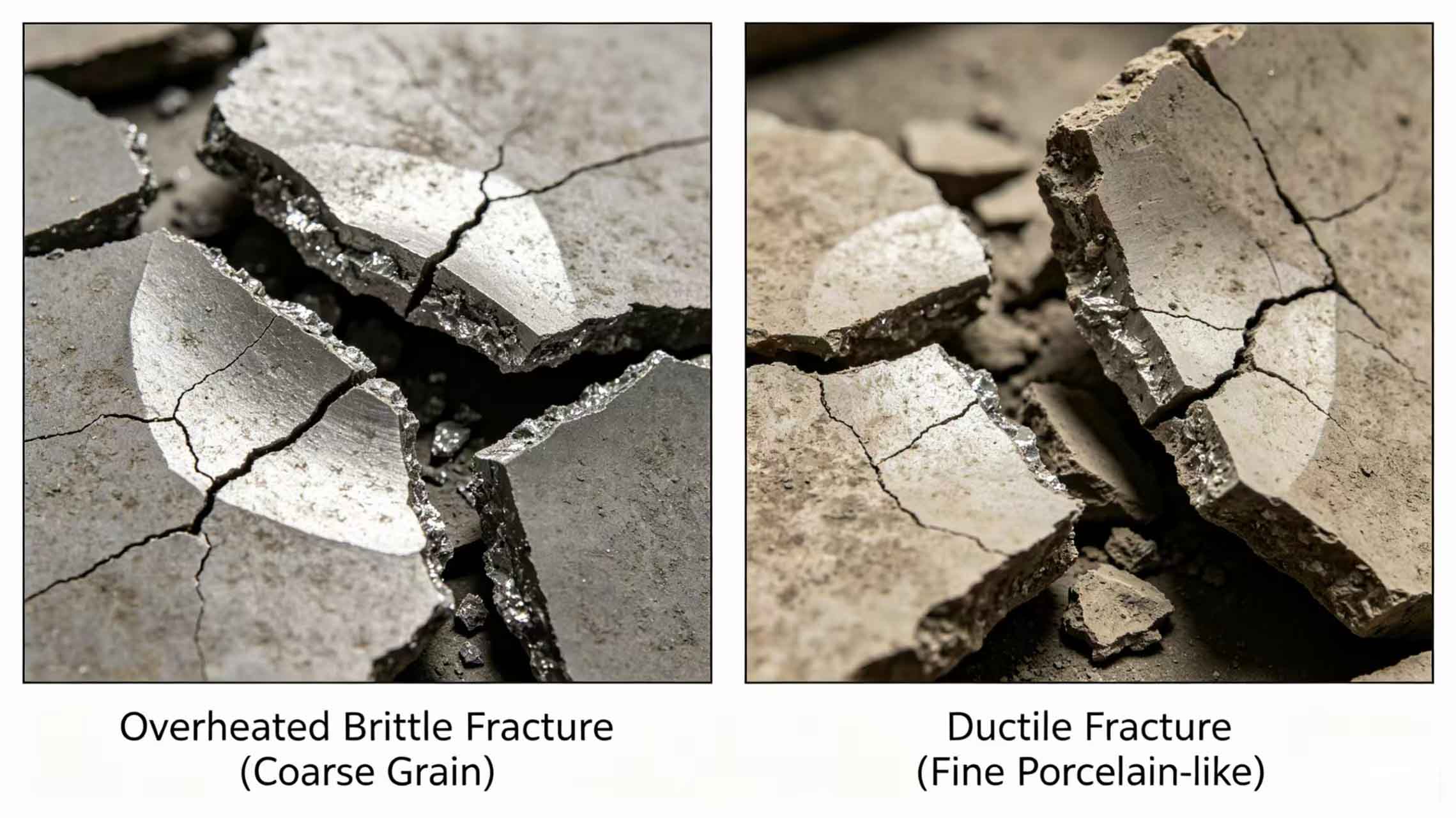

4. FrakturbeobachtungNach dem Absplittern sollte der Bruch untersucht werden. Ein feines, porzellanartiges Aussehen ist normal; ein grobes oder hell körniges Aussehen deutet auf Überhitzung hin.

5. Wärmebehandlungsgarantie von Mingbai Technology

Wir entwickeln für jedes Produkt, einschließlich Kreissägeblätter, Trennsägeblätter und Legierungssägeblätter, spezifische Wärmebehandlungsprozesskurven und führen vollständige Prozessaufzeichnungen. Von jeder Charge werden Testmuster entnommen und folgenden Verfahren unterzogen:

• 100% Rockwell-Härteprüfung

• Stichprobenartige metallographische Untersuchung

• Schlagzähigkeitsprüfung (für bestimmte Modelle)

Abschluss

Die Wärmebehandlung ist der „unsichtbare“ Schlüsselschritt bei der Klingenherstellung. Sie ist nicht so intuitiv wie das Schärfen, bestimmt aber die grundlegende Qualität der Klinge. Mingbai Mechanical Tool Technology Co., Ltd. hält sich an Wärmebehandlungsstandards der Luft- und Raumfahrt, um dies bei jeder Klinge zu gewährleisten. Spezialklinge bietet außergewöhnliche Langlebigkeit.

Wenn Sie mit der Lebensdauer Ihrer aktuellen Klingen unzufrieden sind, senden Sie uns bitte Proben zur Analyse unseres Wärmebehandlungsprozesses zu. Wir helfen Ihnen gerne, die Lebensdauer Ihrer Klingen grundlegend zu verlängern.

Website: www.mingbaiblade.com
