Der Einfluss der Rundlaufgenauigkeit und der Oberflächengüte der Klinge auf die Schnittqualität

Im Bereich des Präzisionsschneidens und der Metallbearbeitung spiegelt sich die Leistungsfähigkeit von Schneidmessern oft in scheinbar kleinen, aber dennoch entscheidend wichtigen technischen Kennzahlen wider. Zu diesen zählen Rundlaufgenauigkeit und Oberflächengüte als Kernparameter zur Messung der Qualität. Kreisförmige Klingen, Schneidklingenund verschiedene Arten von PräzisionsmaschinenklingenDiese beiden Indikatoren bestimmen unmittelbar die Stabilität des Schneidprozesses, die Qualität der Schnittkante und die Standzeit des Sägeblatts. Mingbai Mechanical Tool Technology Co., Ltd. wird heute eine detaillierte technische Analyse der spezifischen Auswirkungen von Rundlaufgenauigkeit und Oberflächengüte auf die Schnittqualität vorstellen.

1. Was versteht man unter Klingenkonzentrizität?

Die Schaufelkonzentrizität bezeichnet den Koaxialitätsfehler zwischen dem Außendurchmesser der Schaufel und ihrer Mittelbohrung. Vereinfacht ausgedrückt beschreibt sie, ob sich der äußere Rand der Schaufel um ihren wahren Mittelpunkt dreht, wenn sich die Schaufel dreht. hochpräzise KreisscheibenDie Konzentrizität ist die Grundlage für die Gewährleistung der Schnittgenauigkeit.

Wird ein Sägeblatt auf einer rotierenden Welle montiert und besteht eine Exzentrizität zwischen Außendurchmesser und Mittelbohrung, so erfährt das Sägeblatt bei hohen Drehzahlen einen Rundlauf. Dieser Rundlauf führt zu einer ständigen Änderung der tatsächlichen Position der Schneide während des Schnitts und beeinträchtigt somit die Schnittqualität.

2. Einfluss der Konzentrizität auf die Schnittqualität

1. Uneinheitliche Schnittbreite

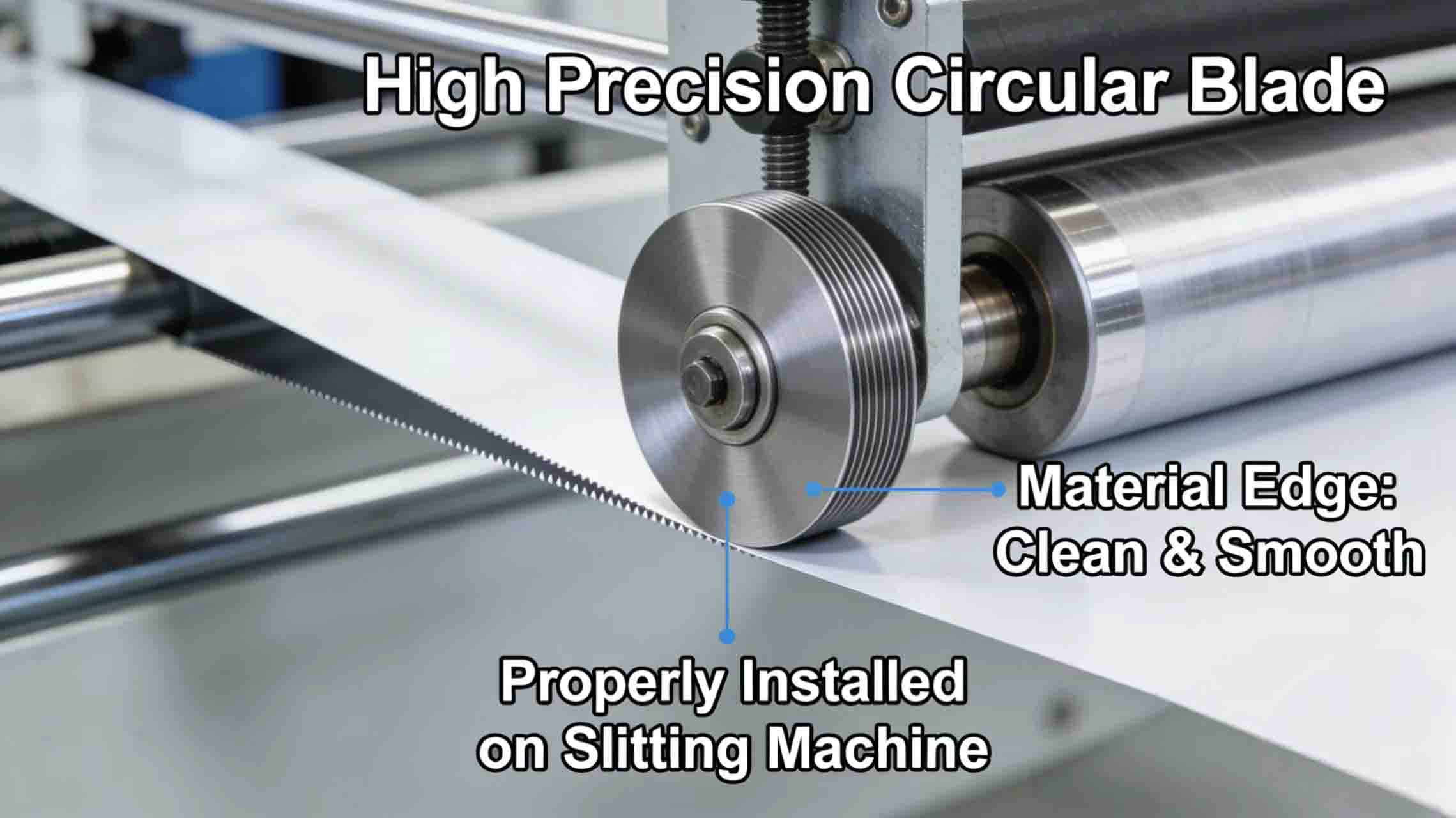

Beim Schneidprozess wird der Spalt zwischen Ober- und Unterschneidemesser präzise eingestellt. Bei ungenauer Messerkonzentrizität ändert sich die Schneidkantenposition während der Rotation periodisch, wodurch der Messerspalt schwankt. Dies führt zu ungleichmäßigen Bandbreiten, die die Präzisionsanforderungen nachfolgender Prozesse nicht erfüllen. Bei kundenspezifischen Schneidmessern ist dieses Problem besonders kritisch, da die Anpassung oft hohe Anforderungen an die Maßgenauigkeit stellt.

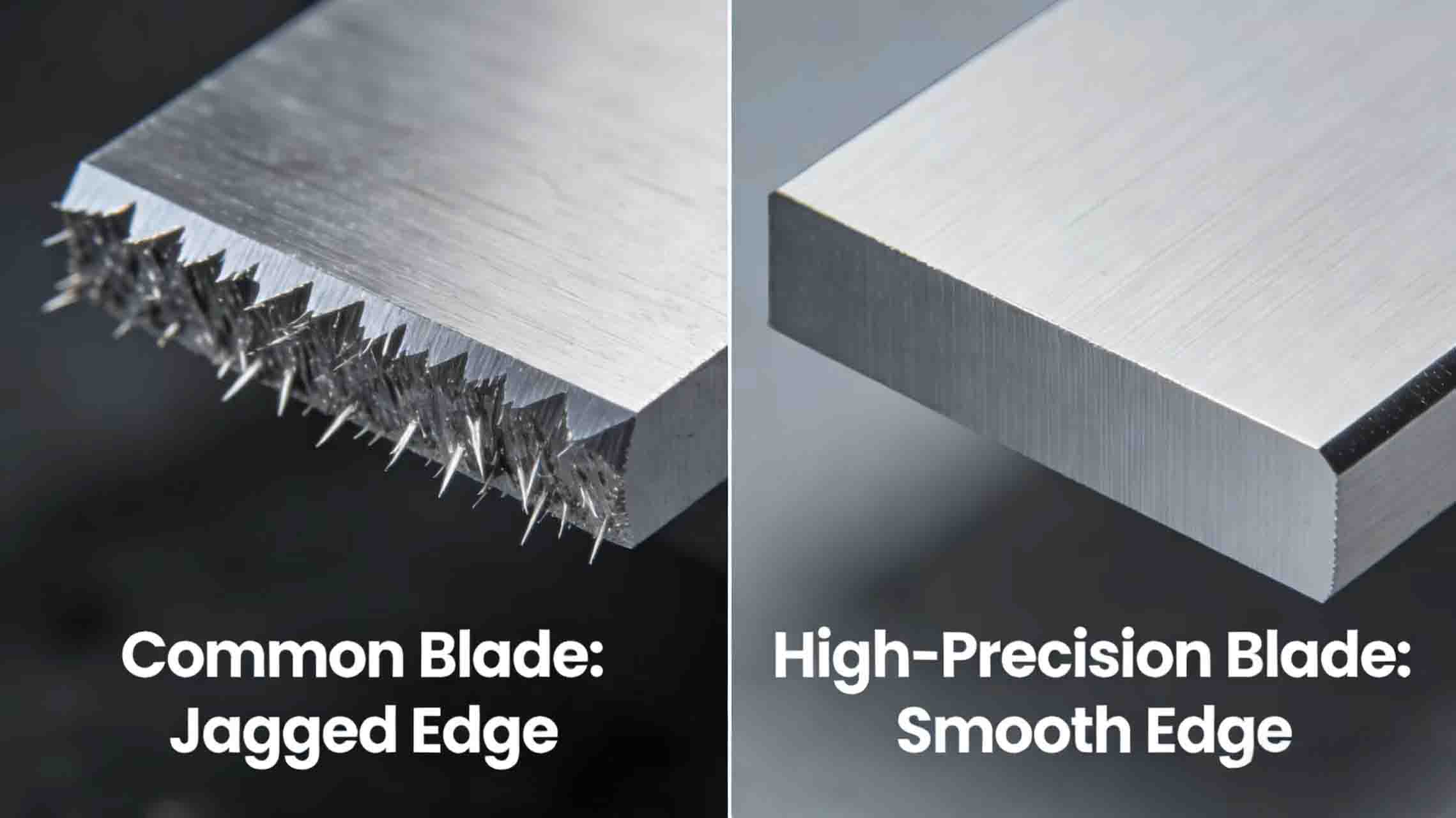

2. Verstärkte Gratebildung

Der durch ungenaue Klingenkonzentrizität verursachte Rundlauffehler führt zu einem instabilen Schneidprozess. Erreicht die Klinge die Position maximaler Exzentrizität, ändert sich die tatsächliche Scherkraft, wodurch das Material nicht sauber, sondern nur teilweise eingerissen wird. Dieses Einreißen geht unweigerlich mit Gratbildung einher. Bei Schneidklingen für Materialien wie Siliziumstahl, Kupferfolie und Aluminiumfolie beeinträchtigen Gratbildungen die Produktausbeute direkt.

3. Verkürzte Klingenlebensdauer

Radialer Rundlauf bedeutet, dass die Klinge beim Schneiden ungleichmäßigen Kräften ausgesetzt ist. In bestimmten Phasen jeder Umdrehung erfährt die Schneide eine höhere Stoßbelastung, während andere Phasen relativ spannungsfrei sind. Diese zyklische Belastung beschleunigt den lokalen Verschleiß der Schneide und kann sogar zu Ausbrüchen führen. Präzisionsmaschinenklingen Was normalerweise monatelang halten könnte, könnte aufgrund von Konzentrizitätsproblemen innerhalb von Wochen versagen.

4. Erhöhte Gerätevibrationen

Der Rundlauf des Sägeblatts überträgt sich auf das gesamte Anlagensystem und verursacht Vibrationen in Spindel und Rahmen. Der langfristige Betrieb unter diesen Bedingungen beeinträchtigt nicht nur die Schnittqualität, sondern schädigt auch die Lager der Anlage und verkürzt somit deren Lebensdauer.

3. Was versteht man unter Oberflächenbeschaffenheit einer Klinge?

Die Oberflächengüte einer Schaufel, auch Oberflächenrauheit genannt, beschreibt die mikroskopischen Geometriemerkmale der Schaufeloberfläche und wird typischerweise durch den Ra-Wert (arithmetische mittlere Abweichung des Profils) ausgedrückt. CNC-gefräste KlingenDie Oberflächenbeschaffenheit ist nicht nur eine Frage der Ästhetik; sie steht in direktem Zusammenhang mit Reibung, Wärmeerzeugung und Späneabfuhr während des Schneidprozesses.

4. Einfluss der Oberflächenbeschaffenheit auf die Schnittqualität

1. Reibungskoeffizient und Wärmeerzeugung

Je rauer die Klingenoberfläche, desto höher der Reibungskoeffizient beim Kontakt mit dem zu schneidenden Material. Beim Hochgeschwindigkeitsschneiden erzeugt die Reibung erhebliche Wärme. Ein übermäßiger Temperaturanstieg kann die Härte der Klinge verringern (insbesondere bei Schnellarbeitsstählen) und so den Verschleiß beschleunigen. Gleichzeitig kann die auf die Schnittkante übertragene Wärme zu thermischer Verformung oder Verbrennung führen. Bei Kreissägeblättern, die wärmeempfindliche Materialien wie Lithiumbatterieelektroden schneiden, ist die Bedeutung der Oberflächenbeschaffenheit offensichtlich.

2. Effizienz der Chip-Evakuierung

Beim Zerspanen müssen die Späne gleichmäßig über die Spanfläche des Schneidmessers abfließen können. Ist die Schneidmesseroberfläche rau, stoßen die Späne beim Abtransport auf größeren Widerstand, neigen zum Verstopfen der Schnittzone, können die bearbeitete Oberfläche zerkratzen und sogar zu Werkzeugbruch führen. Eine gute Oberflächengüte ermöglicht hingegen ein reibungsloses Gleiten der Späne über die Schneidmesseroberfläche und gewährleistet so einen stabilen Zerspanungsprozess.

3. Antihaftleistung

Bei der Bearbeitung von Werkstoffen mit hoher Adhäsionsneigung, wie Kupfer, Aluminium oder Edelstahl, dient eine raue Klingenoberfläche eher als Ausgangspunkt für Materialanhaftungen. Sobald die Adhäsion einsetzt, dehnt sich das aufgebaute Material rasch aus und bildet eine Aufbauschneide, die die Schneidengeometrie vollständig zerstört. Spezialklingen Die hohe Oberflächengüte verhindert effektiv das Anhaften von Materialien und hält die Kante sauber.

4. Mikroskopische Kantenfestigkeit

Die mikroskopische Unebenheit einer Klingenoberfläche besteht aus unzähligen winzigen Vertiefungen und Erhebungen. Diese mikroskopischen Defekte können unter Belastung zu Spannungskonzentrationen führen und Mikrorisse auslösen. Bei weiterem Schneiden kann die Rissausbreitung zu Ausbrüchen an der Schneide führen. Daher bedeutet eine hohe Oberflächengüte nicht nur eine bessere Oberflächenqualität, sondern auch eine höhere Schneidkantenfestigkeit.

5. Die Prozessgarantien von Mingbai Technology

1. Präzisionsschleiftechnologie

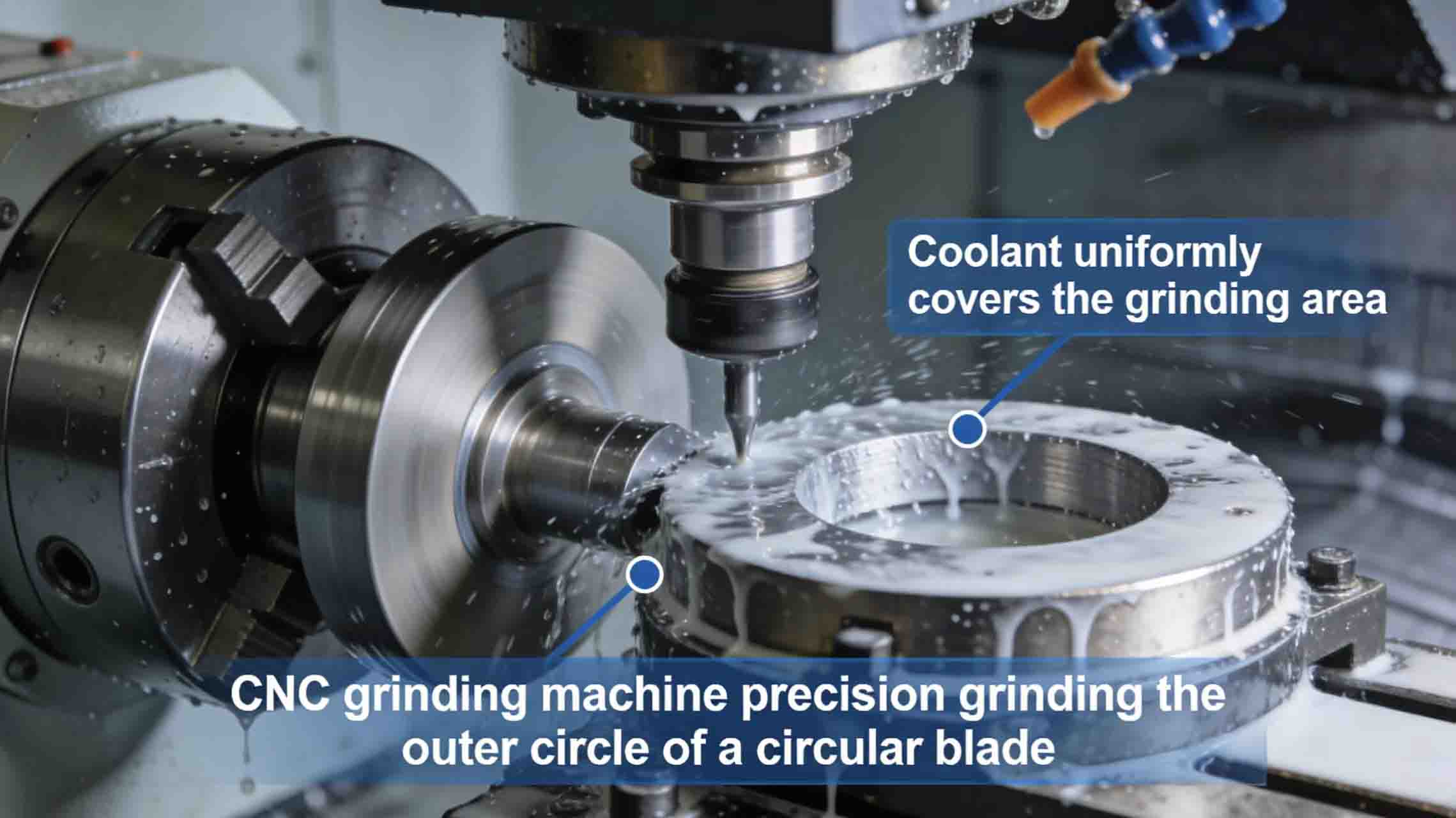

Um die Rundlaufgenauigkeit der Kreissägeblätter zu gewährleisten, setzt Mingbai Technology hochpräzise CNC-Schleifmaschinen ein und führt das Präzisionsschleifen von Innenbohrung und Außendurchmesser in einer einzigen Aufspannung durch. Durch die Vermeidung von Spannfehlern erreichen wir eine Rundlaufgenauigkeit der Sägeblätter innerhalb extrem enger Toleranzbereiche. Bei anspruchsvollen Schneidmessern führen wir zudem dynamische Auswuchtprüfungen während des Fertigungsprozesses durch, um verbleibende Unwuchten weiter zu eliminieren.

2. Mehrstufiger Veredelungsprozess

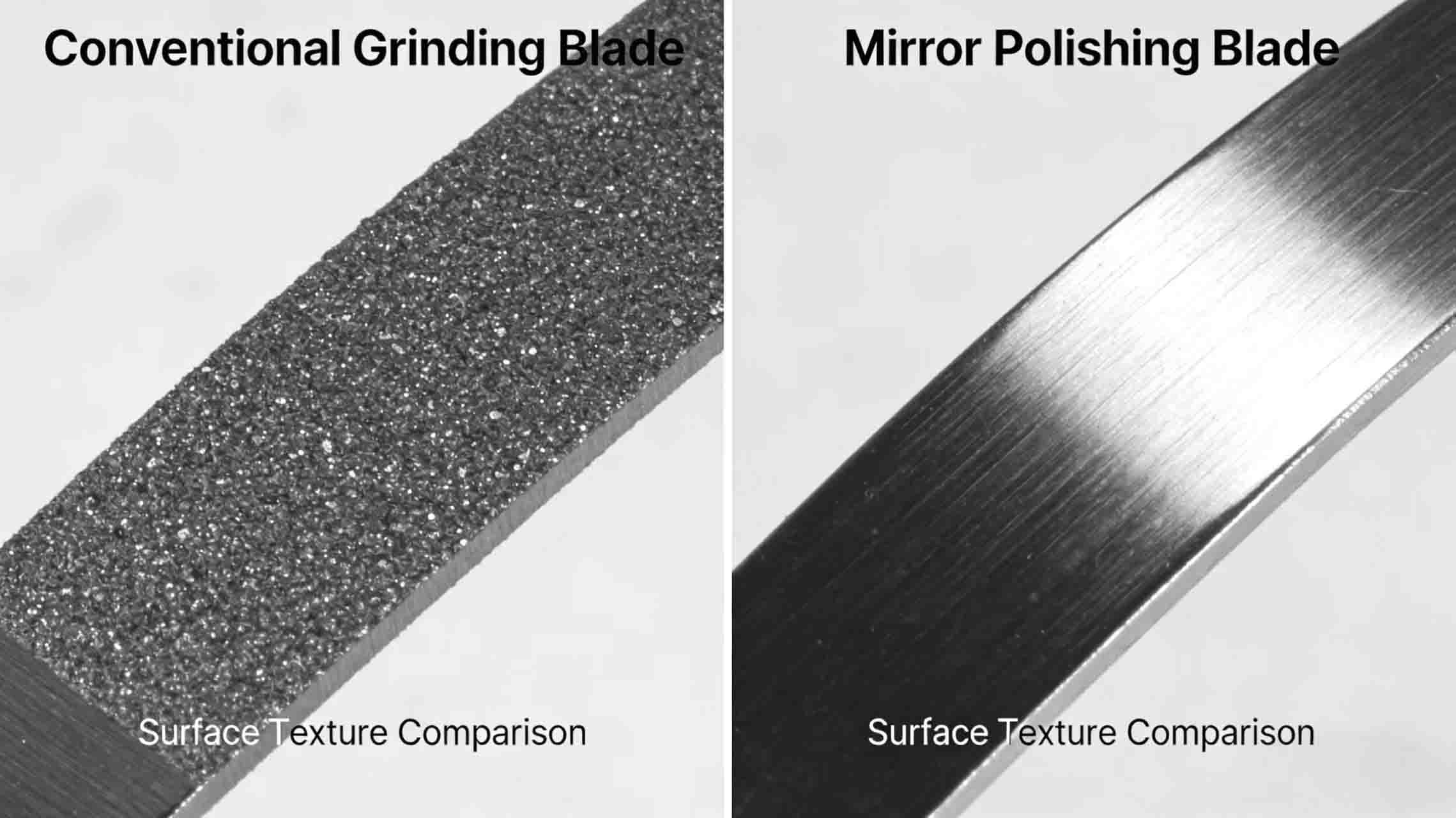

Zur Oberflächengütekontrolle hat Mingbai Technology ein mehrstufiges Bearbeitungsverfahren entwickelt, das vom Schruppen über das Feinschleifen bis hin zum Superfinish reicht. Basierend auf unterschiedlichen Materialeigenschaften und Betriebsbedingungen wählen wir die passenden Schleifscheibenkorngrößen und -parameter, um sicherzustellen, dass die Kanten und Oberflächen von Präzisionsmaschinenschaufeln eine spiegelglatte Oberfläche erreichen. Spezial-Schneidklingen Bei speziellen Anforderungen führen wir auch Läpp- und Polierbehandlungen durch und erreichen dabei Ra-Werte unter 0,2 μm.

3. Vollständige Prozessprüfung

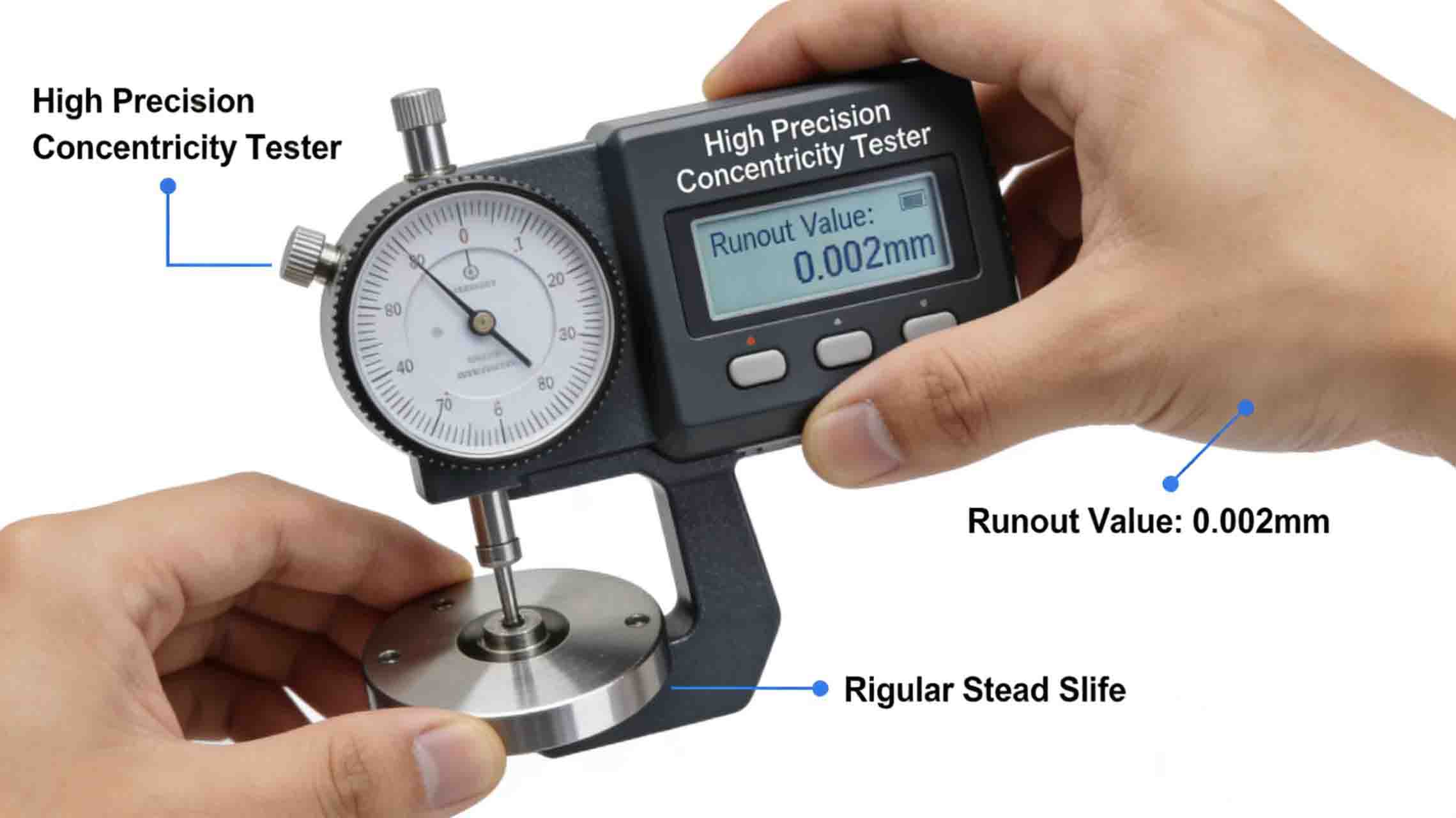

Qualität entsteht durch Prozesskontrolle. Mingbai Technology hat ein umfassendes Qualitätsprüfungssystem etabliert. Jede CNC-gefräste Schaufel wird vor dem Versand einer strengen Prüfung mit Rundlauf- und Rauheitsmessgeräten unterzogen, um sicherzustellen, dass beide Kernparameter den Konstruktionsvorgaben vollständig entsprechen.

6. Praktische Fallanalyse

Betrachten wir beispielsweise eine Kreissäge, die von einem Unternehmen im Bereich neuer Energien zum Schneiden von Lithiumbatterieelektroden eingesetzt wird. Die zuvor verwendeten Sägeblätter wiesen eine mangelhafte Rundlaufgenauigkeit auf, was zu häufigem, starkem Grat und einem Sägeblattwechselintervall von nur vier Stunden führte. Nach der Einführung der hochpräzisen und hochwertigen Kreissägeblätter von Mingbai Technology wurden die Gratprobleme vollständig behoben, das Sägeblattwechselintervall auf zwölf Stunden verlängert und die Gesamtbetriebskosten um über 50 % gesenkt.

Ein weiteres Beispiel betrifft ein Unternehmen, das Siliziumstahl verarbeitet und dessen Schneidmesser aufgrund unzureichender Oberflächengüte häufig Materialanhaftungen aufwiesen, was Maschinenstillstände zur Reinigung erforderlich machte. Nach dem Wechsel zu den spiegelpolierten Schneidmessern von Mingbai Technology... Spezial-SchneidklingenDas Haftungsproblem verschwand vollständig, und die Produktionseffizienz steigerte sich um 30 %.

Abschluss

Rundlaufgenauigkeit und Oberflächengüte, scheinbar unbedeutende technische Indikatoren, haben entscheidenden Einfluss auf die Schnittqualität. Als professioneller Werkzeughersteller legt Mingbai Mechanical Tool Technology Co., Ltd. daher größten Wert auf diese beiden Indikatoren und betrachtet sie als Eckpfeiler der Qualitätskontrolle. Durch modernste Bearbeitungsanlagen, wissenschaftliche Prozesssysteme und strenge Prüfstandards gewährleisten wir, dass jedes ausgelieferte Präzisionsfräsblatt unseren Kunden mit optimaler Rotationsleistung und glattster Oberfläche maximalen Nutzen bietet.

Entscheiden Sie sich für Mingbai, entscheiden Sie sich für Präzision und Zuverlässigkeit.
