Welcher Standard sollte zur Einstellung des seitlichen Spalts zwischen oberem und unterem Schneidmesser verwendet werden?

Bei Metallspaltvorgängen ist der seitliche Spalt zwischen obere und untere Schneidklingen Der Spalt ist einer der wichtigsten Prozessparameter. Ist er zu groß, entstehen scharfe Grate an den Schnittkanten. Ist er zu klein, reiben die Sägeblätter aneinander, was zu Hitzeentwicklung und sogar Ausbrüchen führen kann. Viele Bediener stellen den Spalt nach Gefühl ein, was zu uneinheitlicher Produktqualität führt. Mingbai Mechanical Tool Technology Co., Ltd. erläutert auf Grundlage nationaler und internationaler Normen sowie langjähriger Erfahrung die Logik und Methode zur Einstellung des Seitenspalts.

1. Was ist das Wesen des Seitenspalts?

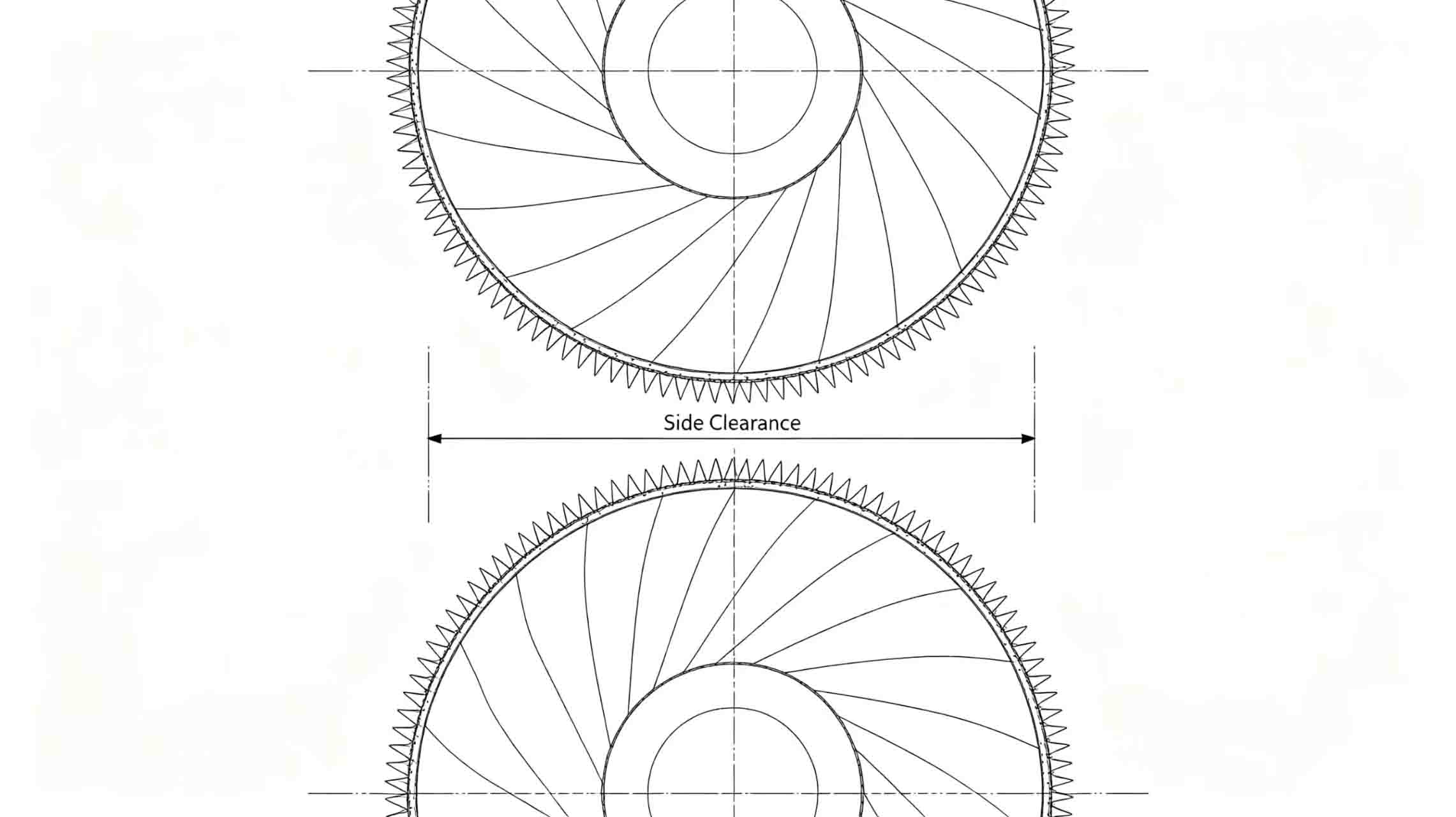

Der seitliche Spalt ist der horizontale Abstand zwischen den Schneidkanten des oberen und unteren Teils. Kreisförmige KlingenSeine Funktion besteht darin, Raum für die seitliche Verformung zu schaffen, die beim Abscheren des Materials auftritt. Ist der Spalt zu klein, wird das Material übermäßig zusammengedrückt, was zu Kantenaufhellung und Kaltverfestigung führt. Ist der Spalt zu groß, wird das Material gedehnt und gerissen, wodurch sich vermehrt Grate bilden.

Der ideale Seitenspalt ermöglicht Die Material Beim Eindringen der Kante wird eher ein Gleiten und Brechen als ein Quetschen und Reißen erfahren.

2. Allgemeine Faustregel: Die 5%-Regel

Für die meisten Materialien kann der anfängliche Spalt mit folgender Formel eingestellt werden:

Seitlicher Spalt = Materialstärke × (5 % bis 10 %)

· Harte und spröde Materialien wie beispielsweise Siliziumstahl und hochkohlenstoffhaltiger Stahl: Um ein Ausbrechen der Schneide durch Stöße zu vermeiden, sollte die Obergrenze bei 8 bis 10 % liegen.

· Weiche und robuste Materialien wie beispielsweise kohlenstoffarmer Stahl, Kupfer und Aluminium: Verwenden Sie den unteren Grenzwert von 5 % bis 7 %, um Grate zu vermeiden.

· Ultradünne Materialien Bei weniger als 0,3 Millimetern: Verwenden Sie 3 bis 5 %, um ein Einrollen der Kanten zu verhindern.

Beispielsweise beträgt der anfängliche Spalt bei einer 2,0 Millimeter dicken Stahlplatte 2,0 × 5 % = 0,10 Millimeter. Bei 0,5 Millimeter dickem Siliziumstahl beträgt der Spalt 0,5 × 10 % = 0,05 Millimeter.

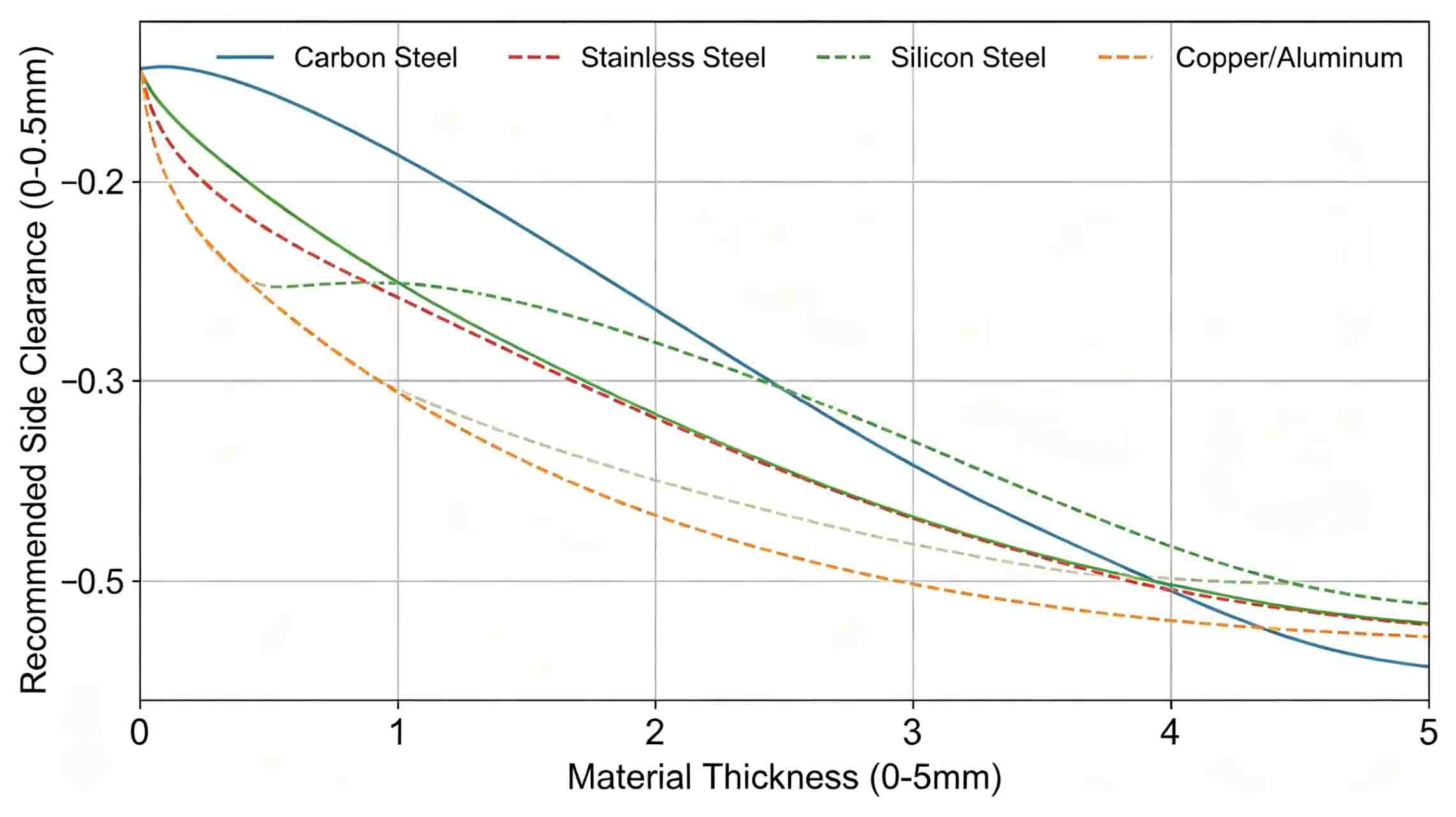

3. Detaillierte Empfehlungen für verschiedene Materialien

Normaler Kohlenstoffstahl Beispiele für Q235 und SPCC: 5 % bis 8 % der Materialdicke einplanen. Für dünne Materialien den unteren, für dicke Materialien den oberen Grenzwert verwenden.

Edelstahl Beispielsweise bei Edelstahl 304 und 430: 6 % bis 10 %. Edelstahl neigt stark zur Kaltverfestigung, daher verringert ein größerer Spalt die Reibung zwischen Schneide und Material.

SiliziumstahlNehmen Sie 8 bis 12 % ein. Das Material ist hart und spröde, daher ist ein größerer Spalt erforderlich, um die Stoßbelastung zu reduzieren.

Kupfer und AluminiumNehmen Sie 4 bis 6 % ein. Weiche Metalle reagieren empfindlich auf den Spalt; ein zu großer Spalt führt zu Kantenfädelung.

Hochfester StahlNehmen Sie 8 bis 10 %. Beim Ausgleich von Härte und Zähigkeit sollte der Unterschied nicht zu gering sein.

Für Klingen aus Leichtmetall oder Klingen aus EdelstahlDa das Material selbst härter ist, kann der Spalt um 5 bis 10 % verringert werden.

4. Praktische Schritte zur Spalteinstellung

Schritt 1: Nullstellen – Führen Sie die oberen und unteren Flügel so weit zusammen, bis sie sich leicht berühren und Sie eine leichte Reibung spüren. An diesem Punkt ist der Spalt null.

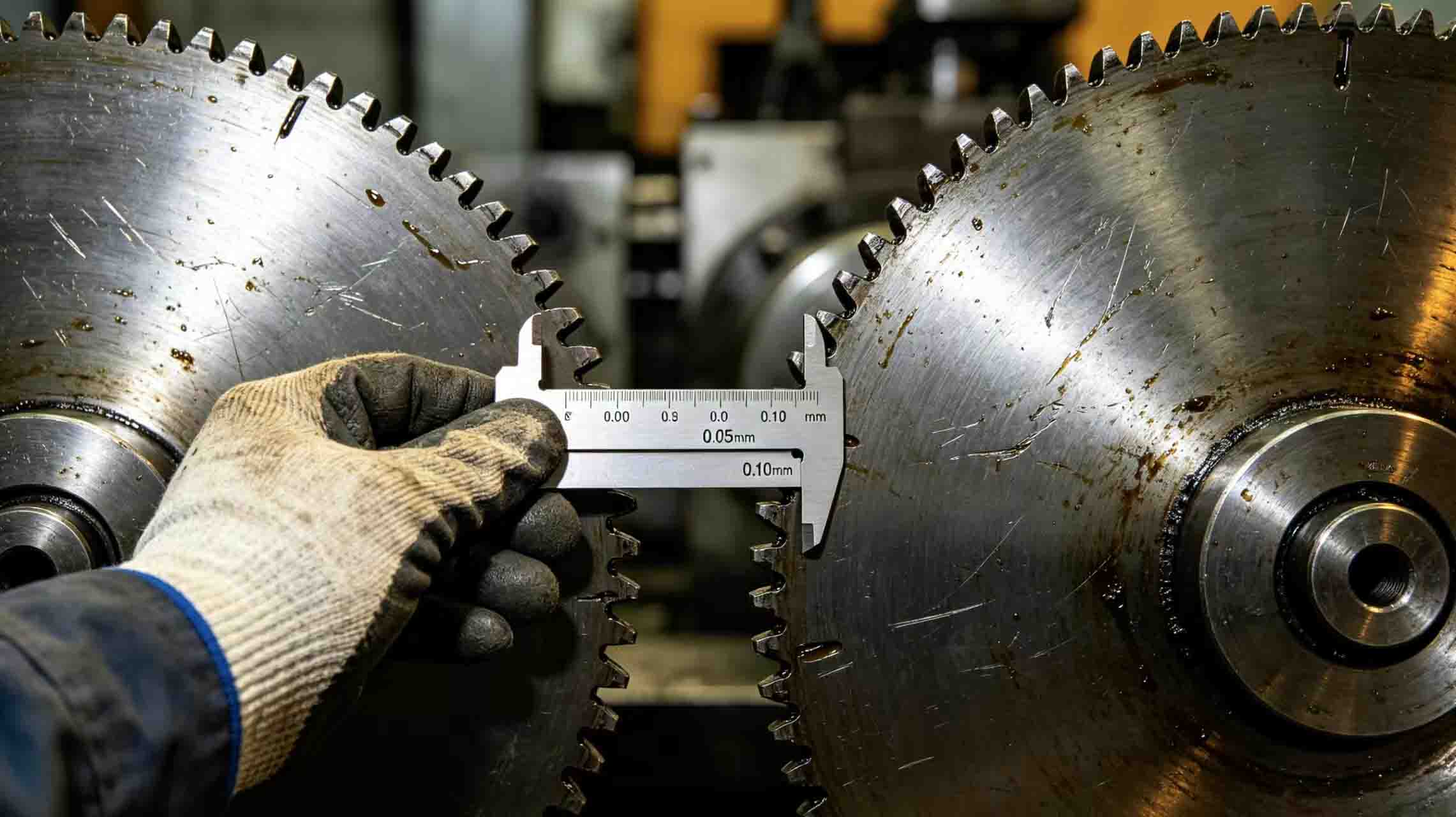

Schritt 2: Grundeinstellung mit Fühlerlehre – Wählen Sie anhand der Materialstärke und der Formel eine Fühlerlehre mit der entsprechenden Dicke. Führen Sie diese zwischen die obere und untere Klinge ein, lösen Sie die Kontermutter des Klingenhalters und justieren Sie die Fühlerlehre, bis sie sich mit leichtem Widerstand herausziehen lässt.

Schritt 3: Überprüfung des Probeschnitts – Schneiden Sie ein Stück des Materials mit normaler Geschwindigkeit ein und untersuchen Sie die Schnittkante mit einer Lupe.

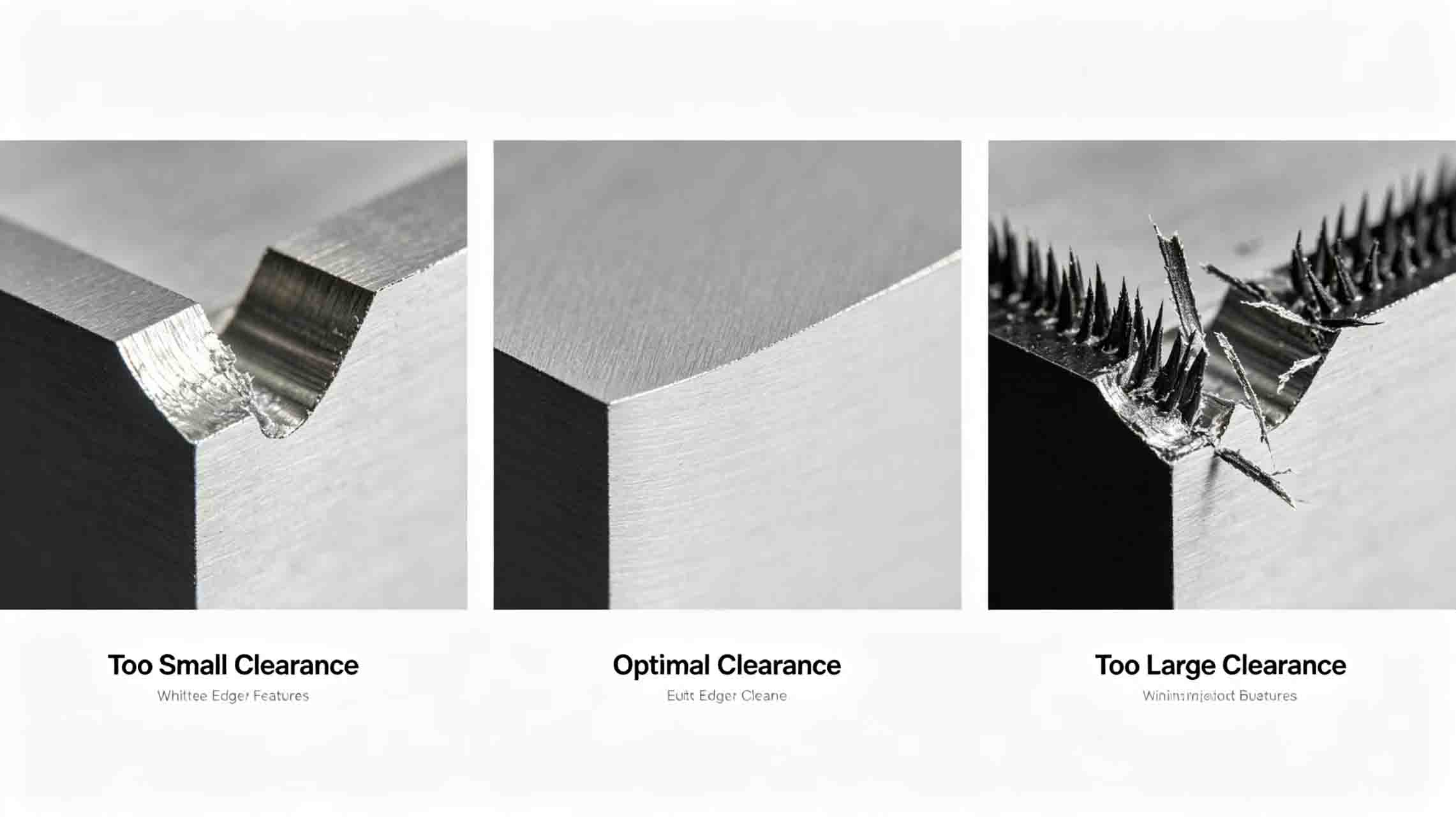

• Kleine, gleichmäßige Grate deuten darauf hin, dass der Spalt angemessen ist.

• Grate auf einer Seite deuten auf eine axiale Fehlausrichtung zwischen oberem und unterem Messer hin; korrigieren Sie die axiale Position.

• Große Grate mit Ausrissspuren deuten darauf hin, dass der Spalt zu groß ist; verringern Sie ihn um 0,01 bis 0,02 Millimeter.

• Ein weißlicher Rand, der mit Puder verfärbt ist, deutet darauf hin, dass der Spalt zu klein ist; vergrößern Sie ihn um 0,01 bis 0,02 Millimeter.

Schritt 4: Aufzeichnungen führen – Notieren Sie den optimalen Spaltwert auf der Prozesskarte zur direkten Verwendung beim nächsten Mal.

5. Häufige Missverständnisse und Korrekturen

Irrtum 1Verwendung des gleichen Spaltmaßes für unterschiedliche Materialien. Korrektur: Bei jedem Materialwechsel muss das Spaltmaß neu eingestellt werden.

Irrtum 2Nur mit bloßem Auge prüfen, niemals eine Fühlerlehre verwenden. Korrektur: Ein Spalt von 0,05 Millimetern ist mit bloßem Auge nicht erkennbar; es müssen Werkzeuge verwendet werden.

Irrtum 3Fehler beim Nachprüfen des Spalts nach dem Einstellen. Korrektur: Nach dem Nachschärfen der Klinge verringert sich der Außendurchmesser, wodurch sich der Spalt entsprechend ändert und neu eingestellt werden muss.

6. Technische Empfehlungen von Mingbai Technology

Für Präzisionsmaschinenklingen Und Spezial-SchneidklingenWir empfehlen:

• Bei der Erstinstallation neuer Schaufeln sollte der Spalt auf 6 % der Materialstärke eingestellt werden.

• Da sich der Außendurchmesser nach jedem Nachschärfen um etwa 0,1 bis 0,2 Millimeter verringert, sollte der Spalt entsprechend um 0,01 bis 0,02 Millimeter verringert werden.

• Bei Hochgeschwindigkeits-Schneidanlagen mit einer Geschwindigkeit von über 100 Metern pro Minute sollte der Spalt im Vergleich zum herkömmlichen Wert um 10 bis 15 % verringert werden, um Vibrationen zu reduzieren.

7. Fallstudie

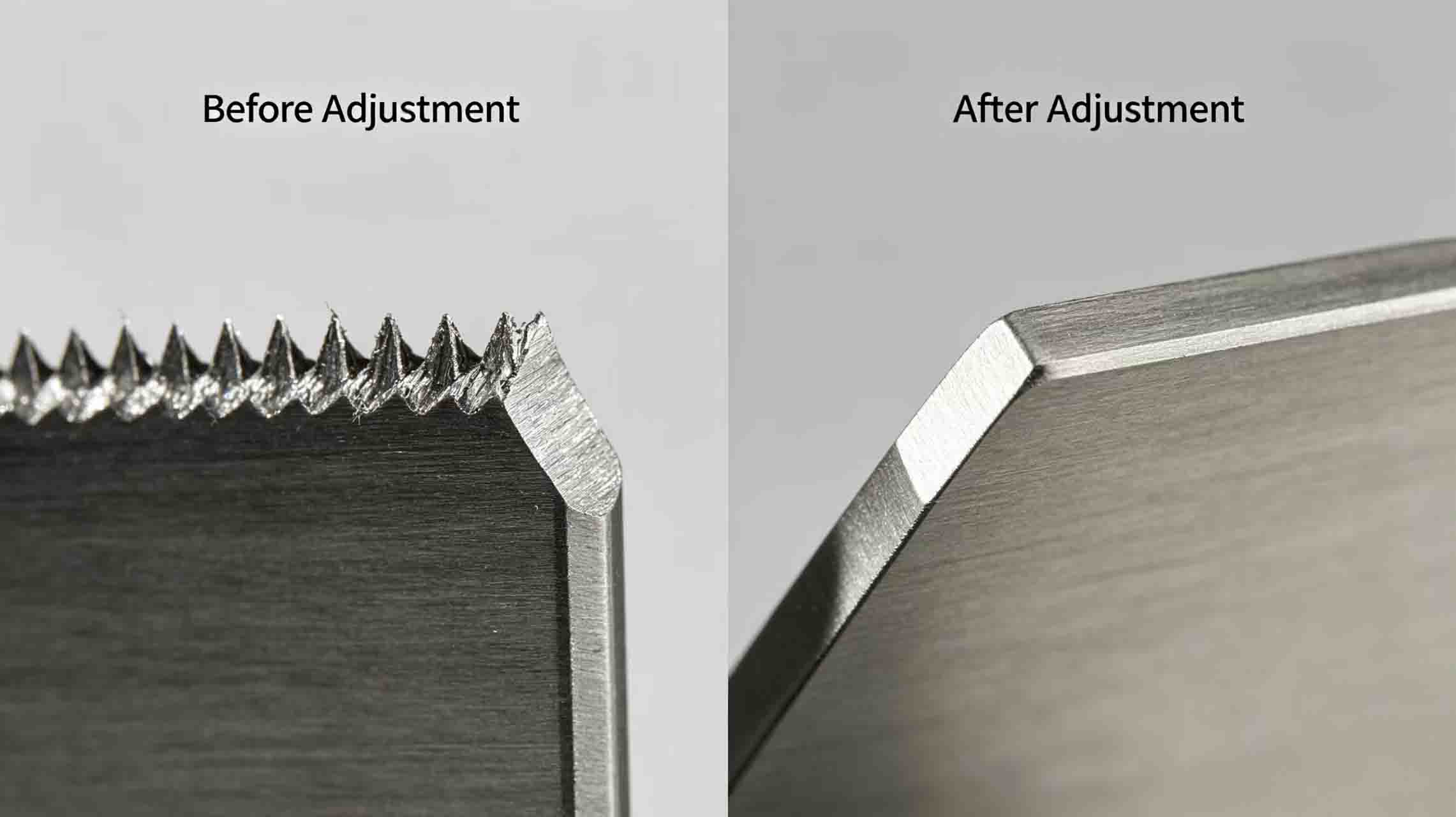

In einem Werk zur Verarbeitung von Haushaltsgeräte-Frontplatten wurde 1,5 mm dickes, verzinktes Stahlblech mit einem konstanten Spalt von 0,05 mm geschnitten, was zu starken Graten an der Schnittkante führte. Nach einer Inspektion vor Ort korrigierten die Ingenieure von Mingbai den Spalt gemäß der Formel auf 1,5 × 6 % = 0,09 mm. Die Grate verschwanden daraufhin sofort, und die Standzeit des Sägeblatts verlängerte sich von zwei auf fünf Wochen.

Abschluss

Die Einstellung des Seitenspalts von Schneidmessern ist kein Hexenwerk, sondern eine Wissenschaft mit klaren Regeln. Beachten Sie den Ausgangspunkt von „5 % bis 10 % der Materialstärke“, messen Sie mit einer Fühlerlehre, überprüfen Sie die Werte mit Probeschnitten und dokumentieren Sie die Ergebnisse. Die Ingenieure von Mingbai Mechanical Tool Technology Co., Ltd. stehen Ihnen jederzeit für die Optimierung des Spalts vor Ort zur Verfügung.
