Wie richtet man Kreissägeblätter richtig aus, um perfekte Schnitte zu erzielen?

Bei Schneidvorgängen ist die Ausrichtungsgenauigkeit von Kreisförmige Klingen Bestimmt unmittelbar die Schnittkantenqualität, die Standzeit des Sägeblatts und die Stabilität der Maschine. Selbst bei Verwendung hochwertiger Schneidklingen oder Brauch SchneidklingenWeicht die axiale Position, die radiale Überlappung oder die Parallelität zwischen Ober- und Unterblatt ab, können Probleme wie Grate, Staub, unebene Schnittkanten oder sogar häufiger Blattbruch auftreten. Mingbai Mechanical Tool Technology Co., Ltd. fasst eine standardisierte Methode zur Ausrichtung von Kreissägeblättern zusammen, die auf jahrelanger Erfahrung in der Inbetriebnahme vor Ort basiert.

1. Die drei Kerndimensionen der Ausrichtung

Die Ausrichtung kreisförmiger Schaufeln hängt von drei unabhängigen, aber miteinander interagierenden Parametern ab:

1. Axiale Ausrichtung (horizontale Richtung)Die relative Position der oberen und unteren Schaufelkante entlang der Achse. Idealerweise sollte die Schneidkante der oberen Schaufel mit der der unteren Schaufel übereinstimmen (oder je nach Materialeigenschaften einen bestimmten Versatz aufweisen).

2. Radiale Überlappung (vertikale Richtung)Die vertikale Überlappungstiefe der oberen und unteren Schneidkanten. Unzureichende Überlappung führt zu unvollständigem Schnitt, während übermäßige Überlappung den Verschleiß beschleunigt.

3. Parallelität der KlingenDer Grad der Parallelität zwischen der oberen und unteren Schaufelachse in der horizontalen Ebene. Eine Nicht-Parallelität führt zu einer Variation des Schaufelspalts in axialer Richtung.

2. Vorbereitung: Reinigung und Inspektion

Vor der Ausrichtung sind folgende Schritte durchzuführen:

• Reinigen Sie die Klingenwelle und die Klingen.Wischen Sie die Wellenoberfläche, die Schaufelbohrung und die Stirnflächen mit einem fusselfreien, mit Alkohol angefeuchteten Tuch ab, um Rostschutzöl, Staub und feine Partikel zu entfernen. Fremdkörper können zu Montagefehlern führen.

• Überprüfen Sie den Zustand der Klinge: Überprüfen Sie die Kante visuell. Präzisionsmaschinenklingen Bei Absplitterungen oder offensichtlichem Verschleiß. Falls vorhanden, sollte die Klinge vor der Installation nachgeschärft werden.

• Wellenrundlauf prüfenMontieren Sie eine Messuhr am Rahmen, wobei die Messspitze senkrecht zum Außendurchmesser der Welle steht. Drehen Sie die Welle langsam; der Rundlauf sollte ≤ 0,005 mm betragen. Liegt der Wert außerhalb der Toleranz, reparieren Sie die Welle.

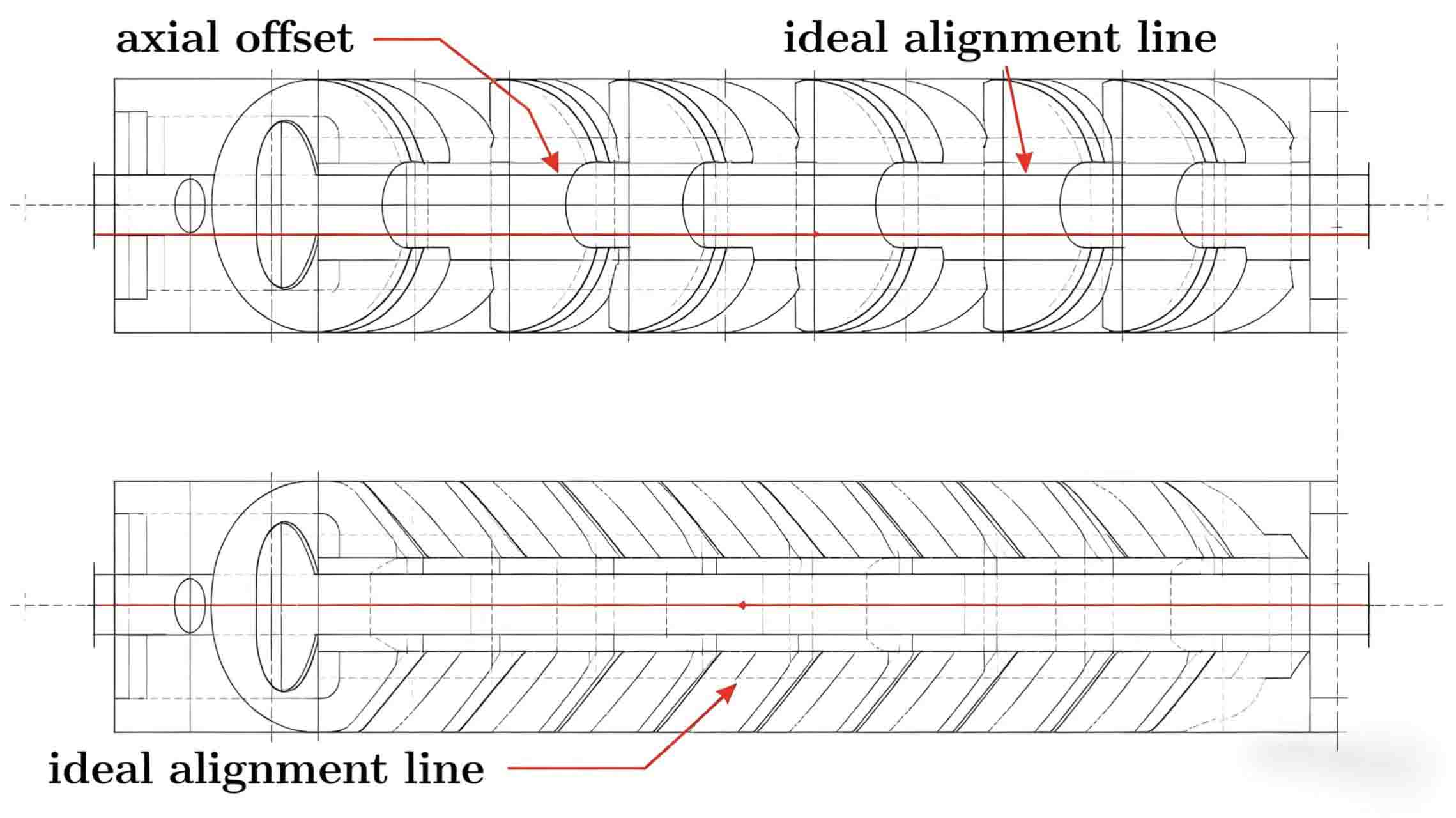

3. Präzise Einstellung der axialen Ausrichtung

Ziel: Die Kantenflächen des obere und untere Kreisscheiben Sie liegen in der gleichen vertikalen Ebene (Nullversatz) oder es wird je nach Materialart ein leichter Versatz festgelegt.

Methode 1: Linealmethode (schnelle Grobeinstellung)

• Drücken Sie eine präzise gerade Kante senkrecht gegen die Seitenflächen der oberen und unteren Klingenkante.

• Stellen Sie die axiale Position des oberen oder unteren Klingenhalters so ein, dass die gerade Kante lückenlos beide Klingenseitenflächen berührt.

• Geeignet für Anwendungen mit geringeren Präzisionsanforderungen.

Methode 2: Fühlerlehren-/Unterlegscheibenmethode (Präzisionsjustierung)

• Verwenden Sie die Kantenfläche der oberen Klinge als Bezugsfläche.

• Setzen Sie Präzisionsscheiben zwischen das untere Messer und den Wellenabstandshalter ein oder verwenden Sie die Feineinstellschraube am Messerhalter, um das Messer zu bewegen.

• Messen Sie den Spalt zwischen den Kantenflächen der oberen und unteren Tragflügel mit einer Fühlerlehre. Der Zielwert ist 0 (kein Spalt). Bei ultradünnen Tragflügeln kann ein negativer Versatz von 0,01–0,03 mm (oberer Tragflügel leicht überstehend) eingestellt werden.

Methode 3: Laser-Ausrichtungswerkzeug (höchste Präzision)

• Verwenden Sie ein Zweistrahl-Laser-Ausrichtungswerkzeug mit Sensoren, die an den oberen und unteren Schaufelwellen angebracht sind und die axiale Abweichung in Echtzeit anzeigen.

• Einstellen, bis die Abweichung ≤ 0,01 mm beträgt. Geeignet für Hochgeschwindigkeits-Breitbandschneidanlagen.

4. Einstellen der radialen Überlappung

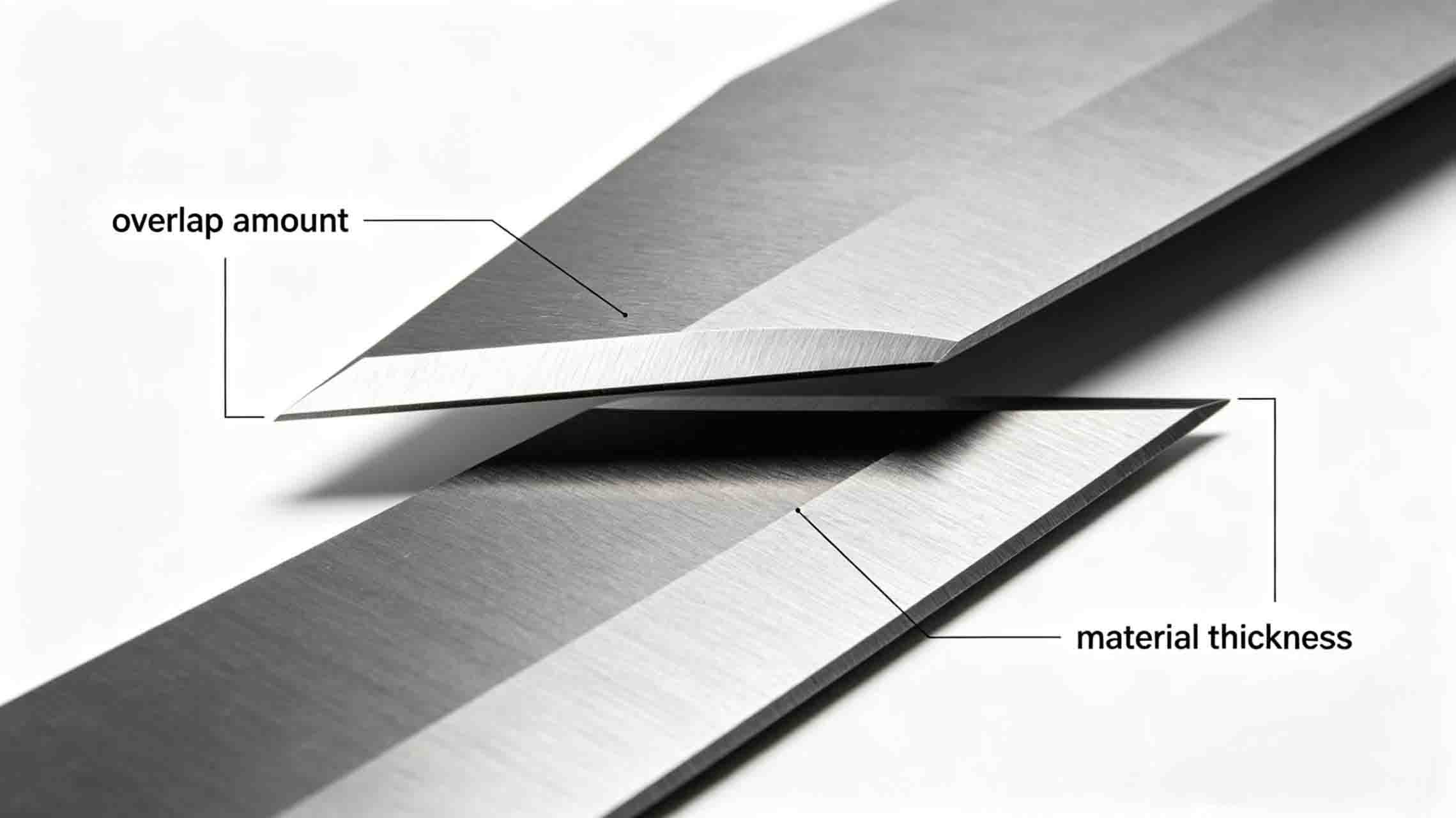

Die Überlappung ist der Abstand, um den der tiefste Punkt der oberen Klingenkante unter den höchsten Punkt der unteren Klingenkante reicht.

FaustregelÜberlappung = Materialstärke × (30 % ~ 50 %)

• Dünne Materialien (<0,1 mm)Um eine Verformung der Kanten durch übermäßige Kompression zu vermeiden, sollte eine geringere Überlappung (30 %) verwendet werden.

• Dicke Materialien (>1 mm): Verwenden Sie eine größere Überlappung (50%), um einen vollständigen Schnitt zu gewährleisten.

• Harte und spröde Materialien (Siliziumstahl, Glasfaser): Die Überlappung sollte entsprechend reduziert werden, um das Risiko von Absplitterungen zu verringern.

Einstellmethode:

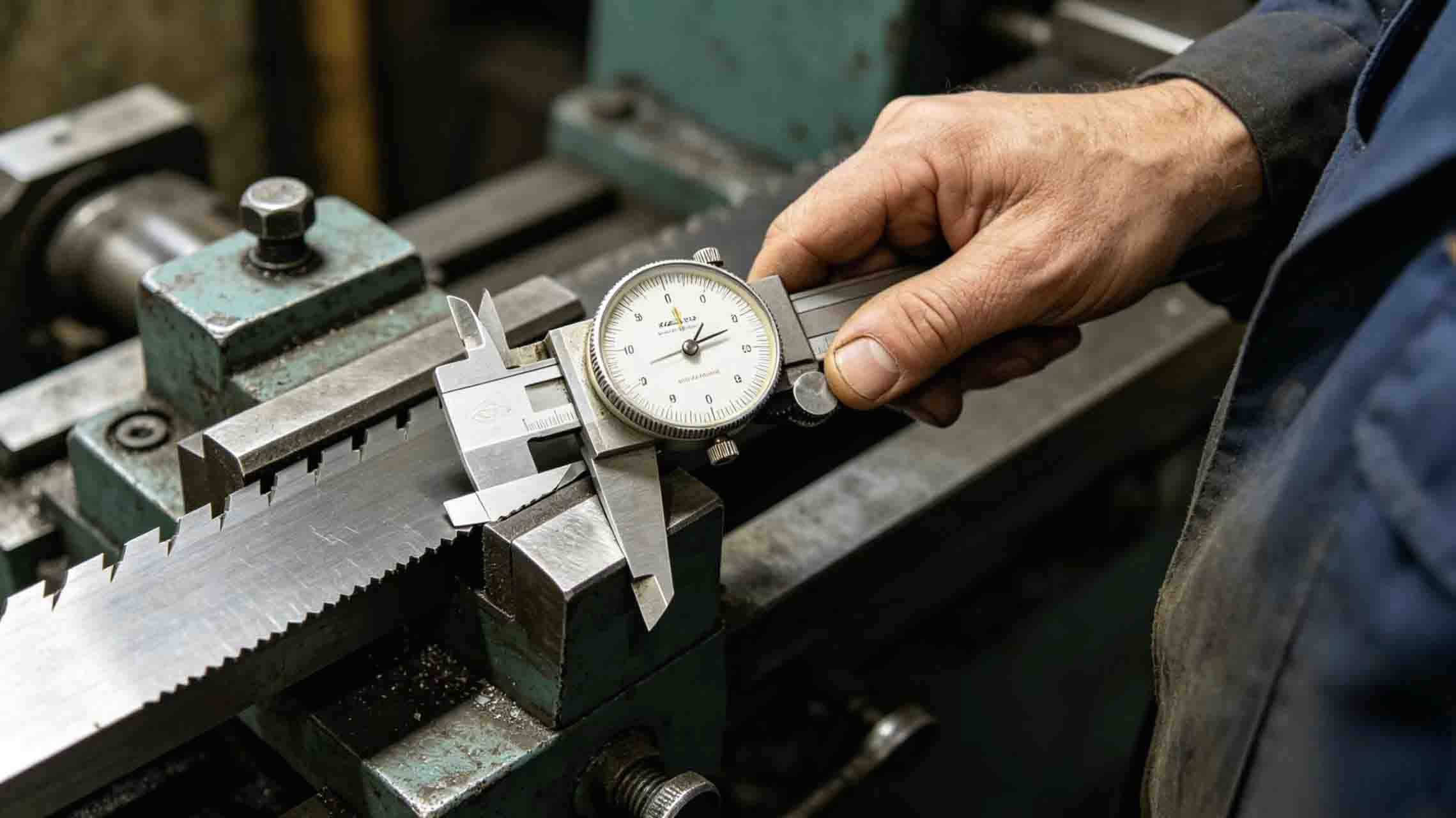

• Lösen Sie die Kontermutter des Klingenhalters, drehen Sie die Feineinstellschraube und messen Sie gleichzeitig den vertikalen Abstand zwischen der oberen und unteren Klingenkante mit einer Fühlerlehre oder einem Messschieber.

· Für CNC-gefräste KlingenDie Überlappung kann im Bereich von 0,05-0,3 mm kontrolliert werden, wobei der genaue Wert durch Probeschnitte optimiert wird.

5. Parallelität prüfen und korrigieren

Selbst wenn die axiale Position und die Überlappung korrekt sind, variiert der Schaufelspalt entlang der Achse, wenn die oberen und unteren Schaufelwellen nicht parallel verlaufen.

Prüfmethode:

• Messen Sie mit einer Fühlerlehre den Abstand zwischen den oberen und unteren Klingen an beiden Enden der Welle.

• Der Unterschied im Spalt zwischen den beiden Enden entspricht dem Parallelitätsfehler. Zulässige Abweichung ≤ 0,02 mm pro Meter.

Korrekturmethode:

• Bei verstellbaren Klingenhaltern kann der Fehler durch Justieren von Unterlegscheiben oder Exzenterhülsen am Lagergehäuse an einem Ende beseitigt werden.

• Bei festen Wellen die Montagefläche abschleifen oder durch höherpräzise Distanzstücke ersetzen.

6. Überprüfung und Probeschnitt

Nachdem Sie die oben genannten Anpassungen vorgenommen haben, überprüfen Sie den Effekt mit einem Probeschnitt:

1. Statische AbdruckprüfungLegen Sie Kohlepapier und einen weißen Papierstreifen zwischen die obere und untere Klinge. Drehen Sie die Klingenwelle von Hand eine Umdrehung und prüfen Sie, ob der Abdruck durchgehend und gleichmäßig breit ist.

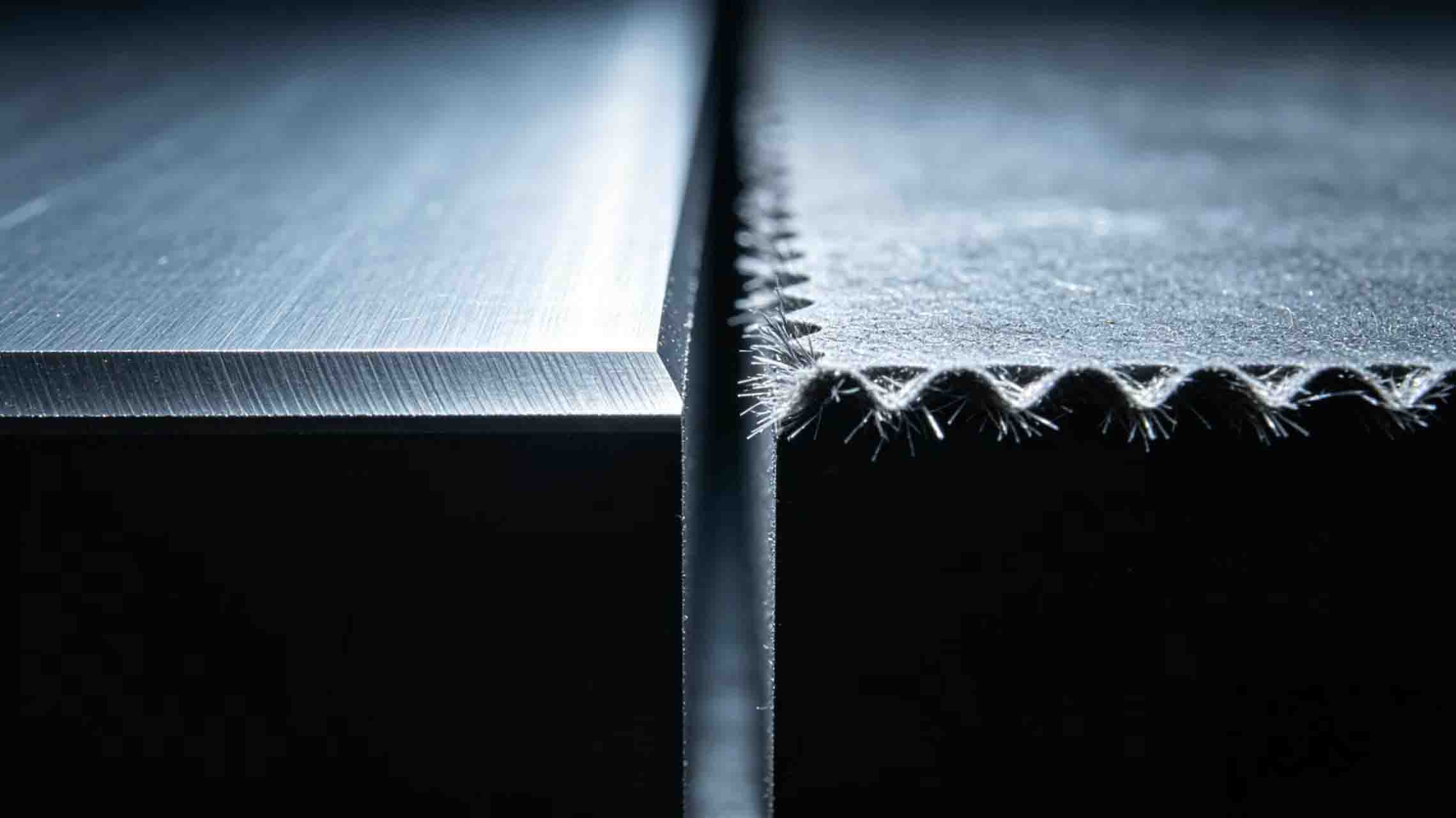

2. Dynamischer Probeschnitt: Schneiden Sie ein Stück des Materials mit normaler Geschwindigkeit ein und untersuchen Sie die Schnittkante:

• Glatt, gratfrei → gute Ausrichtung

• Grate auf einer Seite → axialer Versatz

• Rundum Grate mit weißlicher Schneide → unzureichende Überlappung oder stumpfe Klinge

• Wellenförmige Schneide → mangelhafte Parallelität oder übermäßiger Rundlauf der Klinge

3. Probe aufbewahren: Bewahren Sie die Probeschnittprobe als Referenz für zukünftige Anpassungen auf.

7. Professioneller Support von Mingbai Technology

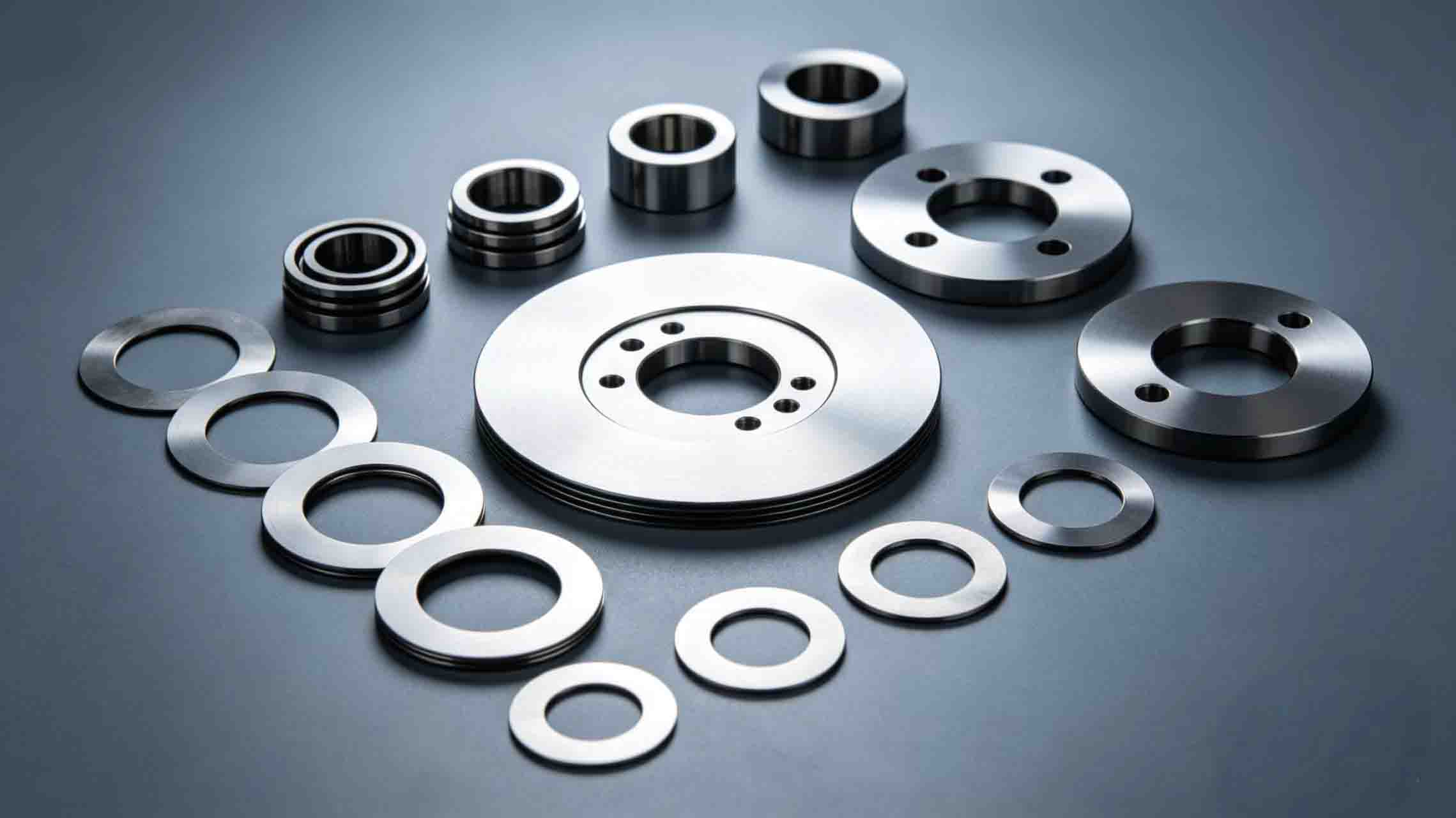

Mingbai Mechanical Tool Technology Co., Ltd. bietet nicht nur hochpräzise Neben kundenspezifischen Klingen, Kreissägeblättern und Schneidklingen bietet das Unternehmen seinen Kunden auch Folgendes an:

• Schulungen zur Rotorblattausrichtung vor Ort

• Präzisions-Distanz- und Unterlegscheibensätze

• Rundlaufprüfungsberichte für die Klinge (werden jeder gelieferten Klinge beigefügt)

• Fernanleitung per Video für Anpassungen

Abschluss

Das korrekte Ausrichten von Kreissägeblättern ist nicht kompliziert, erfordert jedoch Geduld, geeignetes Werkzeug und Kenntnisse der drei wichtigsten Parameter. Die Integration der Ausrichtung in den standardisierten Ablauf jedes Sägeblattwechsels kann die Schnittqualität deutlich verbessern, die Lebensdauer der Sägeblätter verlängern und die Ausfallrate der Geräte reduzieren. Bei weiteren Fragen zur Sägeblattausrichtung wenden Sie sich bitte an das technische Team von Mingbai Technology.
