Warum vibrieren die Klingen Ihrer Schneidemaschine und wie können Sie sie stabilisieren?

Auf Schneidproduktionslinien, anormale Vibrationen von Schneidklingen oder Kreisförmige Klingen Vibrationen sind ein gefährliches Signal. Sie hinterlassen nicht nur wellenförmige Spuren und Grate an der Materialkante, sondern beschleunigen auch den Verschleiß der Klinge, beschädigen die Klingenwellenlager und können sogar zu Klingenbrüchen führen. Viele Bediener glauben fälschlicherweise, die Ausrüstung sei veraltet, aber tatsächlich sind die meisten Vibrationen auf Verschleiß zurückzuführen. Schneidklingen Vibrationen haben mehrere, schnell identifizierbare Ursachen. Mingbai Mechanical Tool Technology Co., Ltd. unterstützt Sie basierend auf praktischer Erfahrung bei der Diagnose der Ursachen von Vibrationen und bietet Ihnen praktische Methoden zur Stabilisierung Ihrer Sägeblätter.

1. Häufige Ursachen für Vibrationen an Schneidmessern

1. Falsche Einstellungen für Klingenspalt oder Überlappung

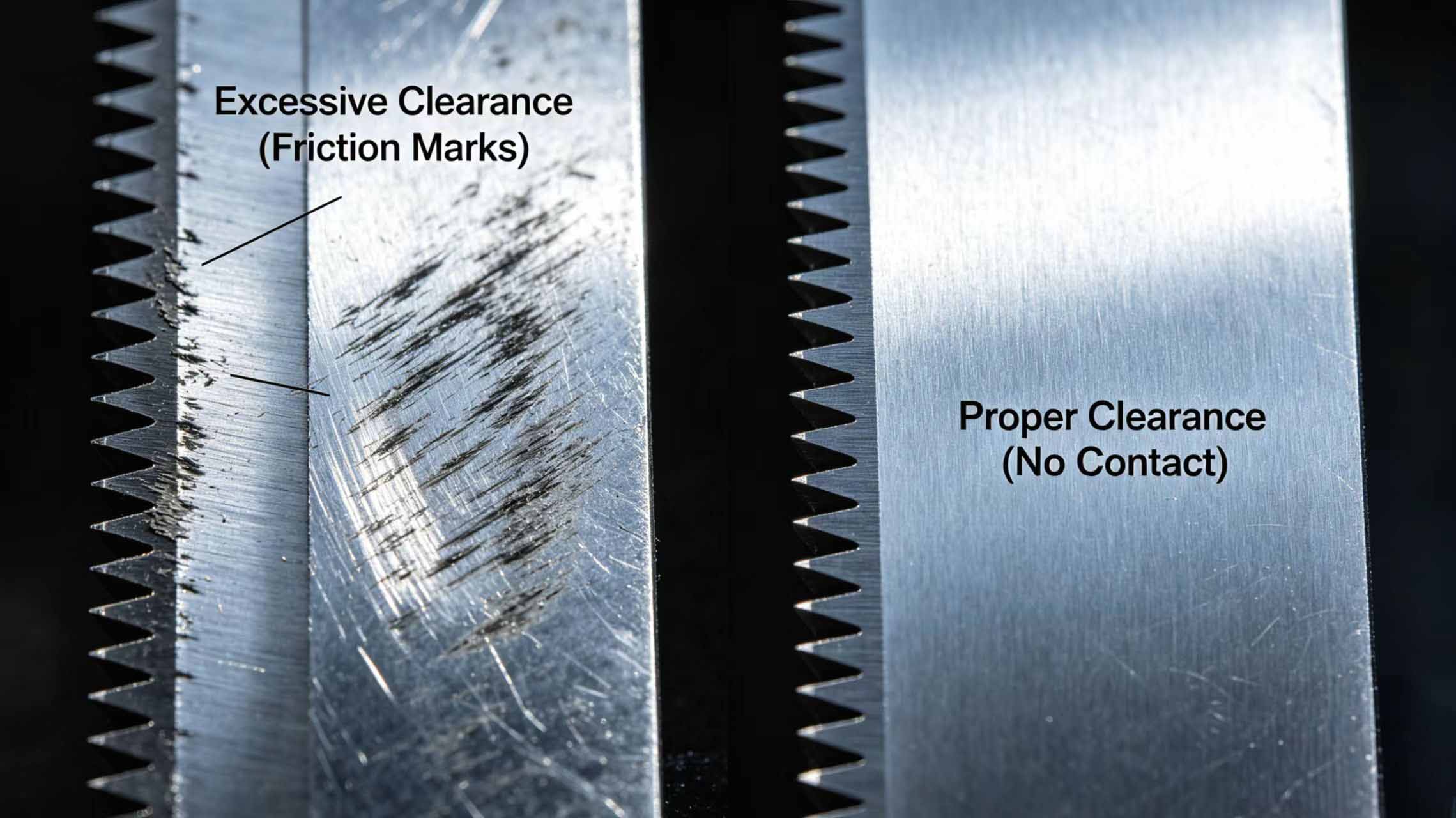

•Zu geringer Spalt: Ober- und Unterflügel reiben und drücken aneinander, wodurch periodische Stöße entstehen.

•Zu großer Spalt: Das Material wird in der Schneidzone gedehnt und dann plötzlich freigegeben, was zu seitlichen Klingenoszillationen führt.

•Zu starke Überlappung: Die Klingen schneiden zu tief, der Schnittwiderstand steigt sprunghaft an und zwingt die Klinge zur seitlichen Ablenkung.

2. Übermäßiger Rundlauf des Messers oder der Messerwelle

• Schlechte Rundlaufgenauigkeit zwischen Bohrung und Außendurchmesser Kreisförmige Klingen (>0,01 mm) erzeugt pro Umdrehung einen radialen Stoß.

•Eine verbogene Schaufelwelle oder verschlissene Spindellager verursachen nach der Schaufelmontage einen übermäßigen axialen Rundlauf.

• Die Befestigungsmuttern des Sägeblatts waren nicht ordnungsgemäß angezogen, wodurch sich das Sägeblatt minimal auf der Welle bewegen konnte.

3. Asymmetrische Klingengeometrie oder ungleichmäßiger Verschleiß

• Lokale Absplitterungen oder Abnutzungsspuren an der Kante erzeugen bei der Rotation ungleichmäßige Kräfte.

• Das asymmetrische Schleifen der Freiwinkel auf beiden Seiten der Schaufel führt zu einer einseitigen Belastung.

4. Unzureichende strukturelle Steifigkeit der Ausrüstung

• Der Überstand der Klingenhalterung ist zu lang und bietet nicht genügend Halt.

• Lockere Verriegelungsmechanismen verursachen unter Schnittkräften hochfrequentes Rattern.

5. Änderungen des Materials oder der Betriebsbedingungen

• Große Dickenschwankungen oder eine hohe Härte an den Materialverbindungen verursachen eine sofortige Belastung der Klinge.

• Unzureichende Schmierung oder verstopfte Kühlschmierstoffdüsen verursachen Reibungswärme und thermische Verformung der Klinge.

2. Wie lässt sich die Ursache der Vibration diagnostizieren?

Bei angehaltener Maschine die folgenden Schritte in folgender Reihenfolge durchführen:

1. Geräuschprüfung im Leerlauf: Material entfernen und die Sägeblätter im Leerlauf laufen lassen. Wenn die Vibrationen anhalten, liegt das Problem am Sägeblatt oder an der Welle; wenn es ruhig ist, liegt das Problem am Spalt oder am Material.

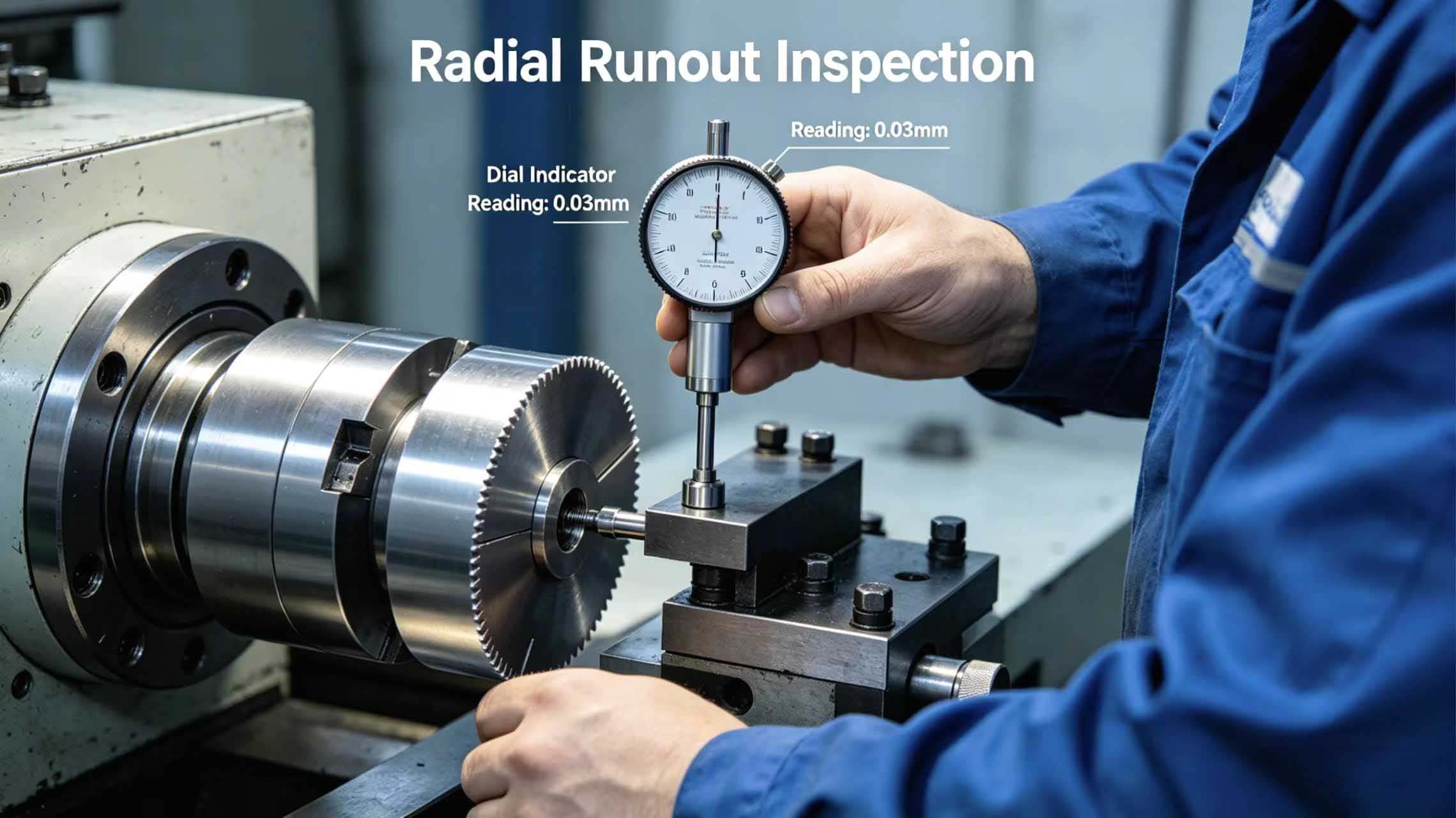

2. Messung mit der Messuhr: Messen Sie den Radial- und Axialrundlauf des äußeren Schaufeldurchmessers. Präzisionsmaschinenklingen Erfordern einen radialen Rundlauf von ≤ 0,005 mm und einen axialen Rundlauf von ≤ 0,008 mm.

3. Markierungstest: Markierfarbe auf die obere und untere Klingenkante auftragen, auf weißes Papier drücken und prüfen, ob der Abdruck gleichmäßig und durchgehend ist. Ein unterbrochener Abdruck deutet auf ungleichmäßige Spalten hin.

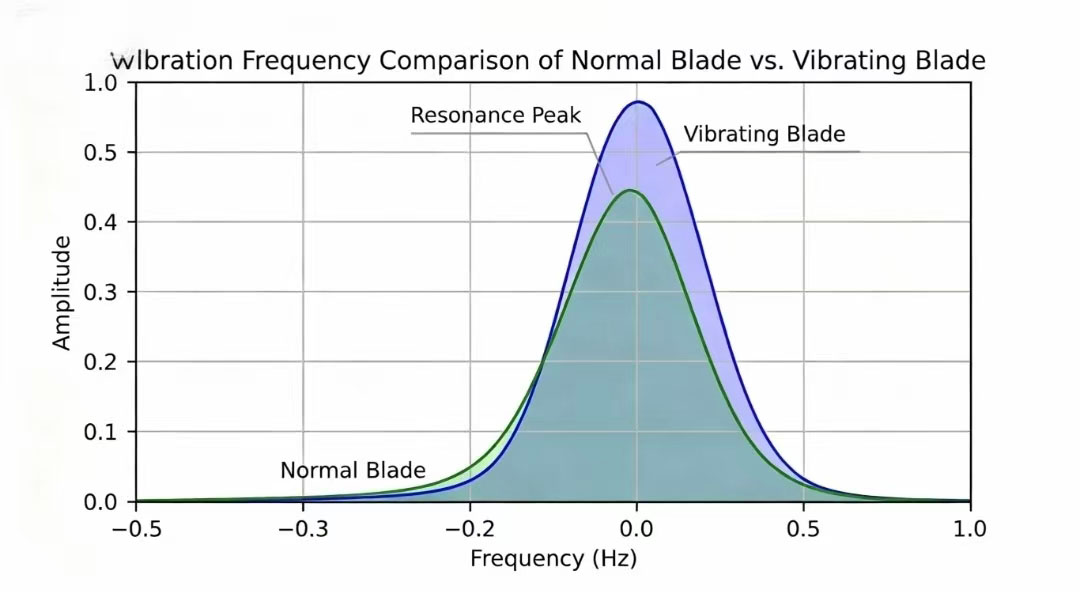

4. Frequenzanalyse: Schwingungsfrequenz, die mit der Drehzahl der Schaufelwelle übereinstimmt → exzentrische Schaufel oder Welle; Frequenz ein ganzzahliges Vielfaches der Drehzahl → mehrere abgebrochene Kanten.

3. Fünf Maßnahmen zur Stabilisierung von Schneidklingen

1. Klingenspalt und Überlappung neu kalibrieren.

• Stellen Sie den Spalt mithilfe einer Fühlerlehre oder eines Laser-Ausrichtwerkzeugs auf 5–10 % der Materialstärke ein. Beginnen Sie mit dem Minimalwert und erhöhen Sie ihn schrittweise, bis keine Grate und Vibrationen mehr vorhanden sind.

• Die Überlappung sollte 30–50 % der Materialstärke betragen. Verwenden Sie den unteren Grenzwert für dünne, den oberen Grenzwert für dicke Materialien.

2. Sicherstellen der Präzision von Klinge und Klingenwelle

• Vor dem Einbau von Spezialklingen den Wellenrundlauf mit einer Messuhr prüfen. Liegt dieser außerhalb der Toleranz, die Spindellager austauschen oder den Zapfen nachschleifen.

• Wählen Sie Mingbai Technology Kreisschleifscheiben mit hoher Rundlaufgenauigkeit (der Ausgangsbericht garantiert eine Rundlaufgenauigkeit von ≤ 0,003 mm).

• Verwenden Sie einen Drehmomentschlüssel, um die Klingenmuttern über Kreuz anzuziehen; die empfohlenen Drehmomentwerte entnehmen Sie der Bedienungsanleitung der Klinge.

3. Optimierung der Schaufelgeometrie

• Bei vibrationsanfälligen Bedingungen sollte der Spaltwinkel verringert werden. Spezial-Schneidklingen um 2°-3°, um die Kantenunterstützung zu erhöhen.

•Verwenden Sie ungleiche Zahnteilungen oder spiralförmige Zahnflanken (für bestimmte Maschinenmodelle), um Resonanzfrequenzen zu unterbrechen.

4. Erhöhung der Gerätesteifigkeit

• Die Überhanglänge des Klingenhalters verkürzen und zusätzliche Stützhalterungen anbringen.

• Überprüfen Sie alle Verriegelungsbolzen und ersetzen Sie verschlissene Antivibrationsscheiben.

5. Betriebsbedingungen und Schmierung stabilisieren

• Sicherstellen, dass die Dickenschwankungen des Eingangsmaterials ≤ ±5 % betragen. Falls diese nicht beherrschbar sind, wählen Sie CNC-gefräste Klingen mit vibrationsdämpfenden Nuten.

• Sorgen Sie für ausreichend Kühlschmierstoff und richten Sie die Düsen auf die Eintrittszone des Schneidvorgangs, um Wärme abzuführen und Späne auszuspülen.

4. Antivibrationslösungen für Klingen von Mingbai Technology

Für vibrationssensible Längsteilanlagen hat die Mingbai Mechanical Tool Technology Co., Ltd. eine spezielle Antivibrationsserie entwickelt:

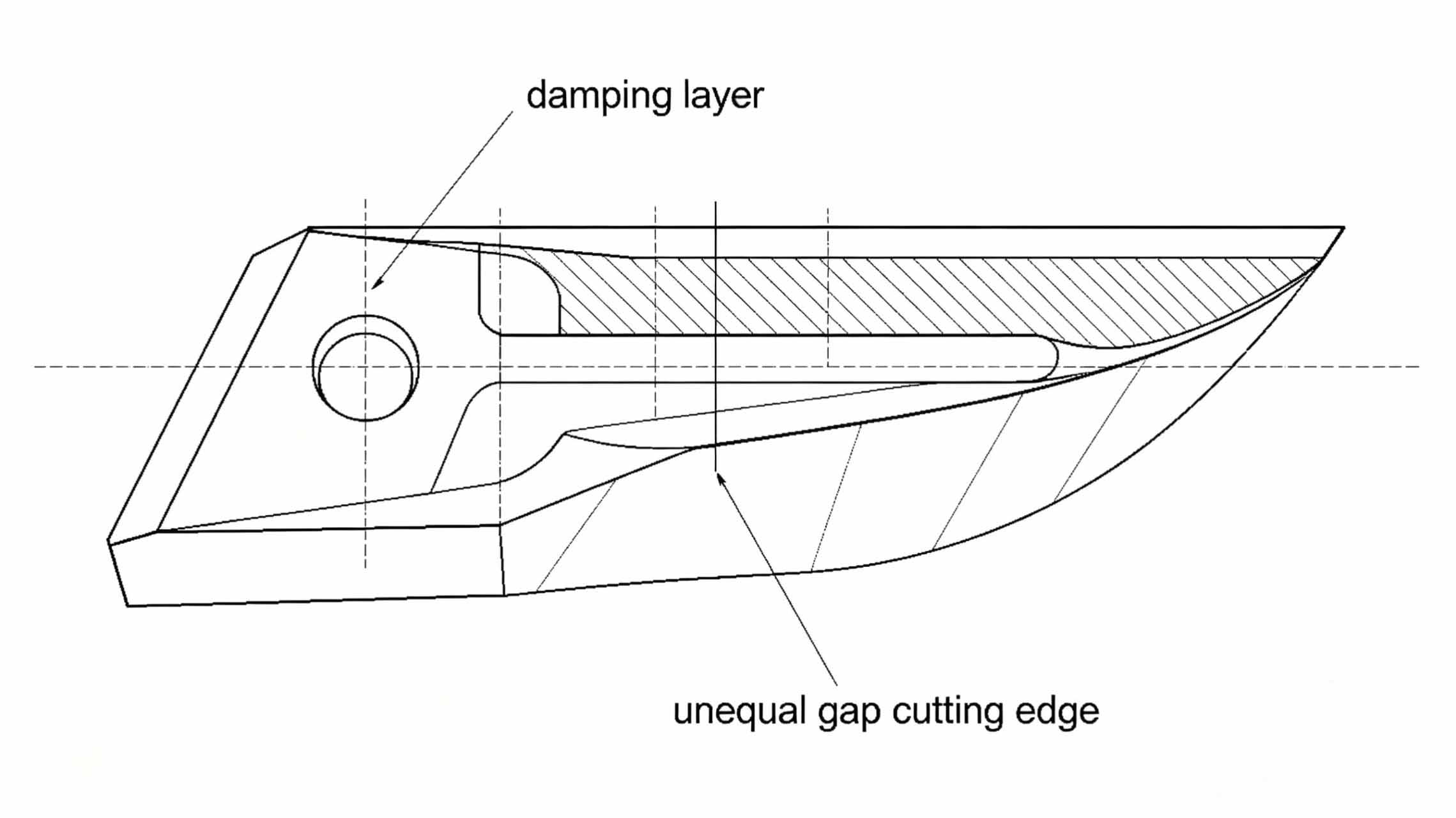

• Ungleichmäßige Freikante: Geringfügige Abweichungen in der Kantenhöhe entlang des Umfangs, um die Resonanzphasenverriegelung zu unterbrechen.

• Dämpfungsschicht-Verbundblatt: Polymerdämpfungsmaterial ist im Inneren des Blattkörpers eingebettet, um hochfrequente Schwingungen zu absorbieren.

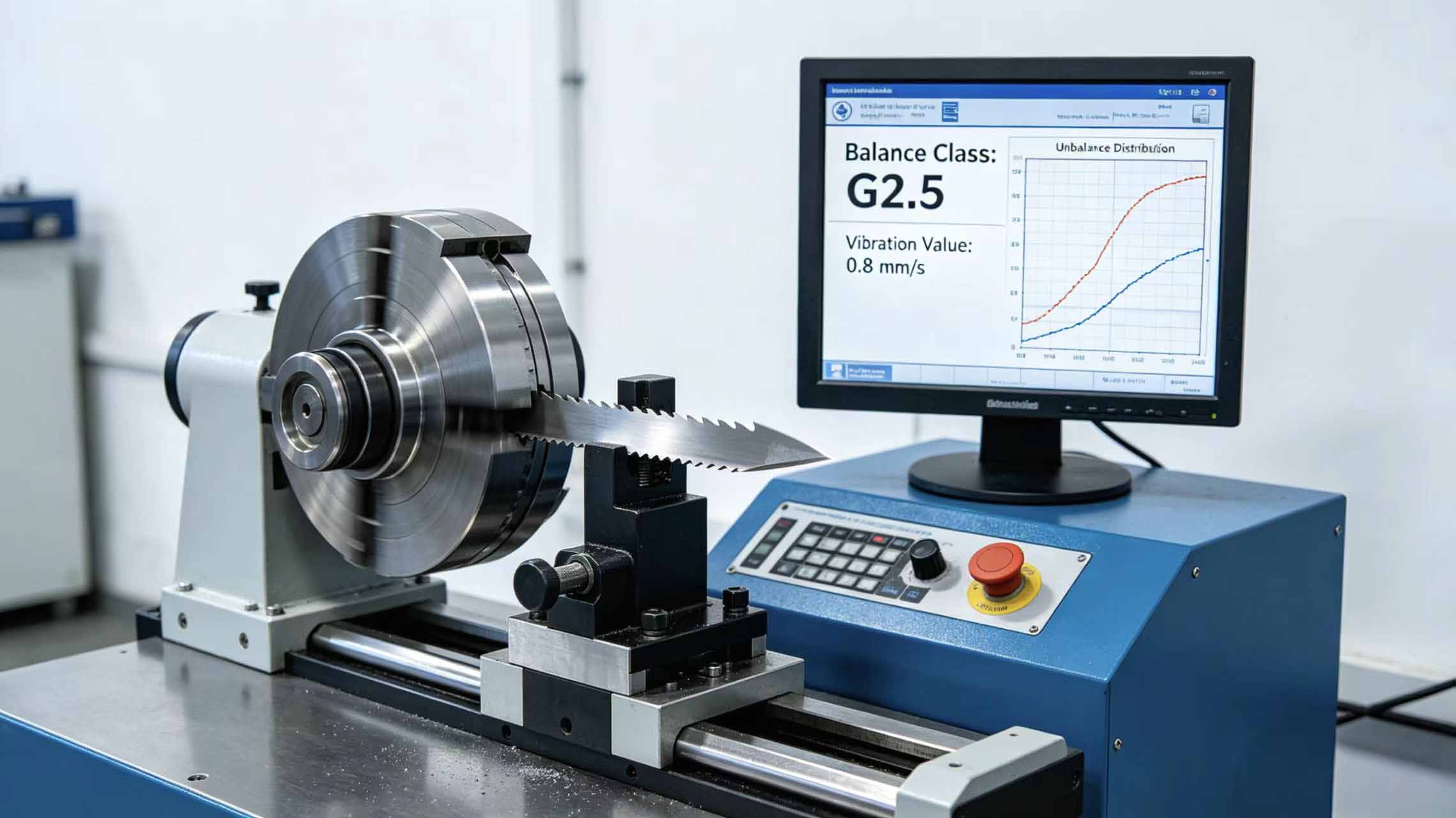

• Ausgewuchtete Klingen: Jede Schneidklinge wird vor dem Versand einer dynamischen Auswuchtung der Güteklasse G2.5 unterzogen, um systembedingte Unwuchtkräfte zu eliminieren.

Wir bieten auch Vibrationsprüfungen vor Ort an, bei denen wir mit tragbaren Vibrationsmessgeräten Frequenzspektren erfassen, Vibrationsquellen genau lokalisieren und Optimierungsberichte erstellen.

5. Fallstudie

Eine Anlage zum Schneiden von Batterieelektroden war starken Vibrationen ausgesetzt. Kreisförmige Klingen Bei einer Schnittgeschwindigkeit von über 80 m/min entstanden gezackte Schnittkanten. Eine Inspektion des Mingbai-Teams vor Ort ergab: Der Rundlauf der Sägewelle betrug 0,03 mm (Standard: 0,005 mm), und der Sägeblattspalt war auf lediglich 3 % der Materialstärke eingestellt. Nach Empfehlung, die Welle zu schleifen und den Spalt auf 8 % anzupassen, verschwanden die Vibrationen, die Schnittgeschwindigkeit stieg auf 120 m/min, und die Standzeit des Sägeblatts verdoppelte sich.

Abschluss

Vibrationen an Schneidmessern sind niemals „normal“. Von Spalteinstellungen und Messerpräzision bis hin zur Steifigkeit der Anlage kann jedes Glied eine Vibrationsquelle sein. Mingbai Mechanical Tool Technology Co., Ltd. bietet nicht nur hochwertige Kreisförmige Klingen, Schneidklingen, Und SpezialklingenWir fungieren aber auch als Ihr Problemdiagnose-Experte vor Ort. Kontaktieren Sie uns, um den reibungslosen und leisen Betrieb Ihrer Schneidanlage wiederherzustellen.
