Was ist der ideale Fasenwinkel für Schneidmesser in der Papier- und Folienverarbeitung?

Beim Querschneiden oder Schlitzen von Papier, Folie und Selbstklebeetiketten ist der Fasenwinkel (Kantenwinkel) von Kreisförmige Klingen oder Schneidklingen Der optimale Anstellwinkel beeinflusst Schnittqualität, Standzeit des Sägeblatts und Staubentwicklung unmittelbar. Viele Anwender orientieren sich bei der Wahl des Anstellwinkels an ihrer Erfahrung in der Metallbearbeitung, was zu Papierflusen, Folienfädenbildung oder sogar Sägeblattausbrüchen führen kann. Mingbai Mechanical Tool Technology Co., Ltd. erläutert daher anhand der Materialeigenschaften von Papier und Folie den idealen Anstellwinkelbereich und die Auswahlkriterien.

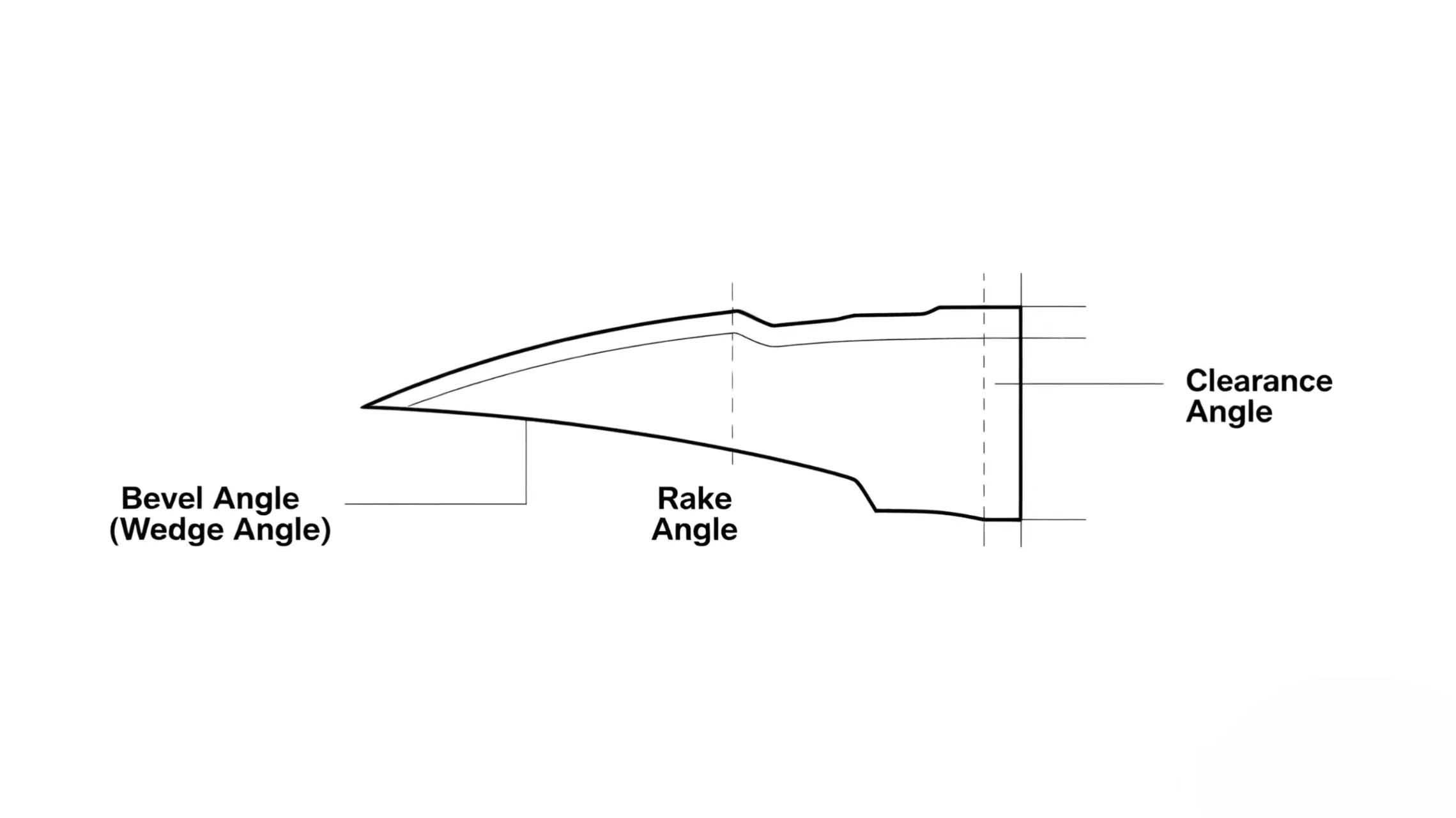

1. Was ist der Fasenwinkel?

Bei Trennmessern bezieht sich der Fasenwinkel typischerweise auf den Schneidenkeilwinkel (den Winkel zwischen den beiden Schneidflächen). SpezialklingenDieser Winkel bestimmt das Verhältnis zwischen Schärfe und Schnittfestigkeit. Ein kleinerer Winkel ergibt eine höhere Schärfe und einen geringeren Schnittwiderstand, führt aber zu einer empfindlicheren Schneide. Ein größerer Winkel ist fester, kann aber die Materialkante beim Schneiden beschädigen.

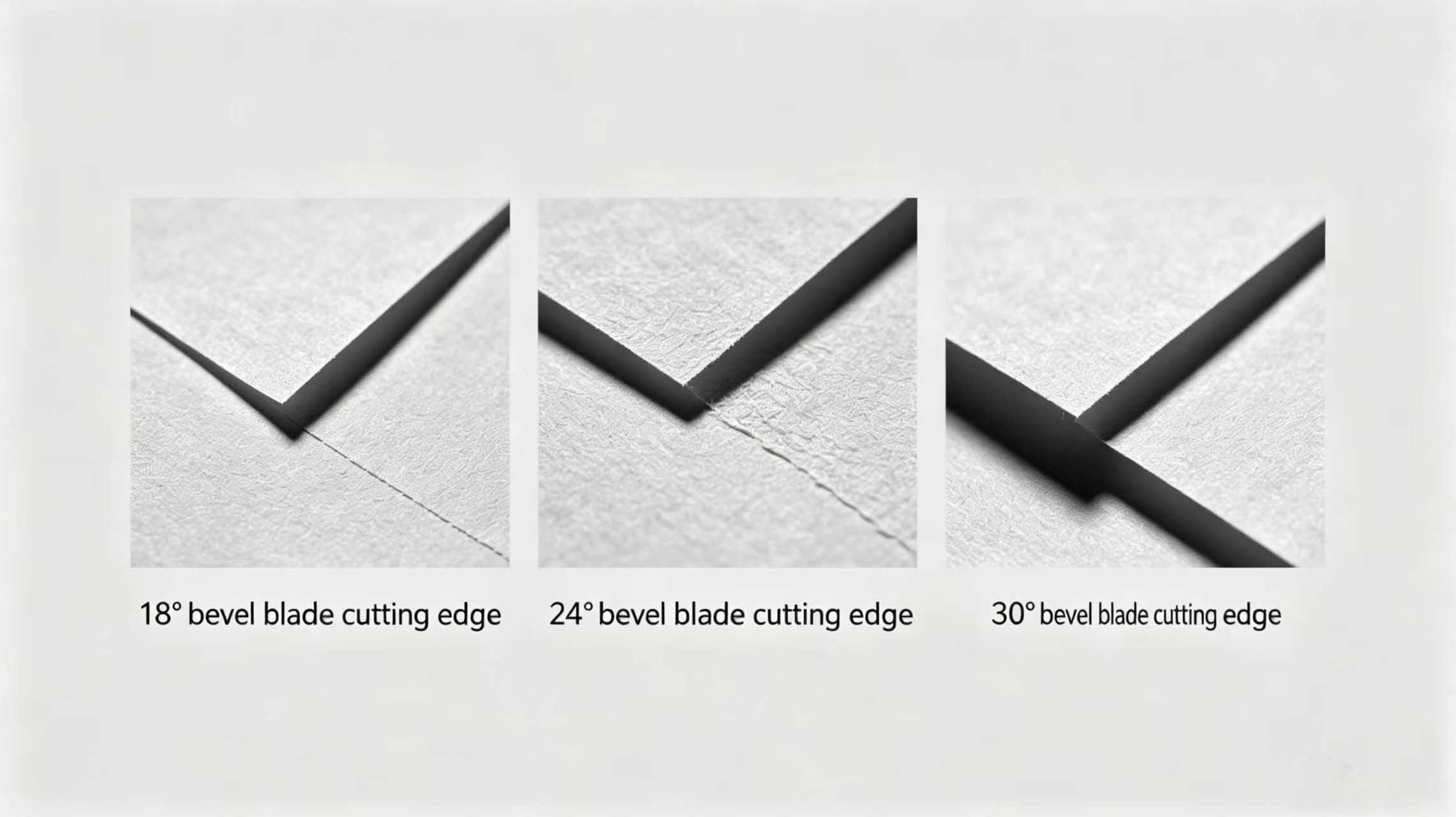

2. Idealer Fasenwinkel zum Papierschneiden

Papier besteht aus Pflanzenfasern mit richtungsabhängigen Eigenschaften (unterschiedliche Längs- und Querfestigkeit) und ist empfindlich gegenüber Graten.

• Normales Druckpapier, Kulturpapier (60-120 g/m²): Empfohlener Fasenwinkel 21°-24°. Dieser Winkel schneidet Fasern sauber und ohne Ausfransen. Zu klein (<18°) führt zu schnellem Kantenverschleiß; zu groß (>28°) verursacht Eindellungen und Papierstaub.

• Kraftpapier, Karton (200-400 g/m²)Empfohlener Fasenwinkel: 25°–28°. Dickeres Papier benötigt eine stärkere Kantenunterstützung, um Ausfransungen zu vermeiden. Erhöhen Sie außerdem den Freiwinkel entsprechend auf 10°–12°, um die Reibung zu verringern.

• Kohlepapier, ThermopapierEmpfohlener Fasenwinkel 18°–20°. Diese Materialien haben empfindliche Beschichtungen und erfordern extrem scharfe Klingen. Präzisionsklingen mit Spiegelpolitur werden empfohlen.

3. Idealer Fasenwinkel für das Folienschneiden

Kunststofffolien sind duktil und wärmeempfindlich und neigen dazu, sich beim Schneiden zu dehnen oder zu schmelzen.

• PE-, PP-Folien (20-100 μm)Empfohlener Fasenwinkel: 16°–19°. Weiche Folien erfordern eine sehr scharfe Kante, um Dehnungsverformungen zu minimieren. Freiwinkel von 8°–10° und DLC-Beschichtung verhindern Anhaften.

• PET-, BOPP-Folien (12-50 μm)Empfohlener Fasenwinkel 18°–22°. Diese Werkstoffe sind hochfest, erzeugen jedoch statischen Staub. Eine moderate Schärfe mit TiN- oder TiAlN-Beschichtung ist optimal.

• Polyimidfolie (PI, für flexible Schaltungen)Empfohlener Fasenwinkel: 20°–23°. Das Material ist verschleißfest und teuer und erfordert daher sowohl Schärfe als auch Langlebigkeit. Spezielle Schneidklingen mit Mikropassivierung werden empfohlen.

4. Fasenwinkel für selbstklebende Etiketten / Verbundmaterialien

Selbstklebende Etiketten bestehen aus Obermaterial, Klebeschicht und Trennfolie. Der Klebstoff neigt dazu, beim Schneiden an der Klinge haften zu bleiben.

• Selbstklebende Etiketten: Empfohlener Fasenwinkel 22°–25°. Etwas größer als normales Papier, mit Antihaftbeschichtung (Teflon oder Nickel-Fluor) versehen. Die Kantenoberfläche muss auf Ra ≤ 0,1 μm poliert werden.

• Aluminium-Kunststoff-VerbundfolieEmpfohlener Fasenwinkel 25°–30°. Die Metallschicht erhöht den Verschleiß und erfordert daher eine schärfere Schneide. Hartmetall-Kreistrennscheiben werden empfohlen.

5. Allgemeine Grundsätze für die Auswahl des Fasenwinkels

1. Je dünner und weicher das Material, desto kleiner der Fasenwinkel (z. B. wird bei einer 12 μm dicken Kondensatorfolie ein Winkel von 15° verwendet).

2. Je dicker und härter das Material, desto größer der Fasenwinkel (z. B. werden bei 400 g/m² Karton 28° verwendet).

3. Für Hochgeschwindigkeitsschnitte kann ein etwas kleinerer Fasenwinkel verwendet werden (reduziert die Schnittwärme); für Niedriggeschwindigkeitsschnitte oder manuelle Schnitte kann ein etwas größerer Winkel akzeptabel sein.

4. Beschichtungen können einen unzureichenden Fasenwinkel ausgleichen: Beispielsweise kann ein 22°-Winkel mit DLC-Beschichtung eine ähnliche Schneidleistung wie ein 18°-Winkel erzielen und gleichzeitig die Schneidkantenfestigkeit erhalten.

6. Wie lässt sich der ideale Fasenwinkel überprüfen?

· PapierPrüfen Sie, ob die Schnittkante glatt und frei von Papierstaub ist. Untersuchen Sie die Faserquerschnitte unter Vergrößerung auf saubere Schnitte.

· FilmDehnen Sie die Schnittkante, um zu prüfen, ob noch ungeschnittene Filamente vorhanden sind. Tasten Sie nach Graten.

• Selbstklebende Etiketten: Achten Sie darauf, ob Klebstoff aus dem Schnitt austritt und die Klinge verunreinigt.

Anpassungsdienste von Mingbai Technology

Wir bieten die individuelle Anpassung des Fasenwinkels für Kreissägeblätter, Schneidmesser und CNC-gefräste KlingenGeben Sie einfach Materialart, Dicke und Schnittgeschwindigkeit an, und unsere Ingenieure berechnen den optimalen Fasenwinkel und erstellen einen Prüfbericht zum Schneidwinkel. Jede kundenspezifische Klinge kann gemäß Ihren Anforderungen auf eine Genauigkeit von ±0,5° geschliffen werden.

Abschluss

Bei der Papier- und Folienverarbeitung gibt es keinen „universellen Fasenwinkel“. Der richtige Ansatz besteht darin, den passenden Kantenwinkel anhand der spezifischen Materialeigenschaften auszuwählen. Mingbai Mechanical Tool Technology Co., Ltd. unterstützt Sie mit seiner Materialexpertise und Präzisionsschleiftechnologie dabei, grat- und staubfreie, perfekte Schnitte zu erzielen.
