Welche Maßparameter sind bei der Anpassung von Maschinenschaufeln am fehleranfälligsten?

Bei der Anpassung Spezialklingen, Kreisförmige Klingen, oder SchneidklingenSelbst scheinbar geringfügige Maßabweichungen können die Installation verhindern, die Schnittqualität beeinträchtigen oder sogar Geräte beschädigen. Mingbai Mechanical Tool Technology Co., Ltd. bearbeitet jährlich Hunderte von Sonderanfertigungen und hat die folgenden sechs Maßparameter als häufigste Fehlerquellen identifiziert. Wenn Sie diese potenziellen Fehlerquellen kennen, wird Ihr Anpassungsprozess reibungsloser und Ihre Sägeblätter passen besser.

1. Bohrungstoleranz

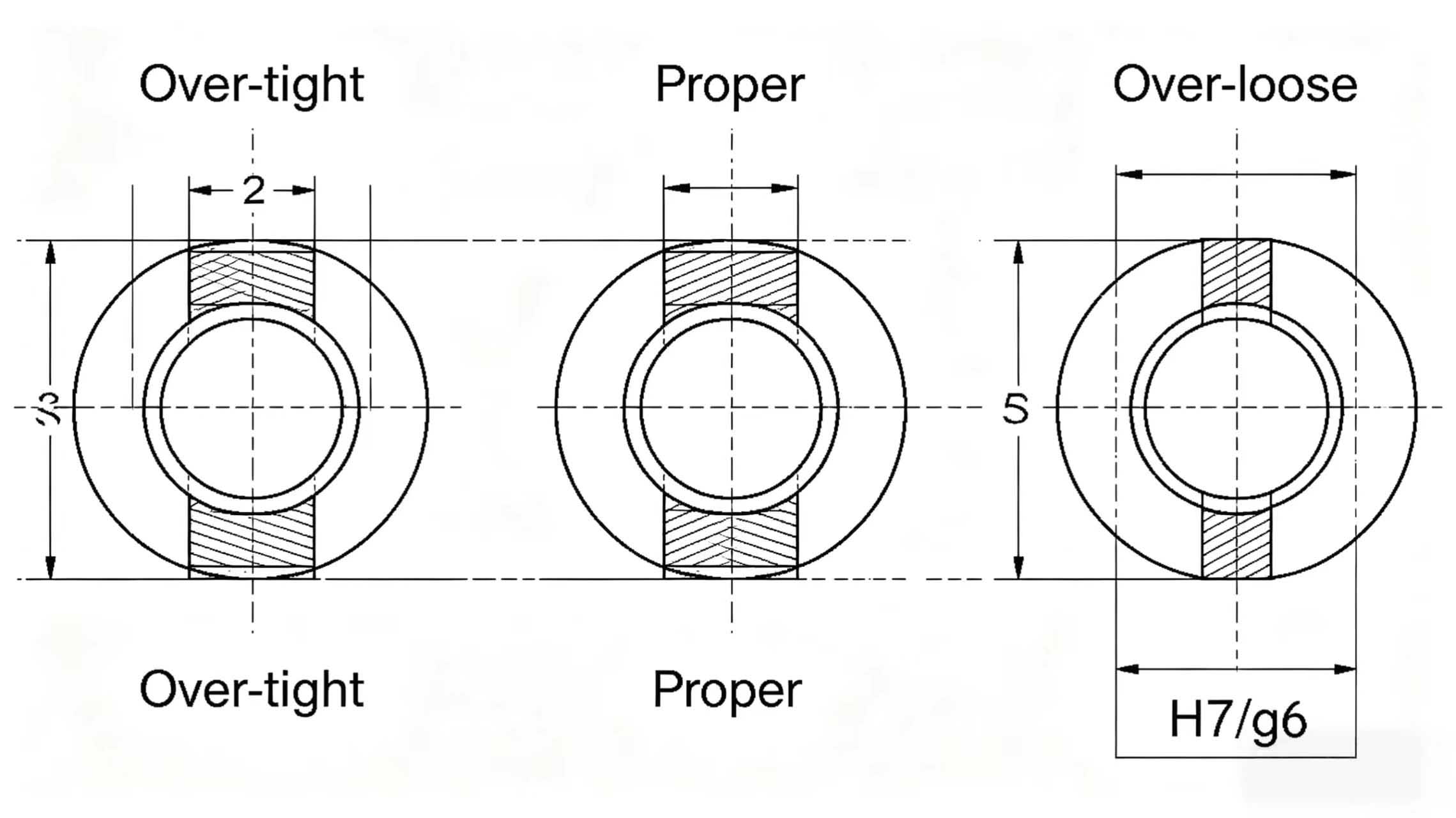

Die Bohrung ist die kritische Schnittstelle zur Sägeblattwelle. Ist sie zu eng, gestaltet sich die Montage schwierig oder unmöglich; ist sie zu locker, läuft das Sägeblatt exzentrisch, was Vibrationen und ungleichmäßiges Schneiden verursacht.

• Häufiger FehlerDer Kunde gibt lediglich den Bohrungsdurchmesser ohne Toleranzangabe an. Beispielsweise ist die Angabe „Bohrung Φ50mm“ mehrdeutig; es muss die Passungsklasse H7 (+0,025/0), g6 (-0,009/-0,025) oder eine andere Passungsklasse angegeben werden.

• Korrekte VorgehensweiseGeben Sie den tatsächlichen Außendurchmesser der Welle und die Passungsanforderungen an. Mingbai Technology empfiehlt: für PräzisionsmaschinenklingenBohrungstoleranz gemäß H6 oder H7, wobei das Wellenspiel auf 0,01-0,03 mm kontrolliert wird.

2. Äußerer Durchmesser und Konzentrizität der Klinge

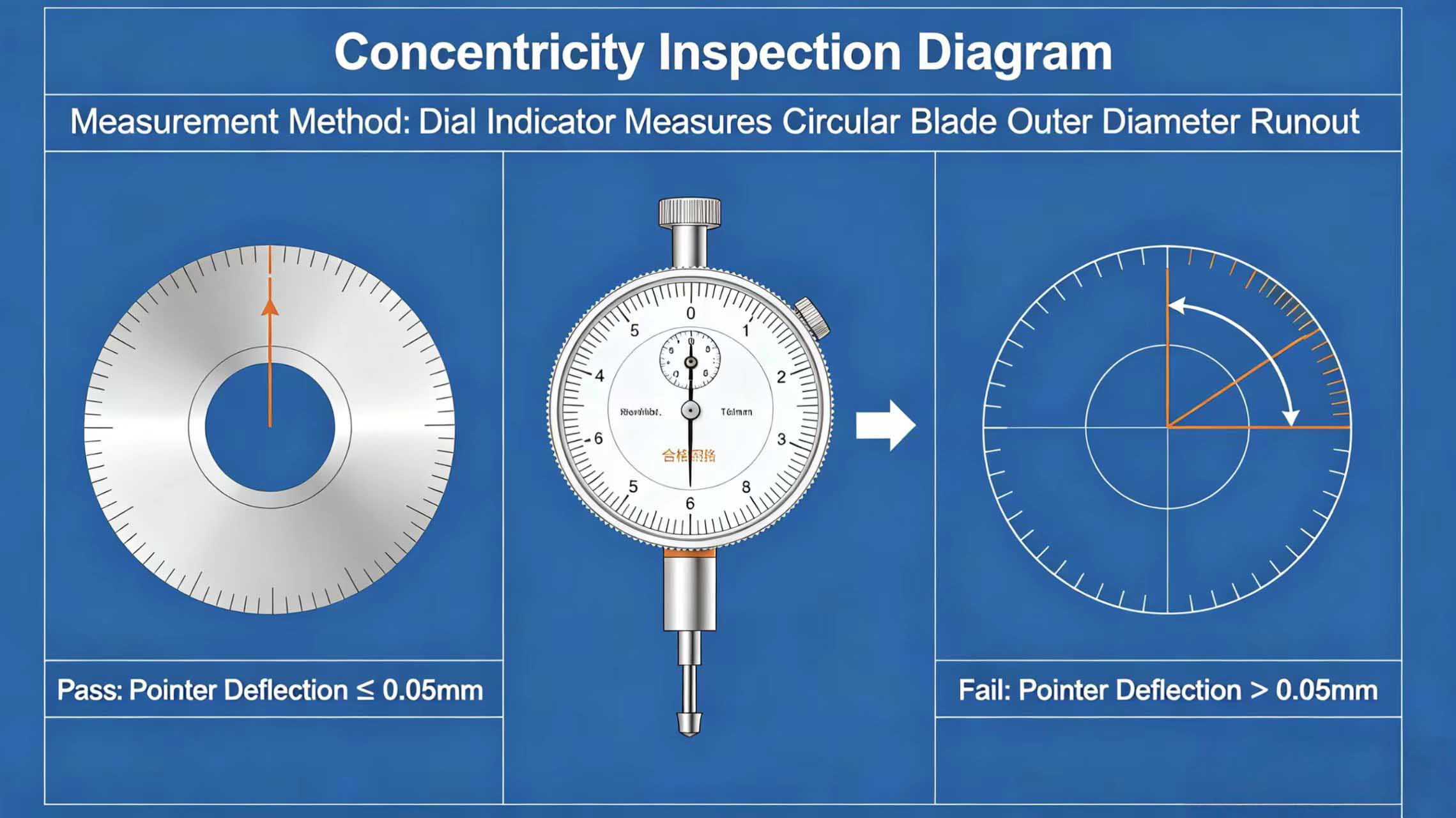

Der Außendurchmesser bestimmt die Schnittgeschwindigkeit, während die Konzentrizität (Koaxialität zwischen Bohrung und Außendurchmesser) den Rundlauf direkt beeinflusst.

• Häufiger Fehler: Es wird lediglich der Außendurchmesser angegeben, die Anforderungen an die Rundlaufgenauigkeit werden jedoch ignoriert. Dadurch überschreitet der Rundlauf des Rotorblatts die Toleranzgrenzen, was bei hohen Drehzahlen zu Rattermarken führt.

• Korrekte Vorgehensweise: Konzentrizität ≤ 0,005 mm klar angeben (besonders kritisch für Kreisförmige KlingenMingbai liefert zu jedem Sägeblatt einen Rundlaufprüfbericht.

3. Kantenwinkel (Fasenwinkel)

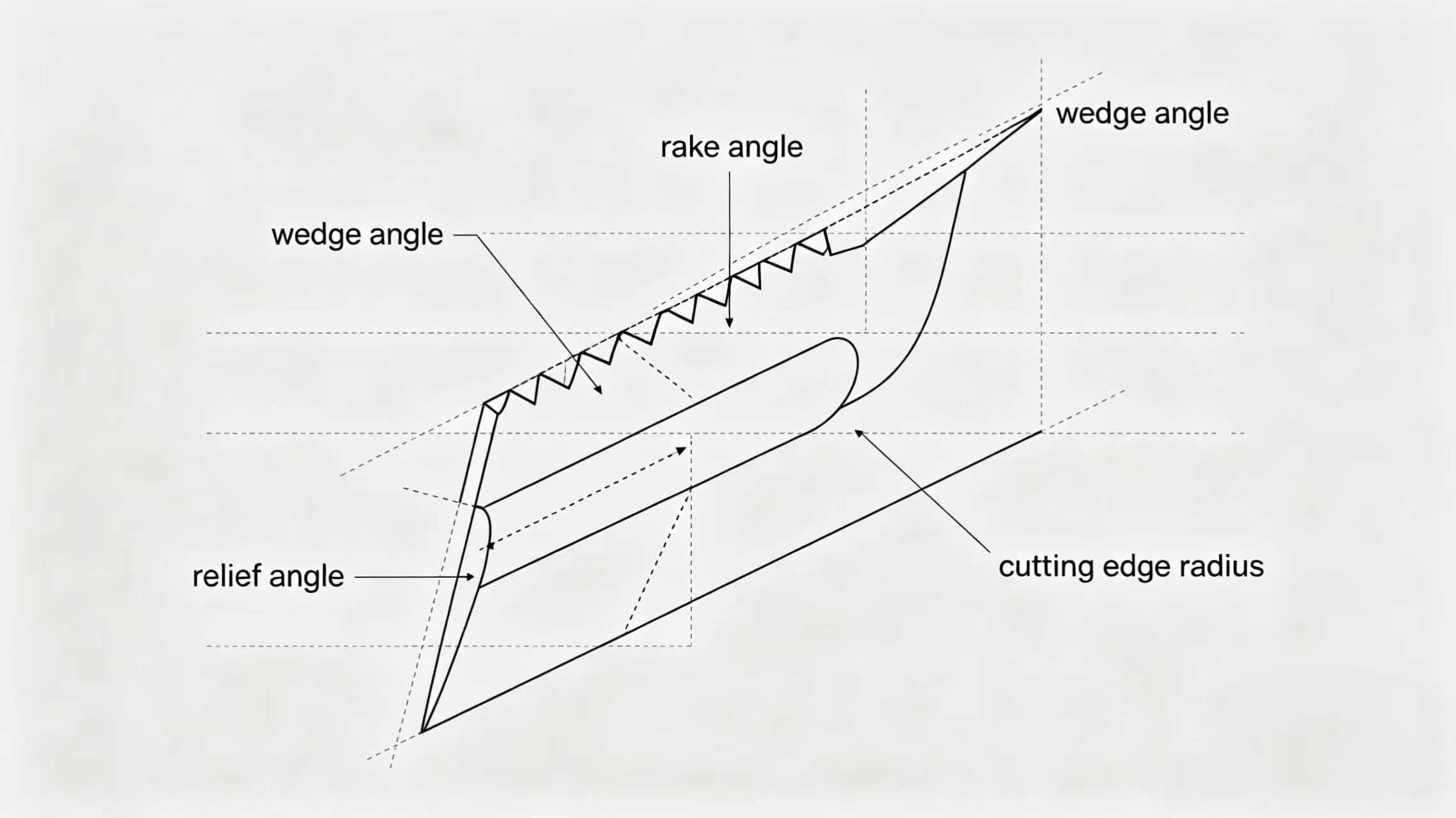

Der Kantenwinkel umfasst Keilwinkel, Spanwinkel und Freiwinkel. Unterschiedliche Materialien erfordern unterschiedliche Winkelkombinationen.

• Häufiger FehlerDie Angabe von Begriffen wie „scharf“ oder „langlebig“ ohne konkrete Winkelwerte ist unzureichend. Der Hersteller kann sich lediglich auf Erfahrungswerte stützen, die möglicherweise nicht Ihren Betriebsbedingungen entsprechen.

• Korrekte VorgehensweiseGeben Sie konkrete Winkelwerte an, z. B. „Keilwinkel 25°±1°, Freiwinkel 8°±0,5°“. Im Zweifelsfall wenden Sie sich bitte an Mingbai Technology, um auf Basis Ihres Materials eine Empfehlung zu erhalten.

4. Klingenstärke und -ebenheit

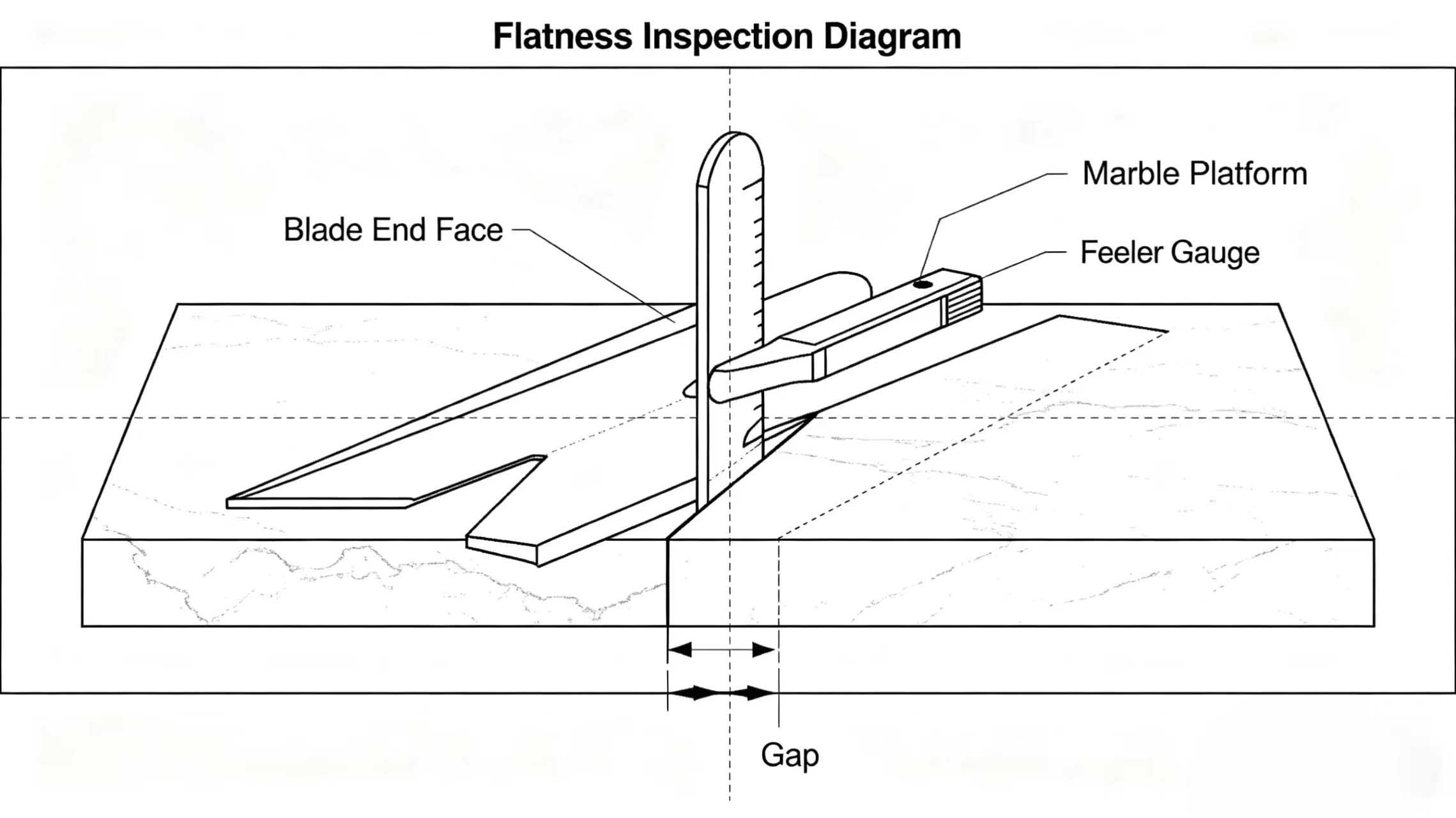

Die Dicke beeinflusst die Festigkeit des Schneidmessers und die Genauigkeit der Schnittbreite. Unzureichende Planheit führt zu axialem Rundlauf.

• Häufiger Fehler: Die Angabe der Dicke unter Vernachlässigung der Ebenheitsanforderungen oder die Festlegung unnötig enger Dickentoleranzen (z. B. ±0,005 mm), die die Kosten in die Höhe treiben.

• Korrekte VorgehensweiseEine allgemeine Dickentoleranz von ±0,01 mm ist ausreichend, bei einer Ebenheit von ≤ 0,005 mm. SchneidklingenDie Parallelität der beiden Endflächen erfordert besondere Beachtung.

5. Kantenradius (Passivierungswert)

Der Kantenradius unterscheidet zwischen „ultrascharfen“ und „mikropassivierten“ Schneiden und beeinflusst somit direkt die Lebensdauer und die Schnittqualität.

• Häufiger Fehler: Der Kantenradius wird nie erwähnt; standardmäßig wird die schärfste Kante verwendet, was zwar dünne Materialien gut schneiden kann, bei dicken Materialien aber zu Ausbrüchen führt.

• Korrekte Vorgehensweise: Geben Sie den R-Wert genau an, z. B. „Kantenradius R ≤ 0,005 mm“ (ultrascharf) oder „R = 0,015-0,02 mm“ (mikropassiviert). Spezial-Schneidklingen oft ist eine Mikropassivierung erforderlich.

6. Position des Befestigungslochs oder der Keilnut

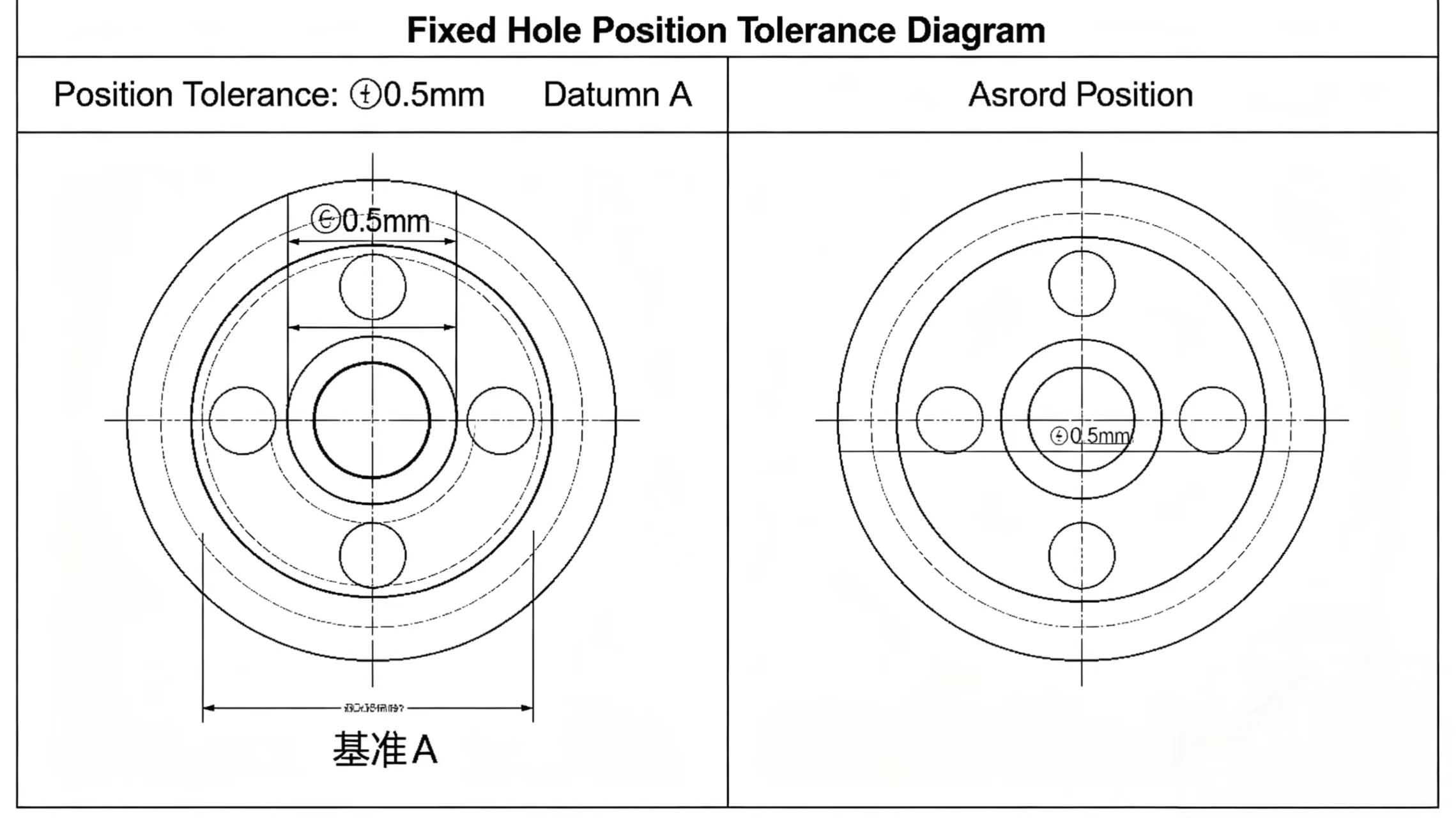

Bei nicht kreisförmigen mechanischen Schaufeln oder kreisförmigen Schaufeln, die positioniert werden müssen, ist die Winkel- und Positionsgenauigkeit der Befestigungslöcher und Keilnuten von entscheidender Bedeutung.

• Häufiger FehlerEs wird lediglich der Lochmittenabstand angegeben, ohne Winkeltoleranz oder Bezugsfläche zu spezifizieren. Dadurch weicht die Kantenrichtung nach der Montage von der Konstruktion ab.

• Korrekte VorgehensweiseVerwenden Sie die Stirnfläche oder den Außendurchmesser der Klinge als Bezugspunkt und geben Sie die Positionstoleranz für Bohrungen an (z. B. Φ 0,02 mm). Die Bereitstellung einer 2D-CAD-Zeichnung ist empfehlenswert.

Anpassungsgarantie von Mingbai Technology

Um die oben genannten Fehler zu vermeiden, bietet Mingbai Mechanical Tool Technology Co., Ltd. Folgendes an:

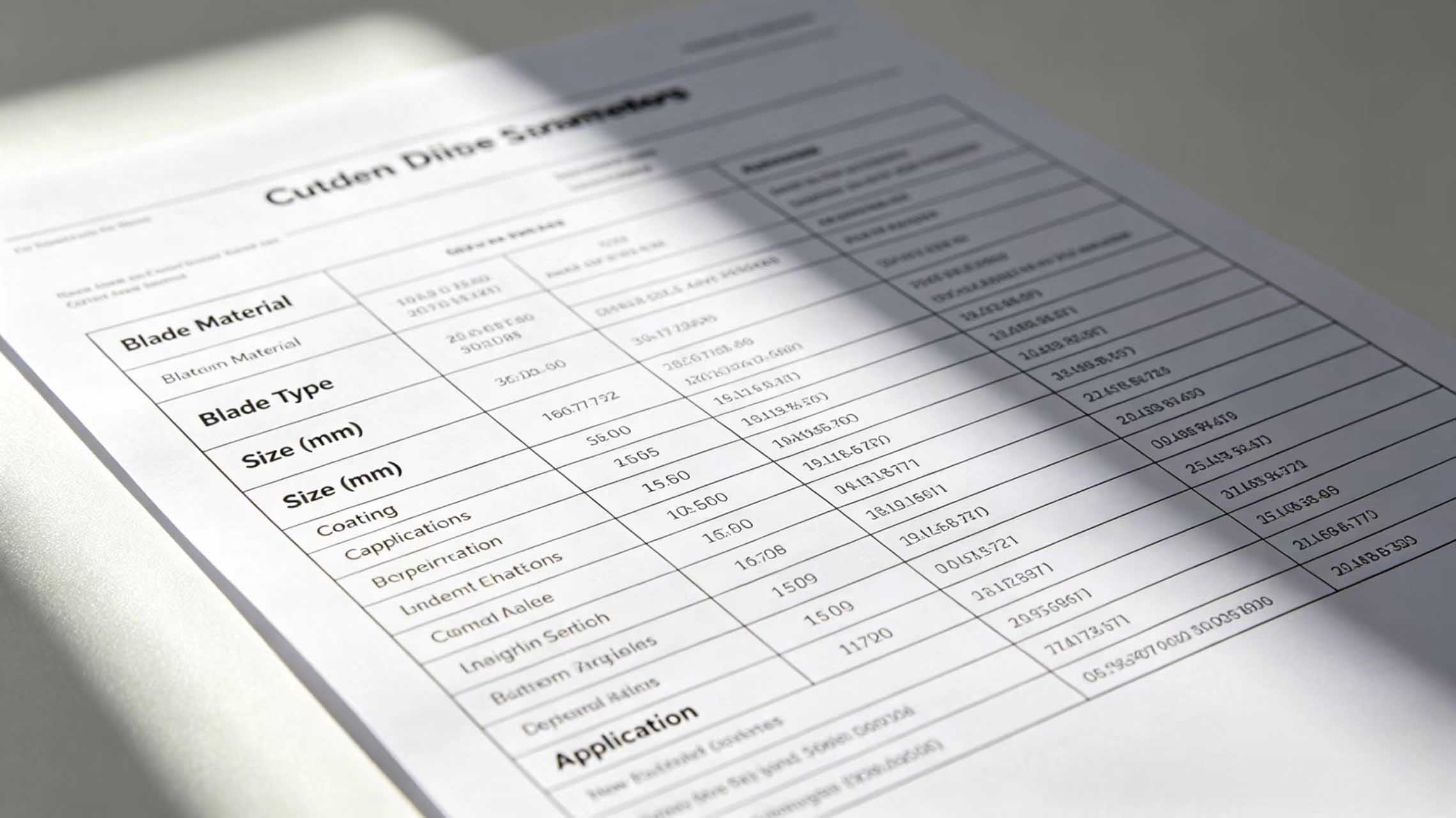

• Checkliste für benutzerdefinierte ParameterVor der Bestellung senden wir Ihnen ein Standardformular zur Bestätigung von Bohrung, Außendurchmesser, Dicke, Winkeln, Kantenradius, Ebenheit usw.

• ZeichnungsprüfungsserviceKostenlose Prüfung der vom Kunden bereitgestellten Zeichnungen zur Identifizierung fehlender oder widersprüchlicher Parameter.

• Erstmusterprüfbericht: Vor der Auslieferung wird ein CMM-Messbericht erstellt, um sicherzustellen, dass alle Maße der Vereinbarung entsprechen.

Abschluss

Bei der Anpassung von Kreissägeblättern or SchneidklingenDetails entscheiden über den Erfolg. Bohrung, Rundlauf, Kantenwinkel, Dicke, Kantenradius und Befestigungslöcher – diese sechs Parameter sind besonders fehleranfällig und verdienen Ihre besondere Aufmerksamkeit. Mingbai Technology sorgt mit strengen Fertigungsprozessen dafür, dass Ihre individuelle Anpassung reibungslos verläuft.
