Nach dem Gebrauch bilden sich kleine Risse auf der Oberfläche von Klingen aus einer Legierung – können sie noch verwendet werden?

Bei der Schneidproduktion entdecken Bediener gelegentlich kleine Risse auf der Oberfläche von Legierungsklingen. Einige dieser Risse sind mit bloßem Auge sichtbar, andere nur mit einer Lupe. In solchen Fällen fragen sich viele: „Kann das Teil noch verwendet werden?“ Mingbai Mechanical Tool Technology Co., Ltd. bietet Ihnen auf Basis von Materialwissenschaft und praktischer Erfahrung Beurteilungskriterien und Handlungsempfehlungen.

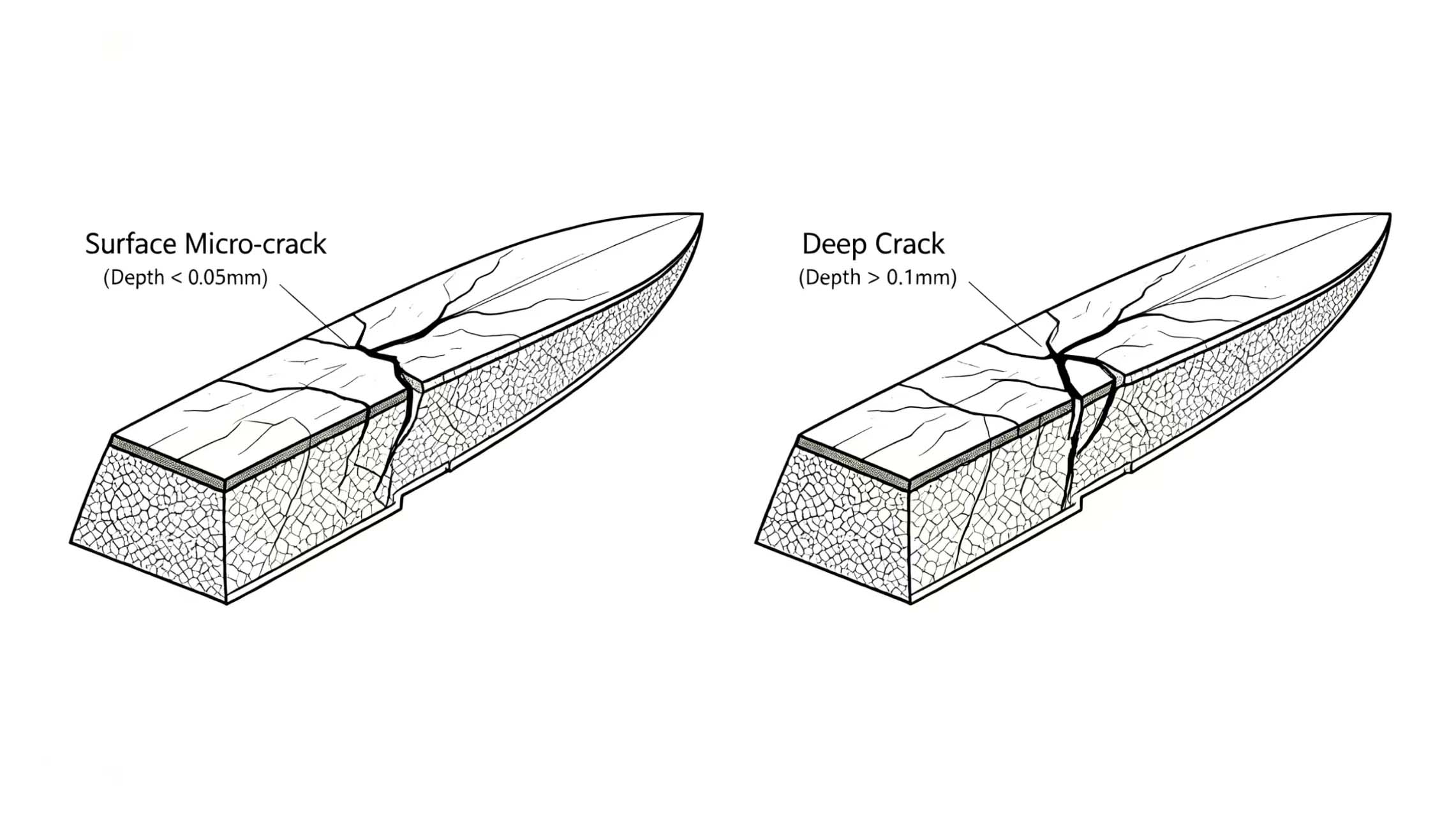

1. Zwei Arten von Rissen: Oberflächenrisse vs. Tiefenrisse

OberflächenmikrorisseDie Tiefe beträgt üblicherweise weniger als 0,05 mm und beschränkt sich auf die Oberflächenschicht der Klinge. Solche Risse können durch thermische Spannungen beim Schleifen, Schrumpfspannungen der Beschichtung oder leichte Stöße verursacht werden. Wenn der Riss nicht bis zur Schneide reicht und das Klingenmaterial zäh ist, … Klinge aus HochgeschwindigkeitsstahlEs kann unter Bedingungen geringer Last vorübergehend verwendbar sein.

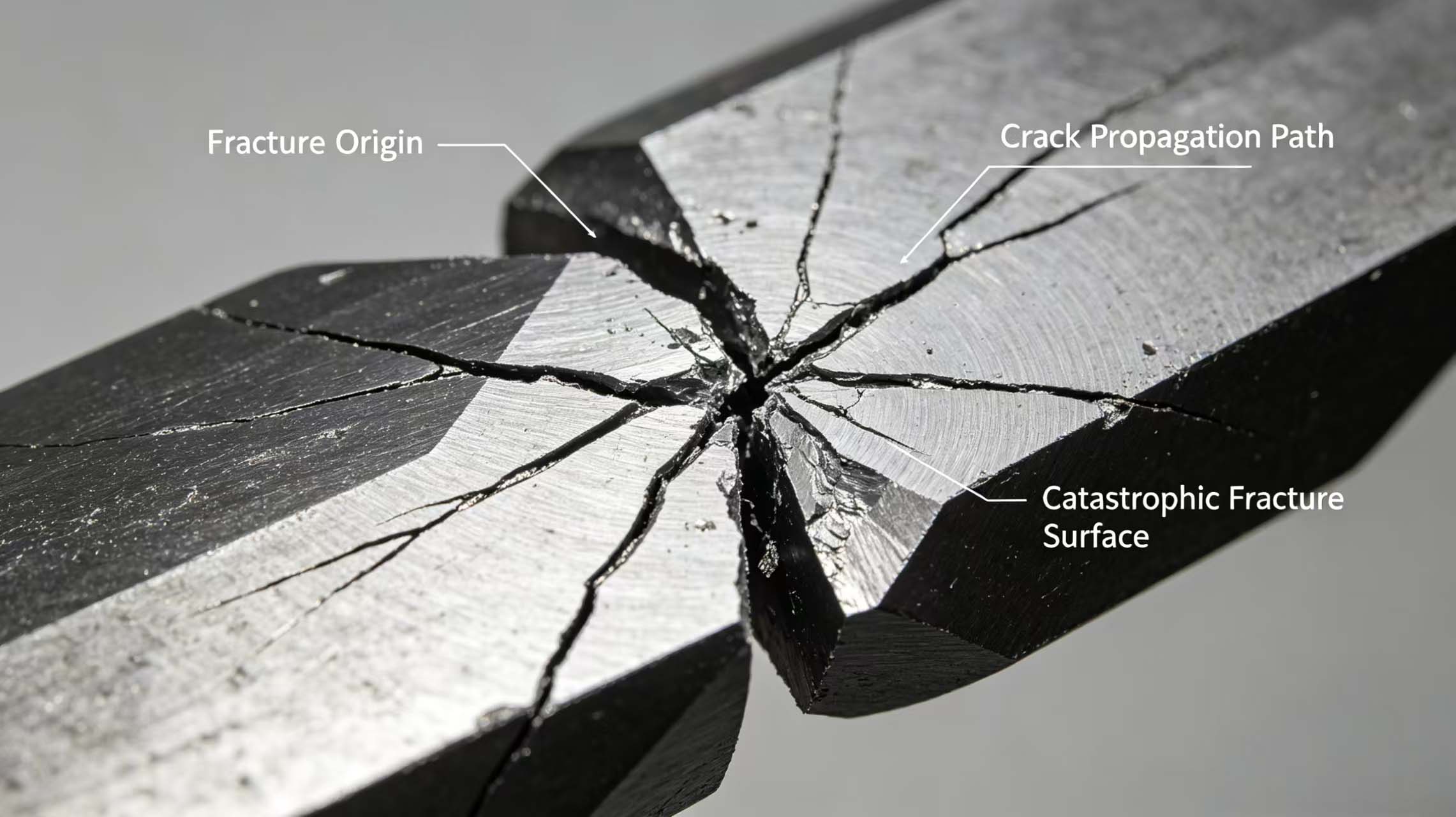

Tiefe RisseDie Tiefe eines Risses beträgt mehr als 0,1 mm oder er erstreckt sich von der Oberfläche nach innen. Solche Risse entstehen häufig durch übermäßige Spannungen bei der Wärmebehandlung, durch Mikrorisse beim Abschrecken oder durch Langzeitermüdung. Sobald ein tiefer Riss auftritt, … Hartmetallklinge kann jederzeit vollständig brechen und muss sofort außer Betrieb genommen werden.

2. Häufige Ursachen für Risse

1. Verbrennungen durch Schleifen

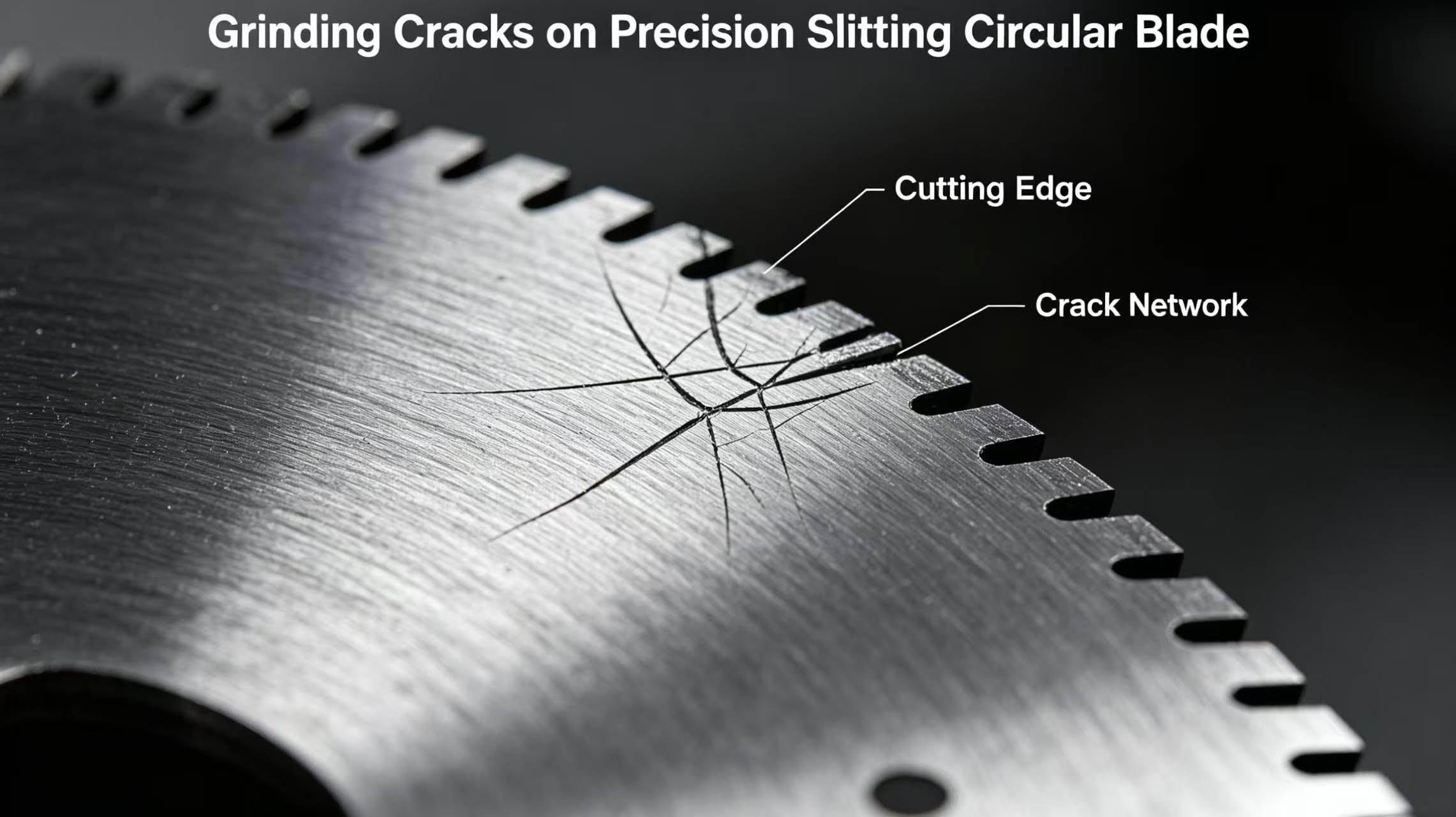

Beim Nachschärfen führen zu hoher Vorschub oder unzureichende Kühlung zu lokaler Überhitzung und damit zu Schleifrissen. Diese Risse sind meist netzartig oder fein linear und treten in der Nähe der Schneide auf. Präzisions-Schneidkreisklingen.

2. Wärmebehandlungsfehler

Eine zu hohe Abschrecktemperatur oder ein unzureichendes Anlassen führen zu übermäßigen Restspannungen im Inneren der Klinge, die sich während des Gebrauchs langsam abbauen und zu Rissen führen.

3. Ermüdungsrisse

Legierungsklingen zum Schneiden von Siliziumstahl werden über lange Zeiträume wechselnden Schnittspannungen ausgesetzt, und an den Spannungskonzentrationspunkten entstehen Ermüdungsrisse.

4. Aufprallrisse

Die Klinge erfährt einen unerwarteten Aufprall (z. B. auf Materialfugen oder harte Einschlüsse), was zu lokalen Absplitterungen führt, die sich zu einem Riss ausweiten.

5. Risse in der Beschichtung

PVD-Beschichtungen sind hart, aber spröde. Bei starker Belastung kann die Beschichtung reißen, während das Substrat intakt bleibt. Solche Risse beeinträchtigen lediglich die Lebensdauer der Beschichtung; das Substrat bleibt intakt. beschichtete Legierungsblätter kann weiterhin verwendet werden.

3. Dreistufiges Verfahren zur Feststellung, ob es noch verwendbar ist

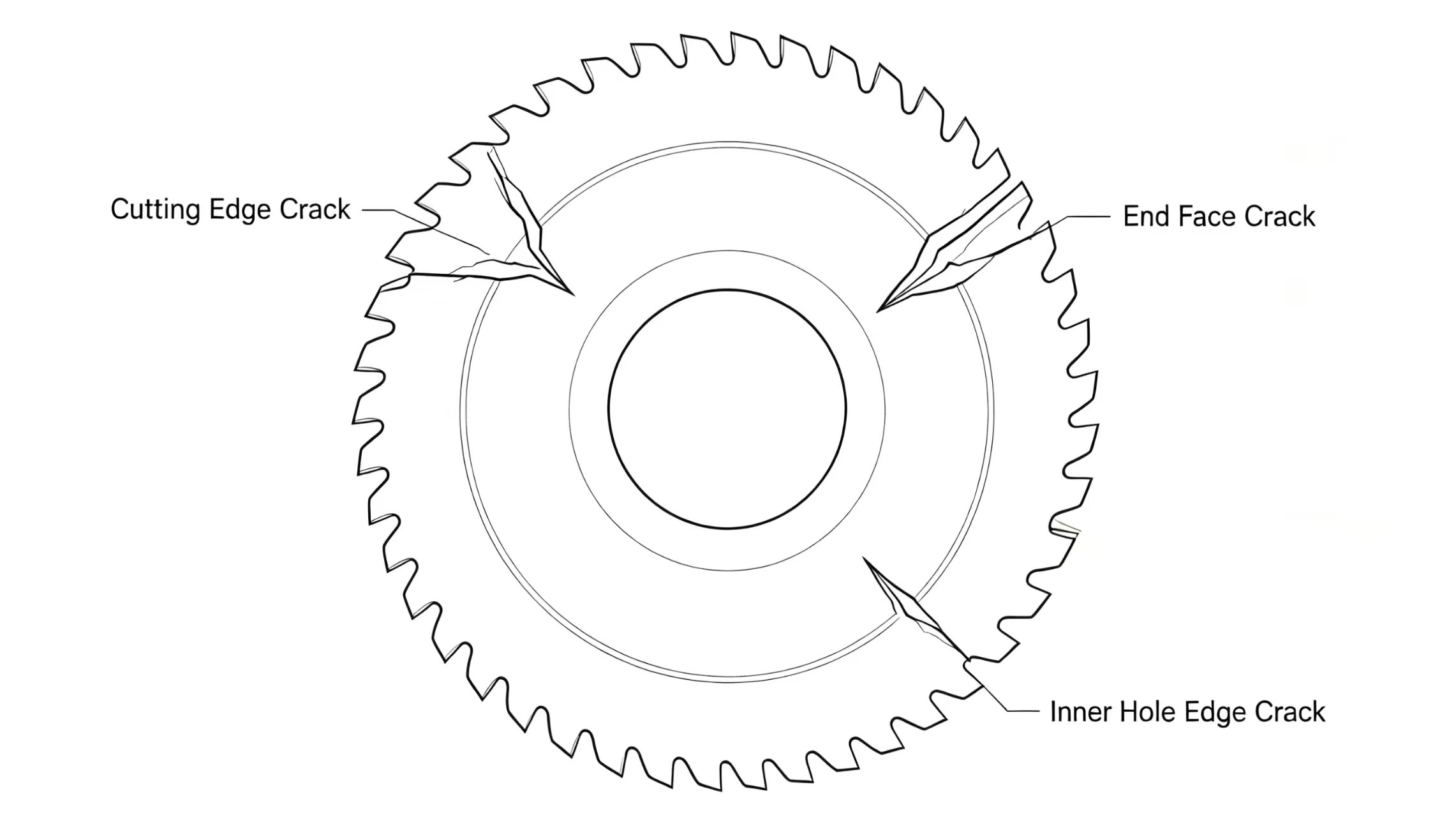

Schritt 1: Die Rissstelle ermitteln

• Riss an der Kante → Gefährlich, Teile können beim Schneiden wegfliegen, muss außer Betrieb genommen werden.

• Riss in einem nicht beanspruchten Bereich des Schaufelblattkörpers, z. B. in der Nähe der Bohrung → Geringeres Risiko, kann mit kurzfristiger Überwachung verwendet werden.

• Riss an der Stirnfläche, der sich aber nicht bis zum Außendurchmesser erstreckt → Weitere Tiefenprüfung erforderlich.

Schritt 2: Risstiefe beurteilen

• Untersuchen Sie die Stelle mit einer 10-fachen oder höheren Vergrößerung. Wenn der Riss so fein wie ein Haar ist und nicht in die Oberfläche eindringt, handelt es sich möglicherweise um einen Oberflächenriss.

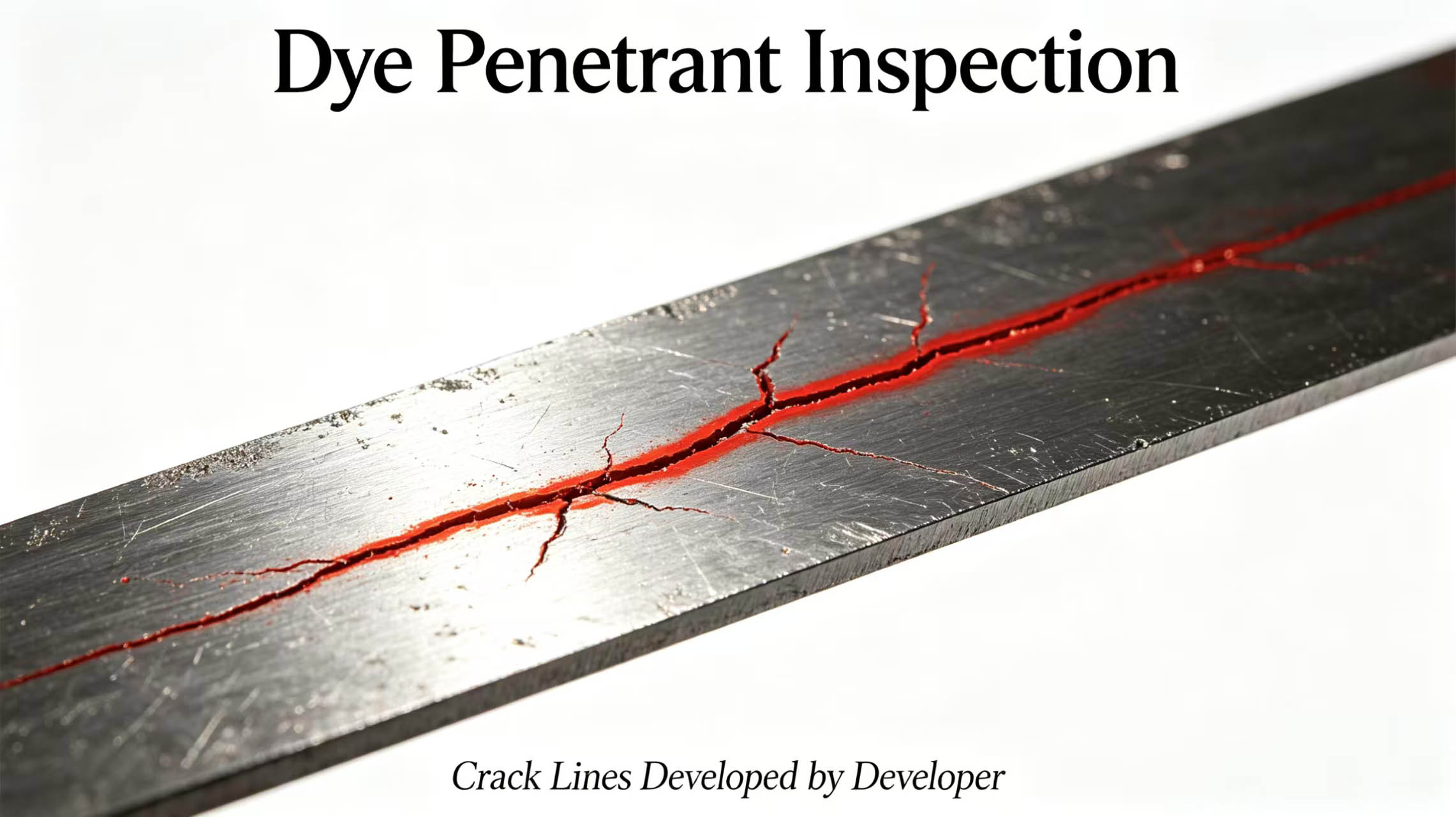

• Eindringprüfung mit Farbstoff: Klinge reinigen, Eindringmittel auftragen, abwischen, dann Entwickler auftragen. Ist die Entwicklungslinie durchgehend und deutlich, ist der Riss relativ tief.

• Kratzen Sie vorsichtig mit einem Fingernagel oder einem Metallstück. Wenn Sie eine deutliche Rille fühlen, kann die Tiefe mehr als 0,1 mm betragen.

Schritt 3: Entscheidung auf Grundlage der Arbeitsbedingungen

• Niedrige Geschwindigkeit, geringe Belastung, nicht sicherheitskritische Position → ein Oberflächenriss kann vorübergehend nutzbar sein, aber erhöhen Sie die Inspektionshäufigkeit.

• Hochgeschwindigkeits-, Hochlast- und automatisierte Produktionslinie → Bei jeglichem Riss wird empfohlen, die Anlage außer Betrieb zu nehmen.

• Bei Beschädigung wertvoller Materialien oder Gefährdung der Personensicherheit → sofort ersetzen.

4. Risstoleranz für verschiedene Klingenmaterialien

· HochgeschwindigkeitsstahlklingenGute Zähigkeit, Oberflächenmikrorisse können unter Überwachung kurzfristig genutzt werden.

· HartmetallklingenHartmetall ist sehr spröde; bei jedem Riss wird empfohlen, das Produkt außer Betrieb zu nehmen. Risse in Hartmetall breiten sich extrem schnell aus.

· Klingen aus EdelstahlBeste Zähigkeit, vergleichsweise höhere Toleranz gegenüber Oberflächenrissen.

· Beschichtete KlingenWenn nur die Beschichtung rissig ist und das Substrat intakt ist, können sie weiterhin verwendet werden, jedoch verringert sich die Schutzwirkung der Beschichtung.

5. Notfallmaßnahmen bei gerissenen Klingen

Wenn Sie vorübergehend ein Spezial-Schneidklinge Bei einem Riss sollten Sie diese Regeln befolgen:

1. Die Schnittgeschwindigkeit auf unter 60 % der Normalgeschwindigkeit reduzieren.

2. Verringern Sie den Klingenabstand und die Überlappung, um die Aufprallkräfte zu reduzieren.

3. Kontrollieren Sie alle 30 Minuten, ob sich der Riss vergrößert hat.

4. Bringen Sie einen Schutzbügel um die Klinge an.

6. Wie lassen sich Risse vermeiden?

· Standardisierung des Nachschärfens: Zur CNC-Schleifung an den Hersteller zurücksenden; Vorschubgeschwindigkeit und Kühlung kontrollieren, um Schleifbrand zu vermeiden.

· Optimierung der Wärmebehandlung: Wählen Sie Lieferanten mit metallographischer Prüfmöglichkeit, um eine ausreichende Anlassbehandlung sicherzustellen.

· Geeignetes Material auswählenFür stark beanspruchte Bedingungen sollten Sie robustere, verschleißfeste Kreissägeblätter wählen.

· Vor der Installation prüfenÜberprüfen Sie die Schneide und Oberfläche jeder neuen Klinge mit einer Lupe.

7. Empfehlungen und Inspektionsdienstleistungen von Mingbai Technology

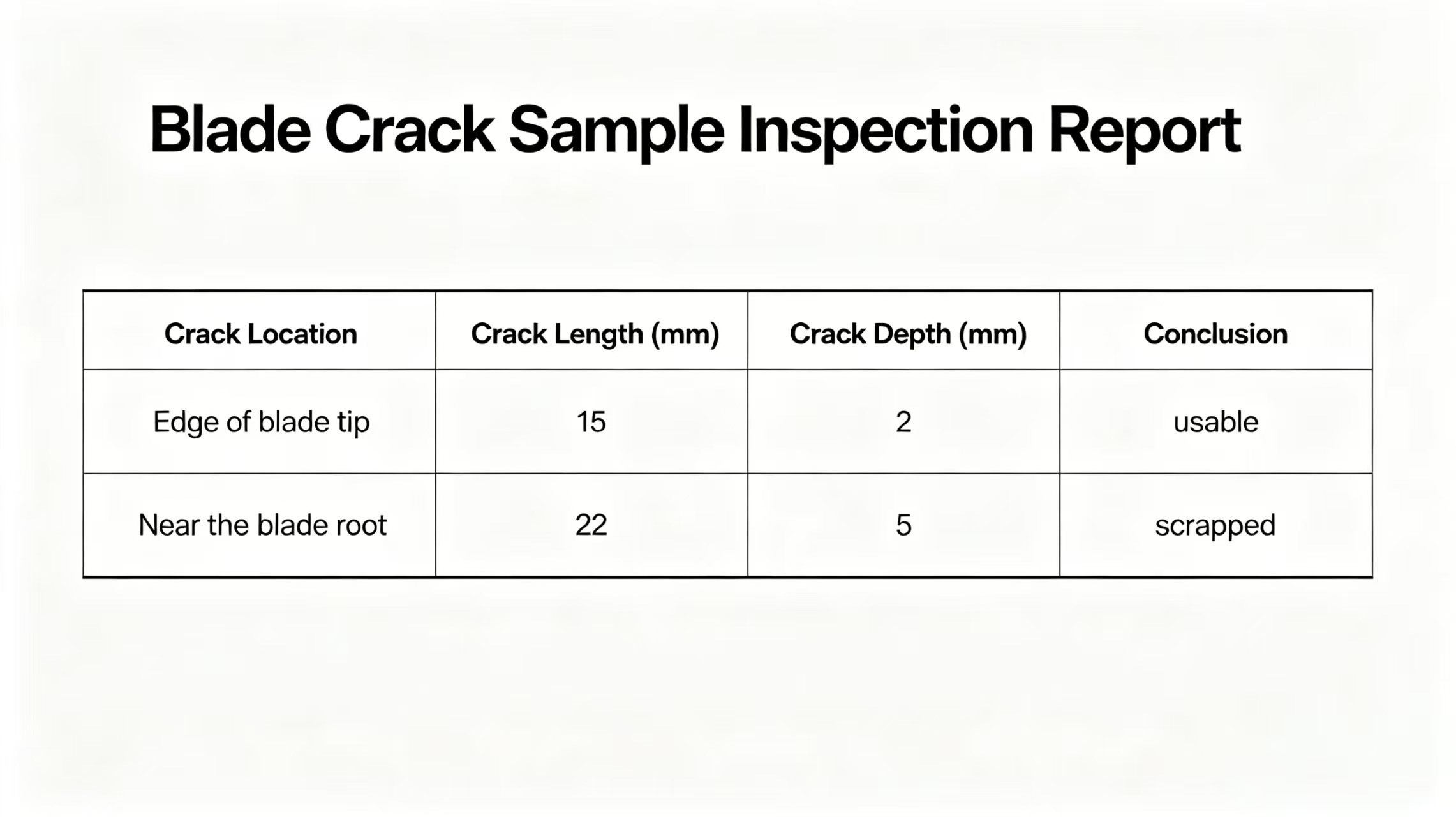

Mingbai Mechanical Tool Technology Co., Ltd. empfiehlt, alle bis zur Schneide reichenden oder tieferen Risse (über 0,1 mm) sofort außer Betrieb zu nehmen. Bei Rissen, deren Tiefe nicht bestimmt werden kann, senden Sie das Sägeblatt bitte zur Eindringprüfung oder Magnetpulverprüfung an das Labor von Mingbai. Wir erstellen Ihnen einen Prüfbericht, in dem Lage, Länge und Tiefe des Risses genau vermerkt sind und der über die Verwendbarkeit oder den Ausschuss entschieden wird.

Abschluss

Kleine Risse bedeuten nicht zwangsläufig, dass das Werkzeug unbrauchbar ist, sollten aber keinesfalls unterschätzt werden. Lage, Tiefe, Einsatzbedingungen und Material bestimmen gemeinsam das Schicksal eines gerissenen Werkzeugs. Im Zweifelsfall ist es am sichersten, das Werkzeug außer Betrieb zu nehmen, es zu untersuchen und einen professionellen Hersteller zu konsultieren. Mingbai Technology bietet Ihnen gerne Rissprüfungen und Risikobewertungen an.

Website: www.mingbaiblade.com
