Warum kommt es zu Ausbrüchen an Schneidklingen?

Bei Metallschneidprozessen kommt es zum Absplittern von Schneidklingen Ausbrüche gehören zu den ärgerlichsten Ausfallursachen. Sie unterbrechen nicht nur den Schneidvorgang und führen zu Materialverlusten, sondern können auch die Sägeblattwelle und die Ausrüstung beschädigen. Viele Anwender vermuten zunächst eine mangelhafte Sägeblattqualität, doch Mingbai Mechanical Tool Technology Co., Ltd. hat nach jahrelanger Erfahrung mit Diagnosen vor Ort festgestellt, dass die überwiegende Mehrheit der Ausbrüche auf die Auswahl, Installation oder Bedienung zurückzuführen ist. Dieser Artikel analysiert systematisch sechs Ursachen für Ausbrüche und bietet vorbeugende Maßnahmen.

1. Ungeeignete Wahl von Klingenmaterial und -härte

Verschiedene Materialien erfordern Kreisförmige Klingen oder Legierungsklingen mit unterschiedlicher Härte und Zähigkeit.

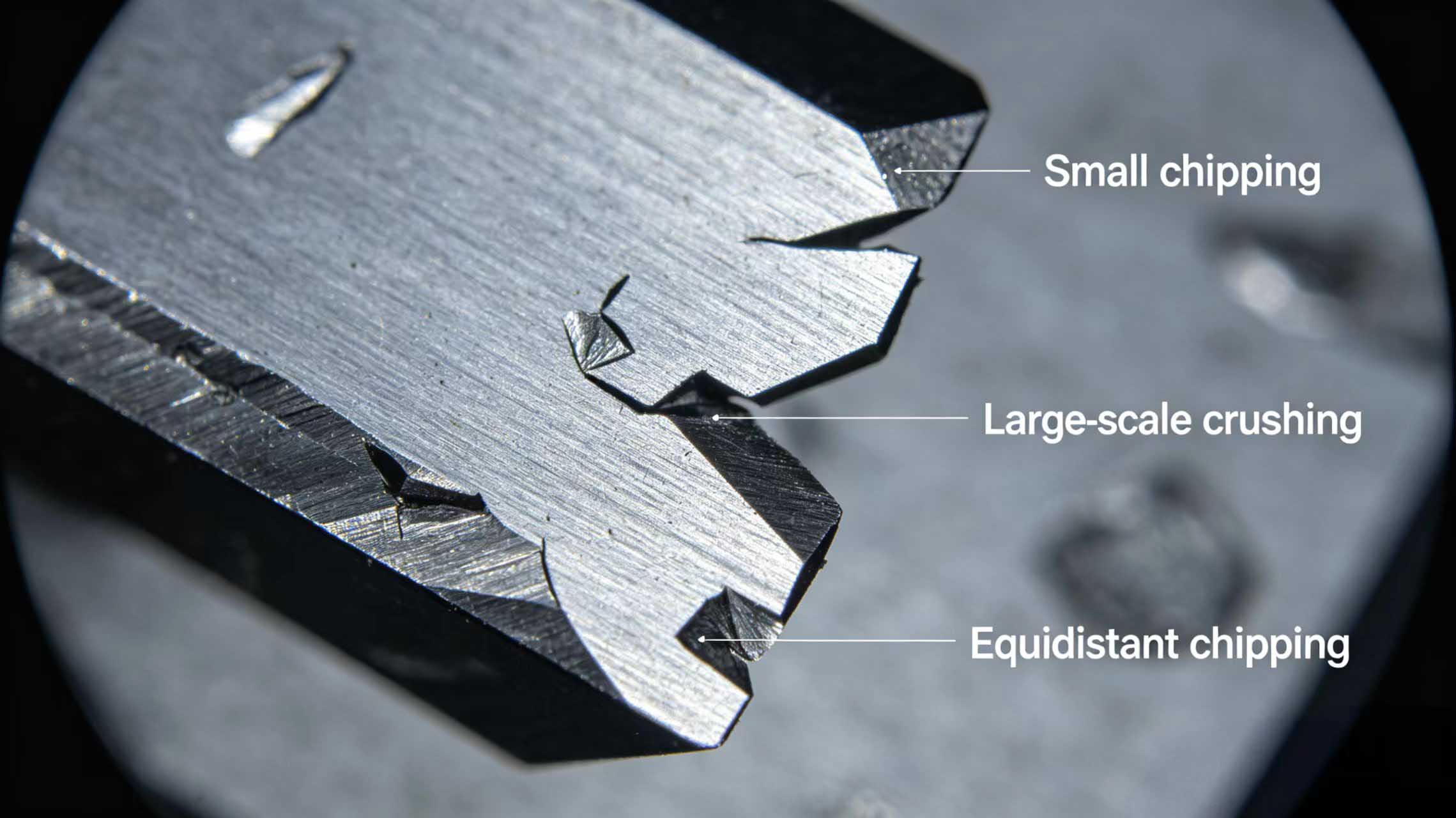

• Übermäßige HärteBei einer Klingenhärte über HRC62 ist die Verschleißfestigkeit gut, die Schlagfestigkeit sinkt jedoch rapide. Beim Schneiden von Materialien mit Verunreinigungen oder starken Dickenschwankungen neigt die Schneide zum Ausbrechen.

• Unzureichende HärteDie Schneide nutzt sich zunächst ab und wird stumpf, dann bricht sie unter hohen Schnittkräften zusammen, was sich in großflächigen Ausbrüchen äußert.

· Lösung: Wählen Spezialklingen Die Härte wird an das zu bearbeitende Material angepasst. Beispielsweise HRC 58–60 für Siliziumstahl, HRC 56–58 mit Kobaltzusatz für Edelstahl zur Verbesserung der Zähigkeit.

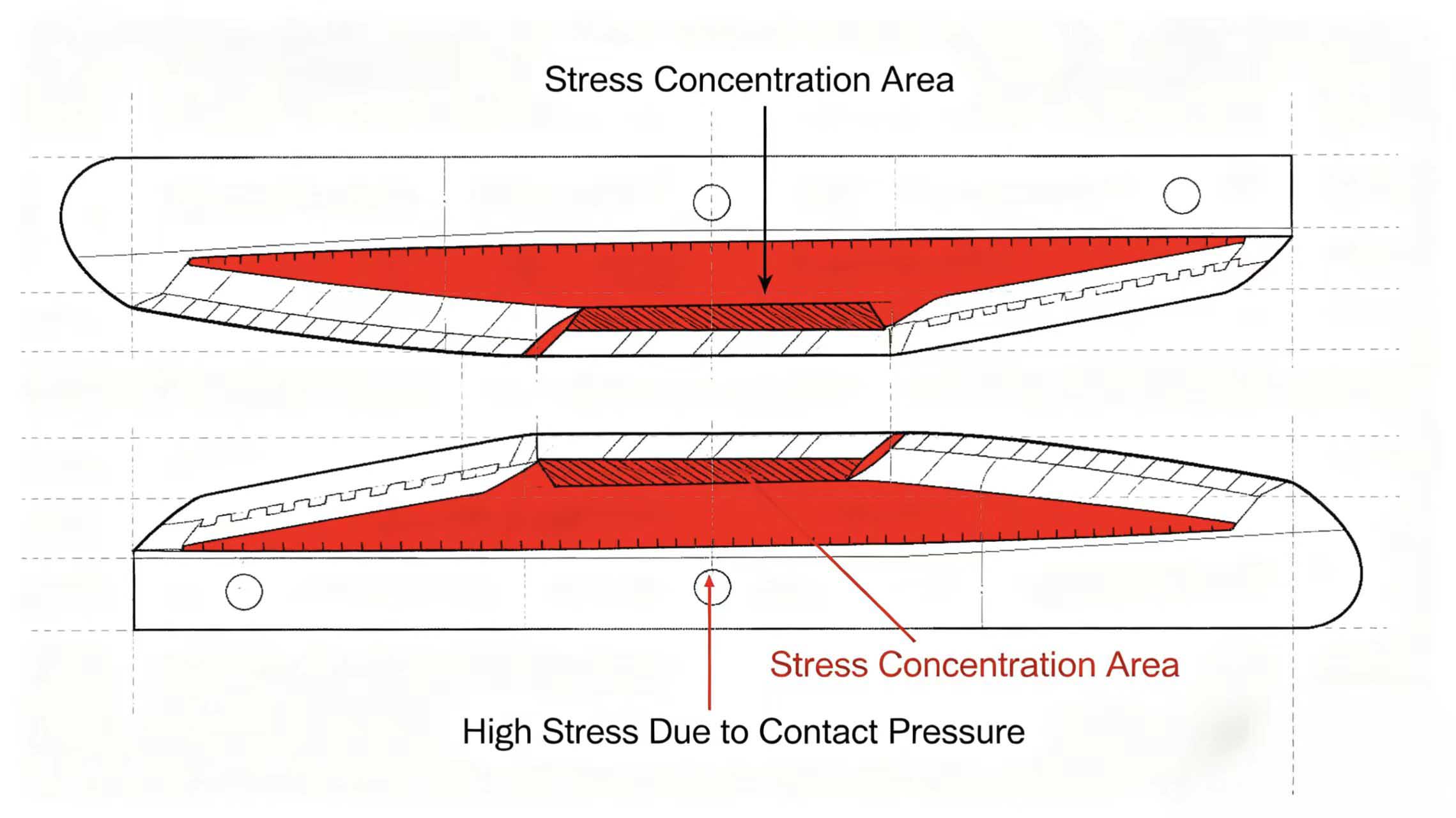

2. Klingenspalt zu klein eingestellt

Die Lücke zwischen obere und untere Schneidklingen ist ein Schlüsselparameter, der die Scherkraft reguliert.

• PhänomenBeträgt der Spalt weniger als 3 % der Materialstärke, drücken und reiben die oberen und unteren Klingenkanten aneinander, wodurch Mikrorisse entstehen. Im Dauerbetrieb breiten sich diese Mikrorisse aus und führen zu kleinen Abplatzungen an den Kanten.

· LösungStellen Sie den Spalt auf 5–10 % der Materialstärke ein. Verwenden Sie den oberen Grenzwert für harte und spröde Materialien und den unteren Grenzwert für weiche und zähe Materialien. Überprüfen Sie den Spalt nach jedem Klingenwechsel mit einer Fühlerlehre.

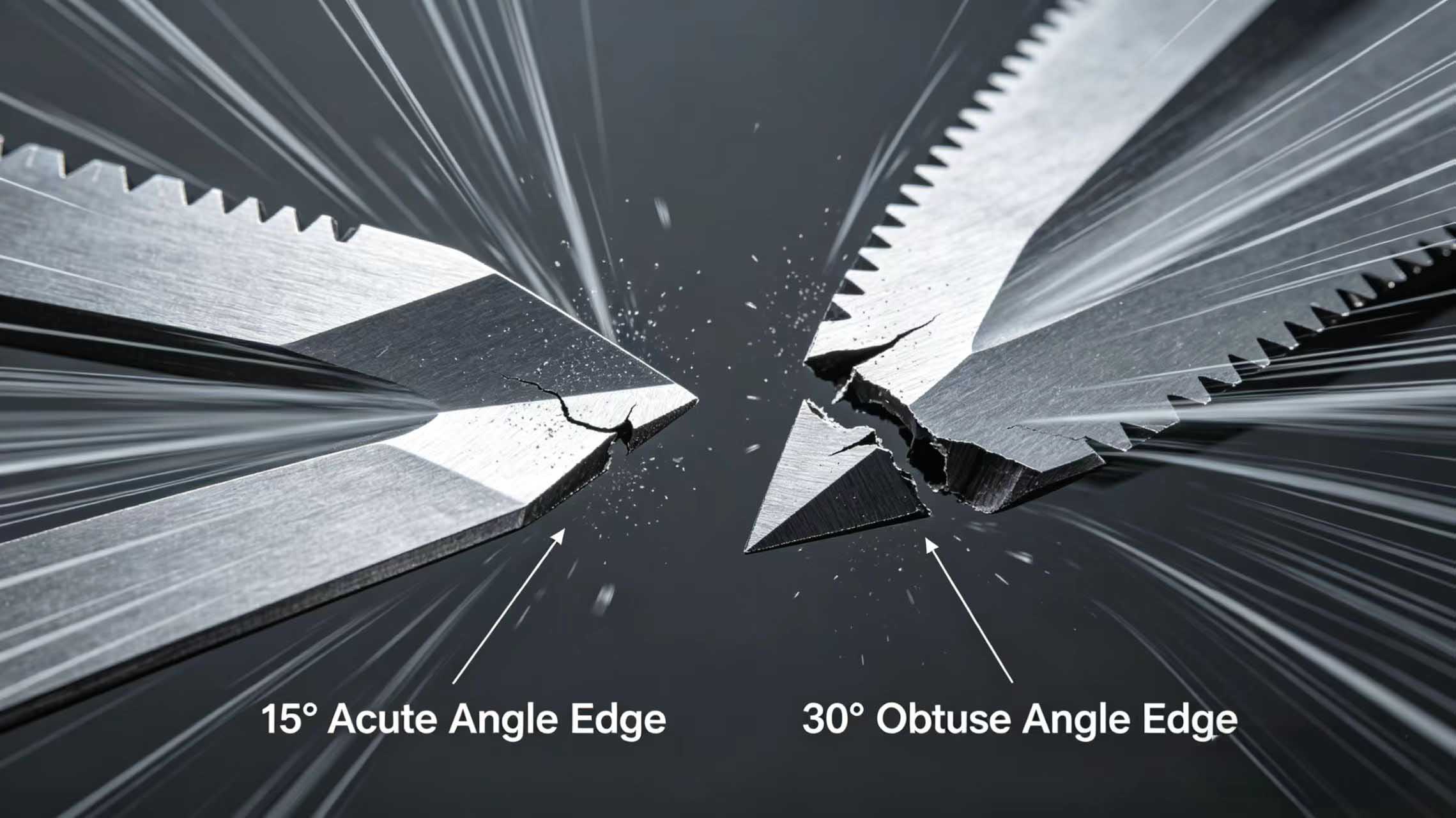

3. Zu spitzer Schneidwinkel

Einige Nutzer fordern Präzisionsmaschinenklingen mit Kantenwinkeln von weniger als 15°, um eine optimale Schnittqualität zu erzielen.

• PhänomenEin zu kleiner Keilwinkel bietet unzureichende Kantenführung. Beim Auftreffen auf harte Stellen oder Materialfugen bricht die Schneide wie eine Messerklinge ab.

· LösungFür normalen Stahl wird ein Schneidenwinkel von 25°–30° empfohlen. Bei schwer zerspanbaren Werkstoffen wie Edelstahl kann eine Mikropassivierung (R = 0,01–0,02 mm) angewendet werden, um die Schnittqualität zu erhalten und gleichzeitig Ausbrüche zu vermeiden.

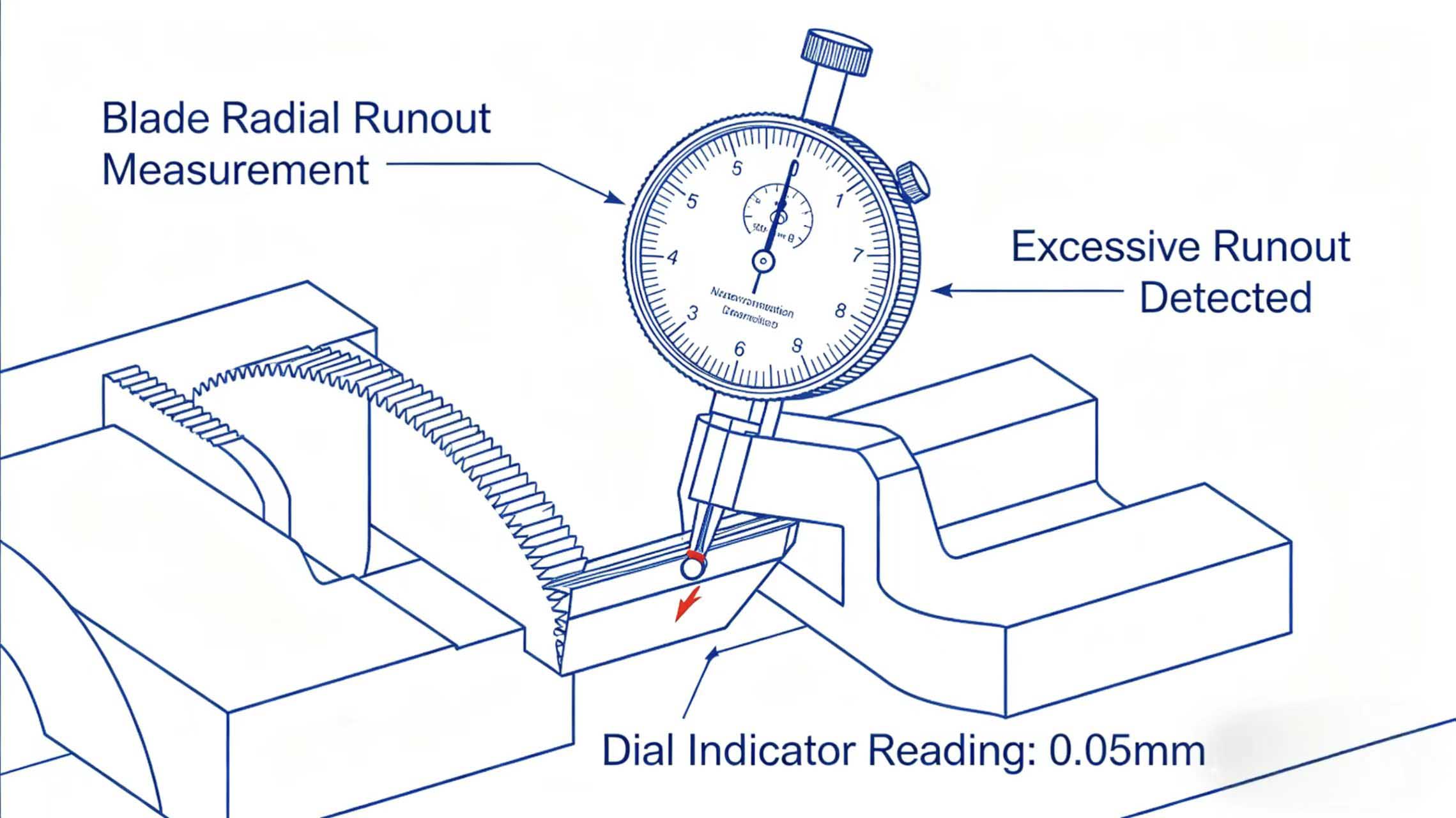

4. Exzentrische Schaufelblattmontage oder übermäßiger Rundlauf

Die Bohrung der Kreisschaufeln sitzt zu locker auf der Welle, oder die Welle selbst ist verbogen.

• PhänomenBei jeder Umdrehung des Sägeblatts wirkt auf die Schneide am exzentrischen höchsten Punkt eine Stoßbelastung ein, die zu Materialermüdung und Ausbrüchen führt. Die Inspektion zeigt gleichmäßig über den Umfang verteilte Ausbruchstellen.

· LösungMessen Sie vor dem Einbau den Rundlauf der Welle (sollte ≤ 0,005 mm betragen). Wählen Sie eine Welle mit hoher Rundlaufgenauigkeit. Spezial-Schneidklingen mit Bohrungstoleranz gemäß H7.

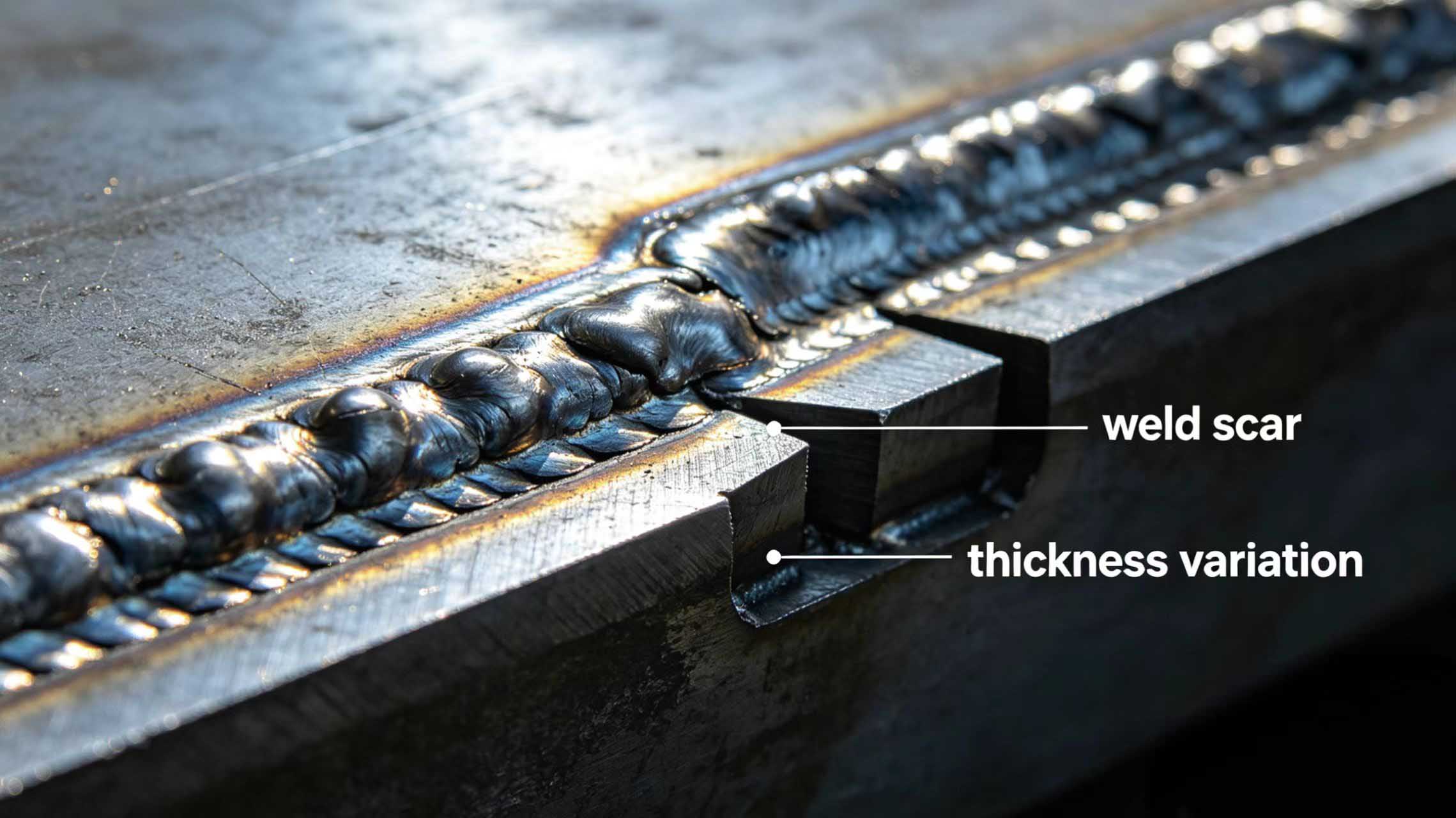

5. Anomale eingehende Materialien

Die Materialdickenschwankungen überschreiten ±10%, oder die Materialkante weist Schweißspuren oder Einschlüsse auf.

• Phänomen: Die Schnittkraft steigt sprunghaft an, wenn die Klinge durch dicke oder harte Stellen geht, überschreitet die Belastungsgrenze der Schneide und verursacht einen direkten Bruch.

· Lösung: Kommunizieren Sie mit vorgelagerten Lieferanten, um die Qualität der eingehenden Materialien zu stabilisieren. Falls unvermeidbar, wählen Sie Klingen aus Edelstahl mit besserer Zähigkeit oder Hartmetallsubstraten mit zähen Beschichtungen.

6. Unzureichende Schmierung und Kühlung

Trockenes Schneiden oder unzureichende Kühlmittelzufuhr führen zu Reibungswärme.

• Phänomen: Die Temperatur an der Schneide übersteigt die Anlasstemperatur (ca. 550°C für Schnellarbeitsstahl), was zu einer lokalen Erweichung führt, und das Material reißt dann ein Stück von der Schneide ab.

· LösungSorgen Sie für eine ausreichende Kühlmittelbedeckung der Schnittzone. Verwenden Sie Ölnebelschmierung oder Minimalmengenschmierung (MMS) mit einer Durchflussrate von 5–20 ml/h.

Maßnahmen von Mingbai Technology gegen Absplitterungen

Mingbai Mechanical Tool Technology Co., Ltd. hilft Kunden dabei, Absplitterungen bereits in der Konstruktionsphase zu vermeiden:

• Klingen mit abgestufter HärteHohe Härte an der Schneide (HRC60), geringere Härte am Klingenkörper (HRC40-45), wodurch Verschleißfestigkeit und Schlagfestigkeit ausgeglichen werden.

• Mikropassivierungsbehandlung: Kontrollierte Passivierung der Kante vor dem Versand, um mikroskopische Kerben zu eliminieren.

• MaterialempfehlungsdienstEmpfehlen Sie die am besten geeignete Legierungsklingen, Klingen aus Edelstahl, oder Schneidklingen basierend auf Ihren Betriebsbedingungen.

Abschluss

Ausbrüche sind nicht zwangsläufig ein Qualitätsmangel des Sägeblatts; oft liegt es an einem Systemfehler. Überprüfen Sie Spalt, Winkel, Montage und Material Schritt für Schritt – so lassen sich die meisten Ausbrüche vermeiden. Mingbai Technology unterstützt Sie mit professionellem technischen Support dabei, Ausbrüche zu verhindern.

Website: www.mingbaiblade.com
