Wie lassen sich Bahnspannungsprobleme beheben, die durch eine falsche Positionierung des Schneidmessers verursacht werden?

Beim Schneiden von Bahnmaterialien wie Papier, Folie und Selbstklebeetiketten treten häufig Spannungsschwankungen auf, die die Qualität des Endprodukts beeinträchtigen. Viele Bediener überprüfen zunächst die Ab-, Auf- oder Abwickelrollen, übersehen dabei aber oft einen entscheidenden Faktor: die korrekte Positionierung des Schneidmessers. Tatsächlich sind die Montageposition, die Ausrichtungsgenauigkeit und die axiale Positionierung des Schneidmessers von entscheidender Bedeutung für die Produktqualität. Kreisförmige Klingen Und Schneidklingen Die Kraftverteilung im Material der Schneidzone wird direkt beeinflusst, was zu Spannungsanomalien entlang der gesamten Produktionslinie führt. Mingbai Mechanical Tool Technology Co., Ltd. erläutert heute den Zusammenhang zwischen der Positionierung des Schneidmessers und Spannungsproblemen aus ingenieurtechnischer Sicht und bietet systematische Lösungen.

1. Wie verursacht eine falsche Positionierung der Klingen Spannungsprobleme?

Die Positionierung der Trennscheibe hängt von drei Dimensionen ab: der axialen Position (links-rechts-Richtung), der radialen Höhe (oben-unten-Richtung) und der Parallelität der Scheiben. Weichen diese Parameter von den Idealbedingungen ab, treten folgende Spannungsstörungen auf:

1. Abweichungen in der axialen Positionierung verursachen Fehlausrichtungen der Bahn

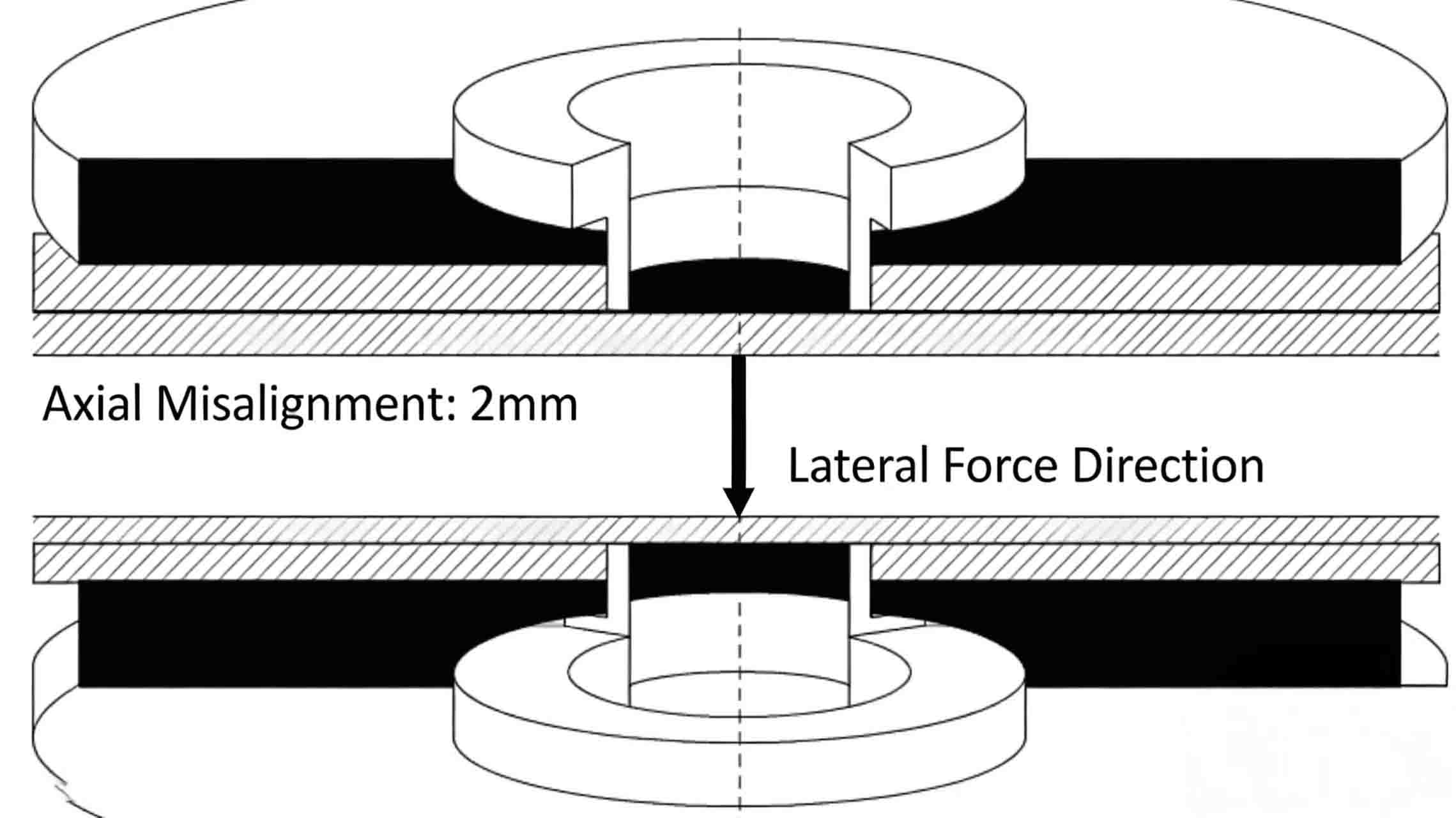

Überschreitet die axiale Fehlausrichtung zwischen Ober- und Untermesser den zulässigen Bereich, wirkt eine Seitenkraft auf den Schnittstreifen. Diese Seitenkraft führt dazu, dass das Material nach dem Schneiden von der geraden Bahn abweicht, was beim Aufwickeln zu unebenen Streifenkanten und einem Teleskopeffekt führt. Um die Fehlausrichtung zu korrigieren, erhöhen die Bediener häufig die Korrekturkraft der Lenkrolle, was wiederum periodische Spannungsschwankungen verursacht.

2. Nicht parallele Rotorblätter verursachen lokale Dehnungen

Wenn die Achsen der linken und rechten Schaufelblätter nicht parallel verlaufen (Neigungs- oder Gierwinkel vorhanden), variiert der Schaufelspalt in axialer Richtung. Das Material wird in Bereichen mit kleinerem Spalt stärker gestaucht und in Bereichen mit größerem Spalt stärker gedehnt. Diese ungleichmäßige Spannungsverteilung verursacht ein Spannungsungleichgewicht über die Materialbreite, was in leichten Fällen zu Welligkeit der Kanten und in schweren Fällen zu häufigen Stegbrüchen führt.

3. Ungleichmäßige Radialhöhe der Schaufeln verursacht zyklische Belastung

In einem Mehrklingen-Schneidsystem führt eine Abweichung der radialen Höhe (Überlappung) der Klingen eines Satzes von den anderen zu einer zusätzlichen Stoßbelastung des Materials an der Schnittstelle. Diese Stoßbelastung breitet sich als Spannungswelle in Richtung der Ab- und Aufwickelenden aus und äußert sich in starken Schwankungen der Messwerte der Spannungssensoren.

4. Lose oder exzentrische Klingenbefestigung

Wenn ein Schneidklinge Ist die Klinge nicht richtig angezogen oder weist die Klingenwelle eine Exzentrizität auf, übt die Klinge einmal pro Umdrehung eine wechselnde Spannung auf das Material aus. Diese hochfrequente, niederamplitudige Spannungsstörung lässt sich von herkömmlichen Spannungsreglern nur schwer herausfiltern und hinterlässt sichtbare „Ratterspuren“ an der Schnittkante.

2. Drei Schritte zur Diagnose von Problemen mit der Rotorblattpositionierung

Vor der Anpassung der Parameter des Spannungsreglers wird empfohlen, die Blattpositionierung mit den folgenden Methoden zu überprüfen:

1. Statische Ausrichtungsprüfung

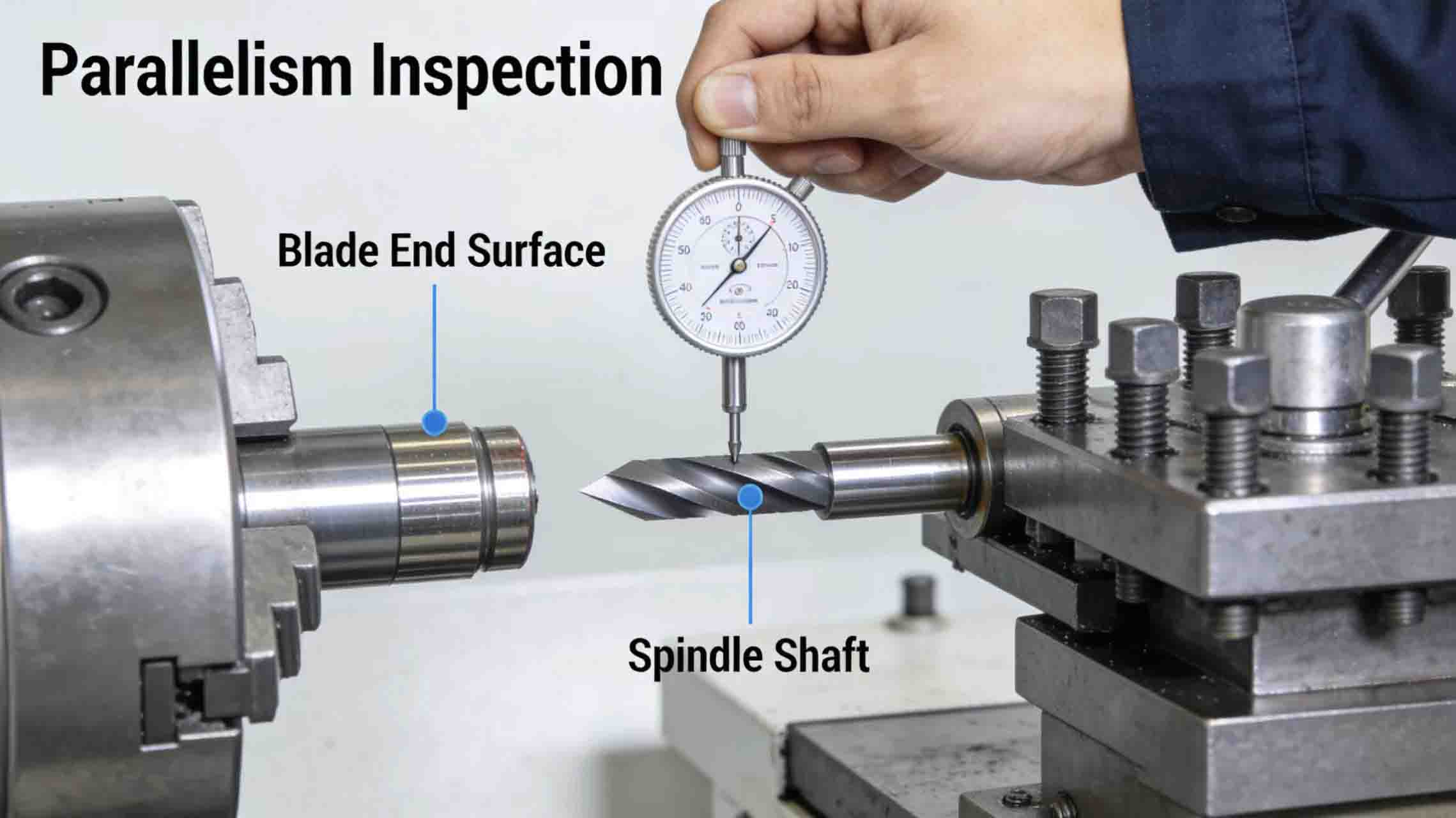

Verwenden Sie eine Messuhr oder ein Laser-Ausrichtgerät, um die Parallelität der oberen und unteren Schaufelwellen zu prüfen. Die Abweichung an beiden Enden darf 0,02 mm/m nicht überschreiten. Prüfen Sie außerdem den axialen und radialen Rundlauf jeder Welle. SpezialklingeTypischerweise beträgt der axiale Rundlauf ≤ 0,005 mm und der radiale Rundlauf ≤ 0,01 mm.

2. Dynamischer Bewertungstest

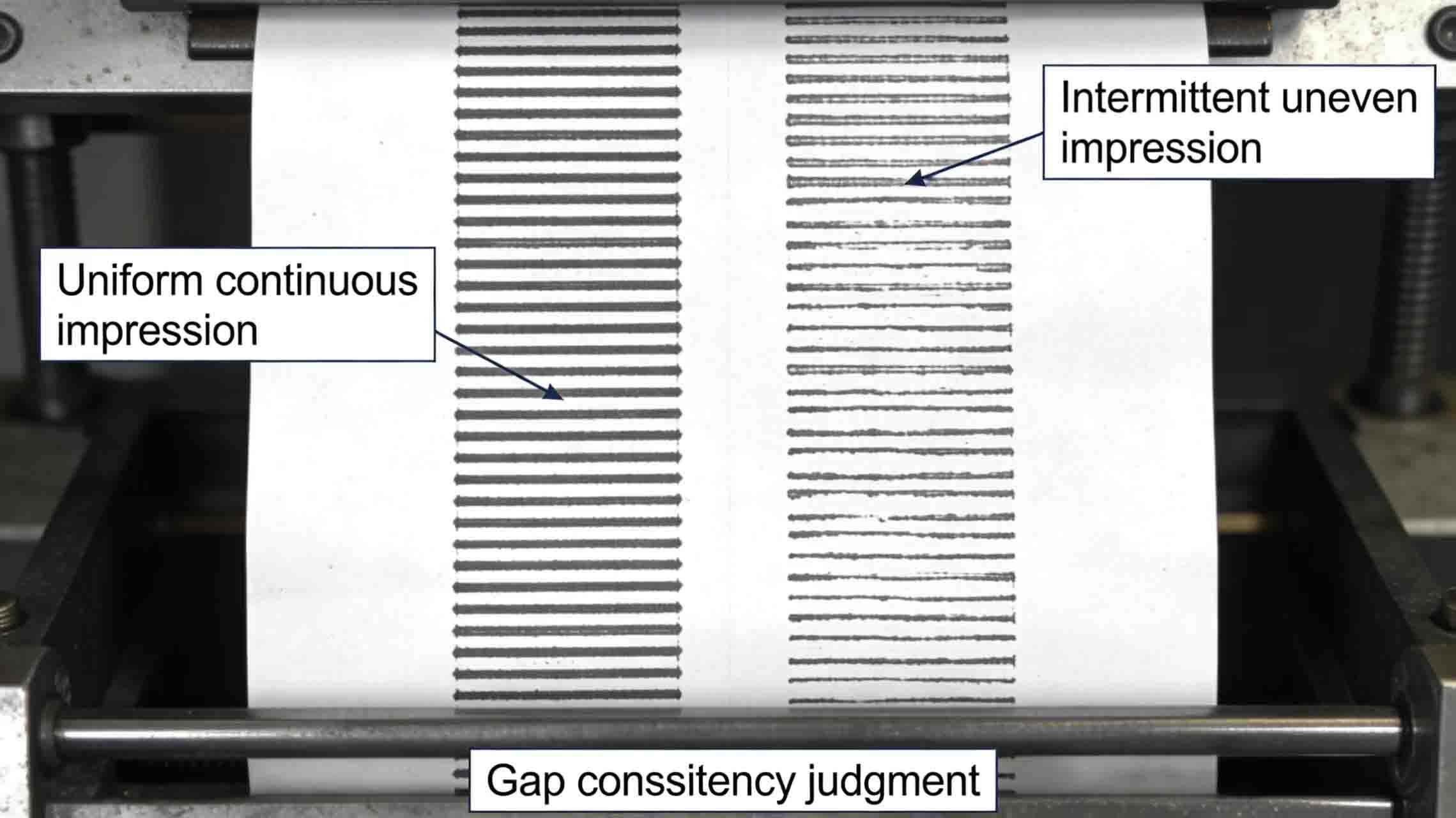

Tragen Sie eine dünne Schicht Markierungstinte auf oder verwenden Sie Kohlepapier auf den Klingenkanten. Führen Sie das Fräsen kurzzeitig mit niedriger Drehzahl durch und prüfen Sie anschließend die Abdrücke auf dem Material. Ungleichmäßige oder lückenhafte Abdrücke deuten auf einen ungleichmäßigen Klingenspalt oder eine axiale Fehlausrichtung hin.

3. Analyse des Spannungsfluktuationsspektrums

Erfassen Sie Daten von Spannungssensoren und prüfen Sie, ob die Frequenz der Schwankungen mit der Drehzahl der Schaufelwelle oder der Schaufelpassierfrequenz übereinstimmt. Stimmen die Frequenzen überein, liegt das Problem in der Regel an der Schaufel- oder Schaufelwellenposition.

3. Systematische Lösungen

1. Standardisierung des Verfahrens zur Klingenmontage

• Vor der Installation PräzisionsmaschinenklingenReinigen Sie den Klingenschaft und die Klingenbohrung gründlich und entfernen Sie Grate und Fremdkörper.

• Verwenden Sie einen Drehmomentschlüssel, um die Befestigungsmuttern der Klinge gemäß der vorgegebenen Reihenfolge und dem vorgegebenen Drehmoment festzuziehen, um eine Verformung der Klinge durch zu starkes Anziehen an einer einzelnen Stelle zu vermeiden.

• Für das Schneiden mit mehreren Klingen wird die Positionierung mittels Distanzstück und Mutter empfohlen. Die Parallelität der Stirnflächen des Distanzstücks sollte ≤ 0,002 mm betragen.

2. Optimierung der axialen Schaufelpositionierung

• Berechnen Sie die theoretischen axialen Positionen jedes Spezial-Schneidklinge auf der Grundlage der Schlitzbreite und unter Berücksichtigung eines Feinjustierungsspielraums von 0,1-0,3 mm.

• Verwenden Sie eine Fühlerlehre oder einen Laser-Wegsensor, um den Abstand zwischen benachbarten Schaufeln erneut zu überprüfen und sicherzustellen, dass alle Schaufeln gleichmäßig in axialer Richtung verteilt sind.

• Bei Produktionslinien, die häufige Spezifikationsänderungen erfordern, sollten Sie graduierte Positionierhülsen oder Schnellwechsel-Messerwellen wählen, um menschliche Fehler zu reduzieren.

3. Parallelität und Spalt der Klingen einstellen

• Zuerst wird die horizontale Parallelität der oberen und unteren Schaufelwellen grob eingestellt, anschließend wird der Neigungswinkel der einzelnen Schaufeln mithilfe von Präzisionsscheiben feinjustiert.

• Wenden Sie eine "progressive Spalteinstellungsmethode" an: Beginnen Sie mit einem Spalt von Null, erhöhen Sie den Spalt jedes Mal um 0,01 mm und führen Sie einen Probeschnitt durch, bis ein gratfreier Schnitt mit stabiler Spannung erreicht ist.

• Die optimalen Spaltwerte für verschiedene Materialien erfassen, um standardisierte Betriebsanweisungen zu erstellen.

4. Aktive Ausrichtung und Regelungstechnik einführen

Für Hochgeschwindigkeits-Breitbandschneidemaschinen können folgende Technologien aufgerüstet werden:

· Online-Überwachung der Rotorblattposition: Installieren Sie Wirbelstromsensoren, um Echtzeit-Rückmeldungen über den radialen Rundlauf und die axiale Verschiebung der Schaufeln zu erhalten.

• Automatisches Werkzeugeinstellungssystem: Servomotoren treiben Feinjustierungsmechanismen für die Blattwellen an, um die Blattposition anhand von Spannungsschwankungen automatisch zu korrigieren.

• Intelligente Abstandshalter: Durch den Einsatz von hydraulischen Expansions- oder Formgedächtnislegierungs-Distanzstücken lässt sich die Klingenpositionierung per Knopfdruck realisieren.

4. Rotorblätter und technische Dienstleistungen von Mingbai Technology

Mingbai Mechanical Tool Technology Co., Ltd. bietet nicht nur hochpräzise Kreissägeblätter und Trennscheiben an, CNC-gefräste Klingenbietet aber auch umfassende Unterstützung bei Installation und Inbetriebnahme:

• Jede ausgelieferte Klinge wird mit einem Rundlaufprüfbericht geliefert, um sicherzustellen, dass die geometrische Genauigkeit auch bei spannungsempfindlichen Anwendungen gewährleistet ist.

• Um Montagefehler vor Ort zu reduzieren, sind kundenspezifische Komplettlösungen aus Klinge und Abstandshalter erhältlich.

• Technische Ingenieure können den Standort besuchen, um Probleme bei der Rotorblattpositionierung zu diagnostizieren und Empfehlungen zur Spannungsoptimierung abzugeben.

5. Fallstudie

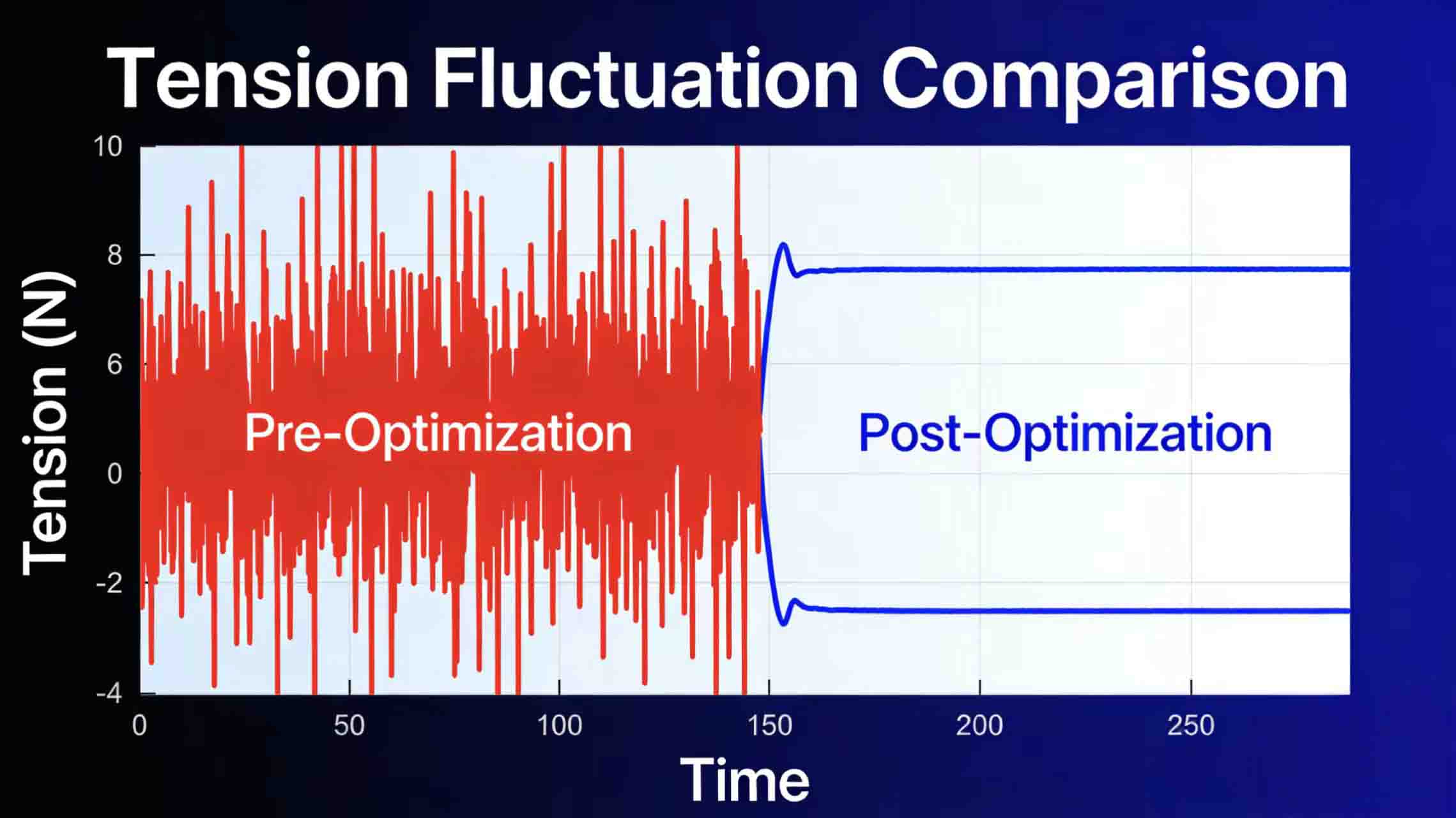

Ein Unternehmen für die Beschichtung von Selbstklebeetiketten hatte lange mit sogenannten Kernblüten und Kantengraten nach dem Schneiden zu kämpfen. Die Inspektion des Mingbai-Teams vor Ort ergab, dass die axiale Fehlausrichtung der oberen und unteren Kreismesser 0,15 mm betrug und die Parallelität der Messerwellen 0,08 mm/m überschritt. Nach der Neukalibrierung der Positionierung verringerte sich die Spannungsschwankungsamplitude um 60 %, die Ausschussrate sank von 5,2 % auf 1,1 % und die Standzeit der Messer erhöhte sich um 30 %.

Abschluss

Spannungsprobleme beim Längsschneiden sind mitunter nicht auf die Spannungsregelung selbst zurückzuführen, sondern haben ihren Ursprung in der mechanischen Positionierung des Schneidmessers. Jedes Detail – von der präzisen Messermontage über die Spalteinstellung bis hin zur Parallelitätsjustierung – beeinflusst den Spannungszustand des Materials in der Schneidzone. Dank seines umfassenden Know-hows im Bereich von Kreissägemessern, Längsteilmessern und Sondermessern unterstützt Mingbai Technology Sie dabei, versteckte Spannungsrisiken an der Wurzel zu eliminieren und eine reibungslose, effiziente Längsteilproduktion zu erzielen.
