Der Einfluss der Geometrie der Schneidklinge auf die Papier- und Folienverarbeitung

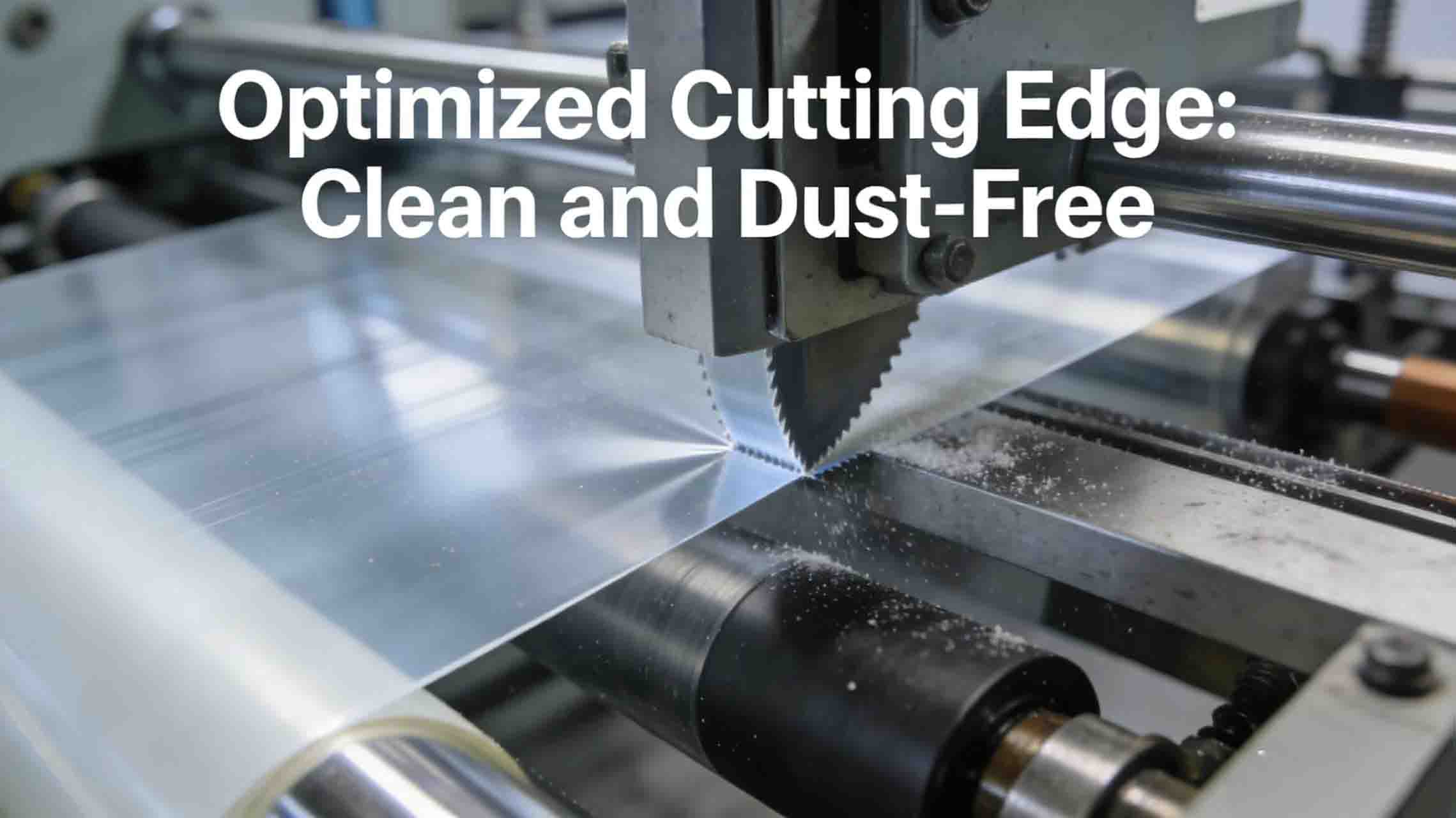

Im Bereich des Präzisionsschneidens flexibler Materialien wie Papier, Folie und Aluminiumfolie entscheidet die Geometrie des Schneidmessers oft über Erfolg oder Misserfolg des Verarbeitungsprozesses. Schon ein scheinbar geringfügiger Winkelunterschied kann eine glatte, saubere Schnittkante in eine gratige verwandeln. Eine ungeeignete Schneidkantenform kann aufgrund von Staubablagerungen zum Stillstand einer Hochgeschwindigkeitsproduktionslinie führen. Als professioneller Hersteller von Schneidklingen, Kreisförmige Klingenund verschiedene Arten von SpezialklingenDie Mingbai Mechanical Tool Technology Co., Ltd. hat eingehende Untersuchungen zu den Mechanismen durchgeführt, durch die die Geometrie der Klinge die Schnittqualität von Papier- und Folienmaterialien beeinflusst, und hat einen wissenschaftlichen Optimierungsrahmen entwickelt.

1. Warum reagiert das Schneiden von Papier und Folie so empfindlich auf die Geometrie der Schneidklinge?

Im Gegensatz zum Schneiden von Metallen weisen flexible Materialien wie Papier, Folien und Metallfolien Eigenschaften wie geringe Steifigkeit, hohe Duktilität und Wärmeempfindlichkeit auf. Ihr Versagensmechanismus beim Schneiden ist nicht Scherbruch, sondern Zugriss oder thermisches Schmelzen. Daher muss die Geometrie des Schneidmessers präzise auf die physikalischen Eigenschaften dieser Materialien abgestimmt sein, um einen sauberen, präzisen Schnitt zu erzielen.

Bei ungeeigneter Schaufelgeometrie treten häufig folgende Probleme auf:

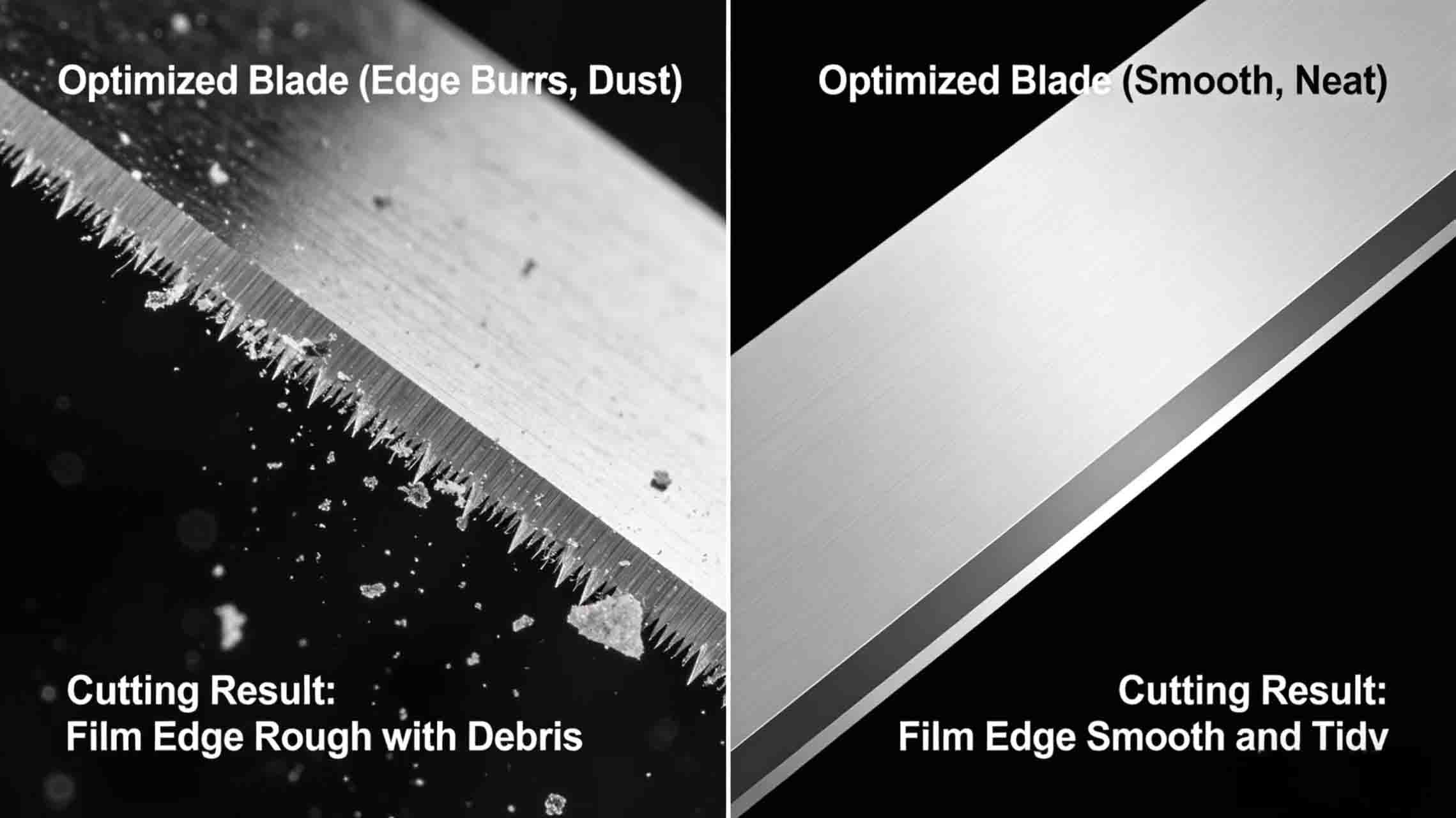

• Kantengrate oder Staub (Papierstaub, Filmreste)

• Gelockte oder gewellte Schnittkanten

• Dehnung und Verformung des Materials, die zu ungleichmäßiger Breite führen

• Durch Wärmestau verursachtes Kantenschmelzen oder Verkleben.

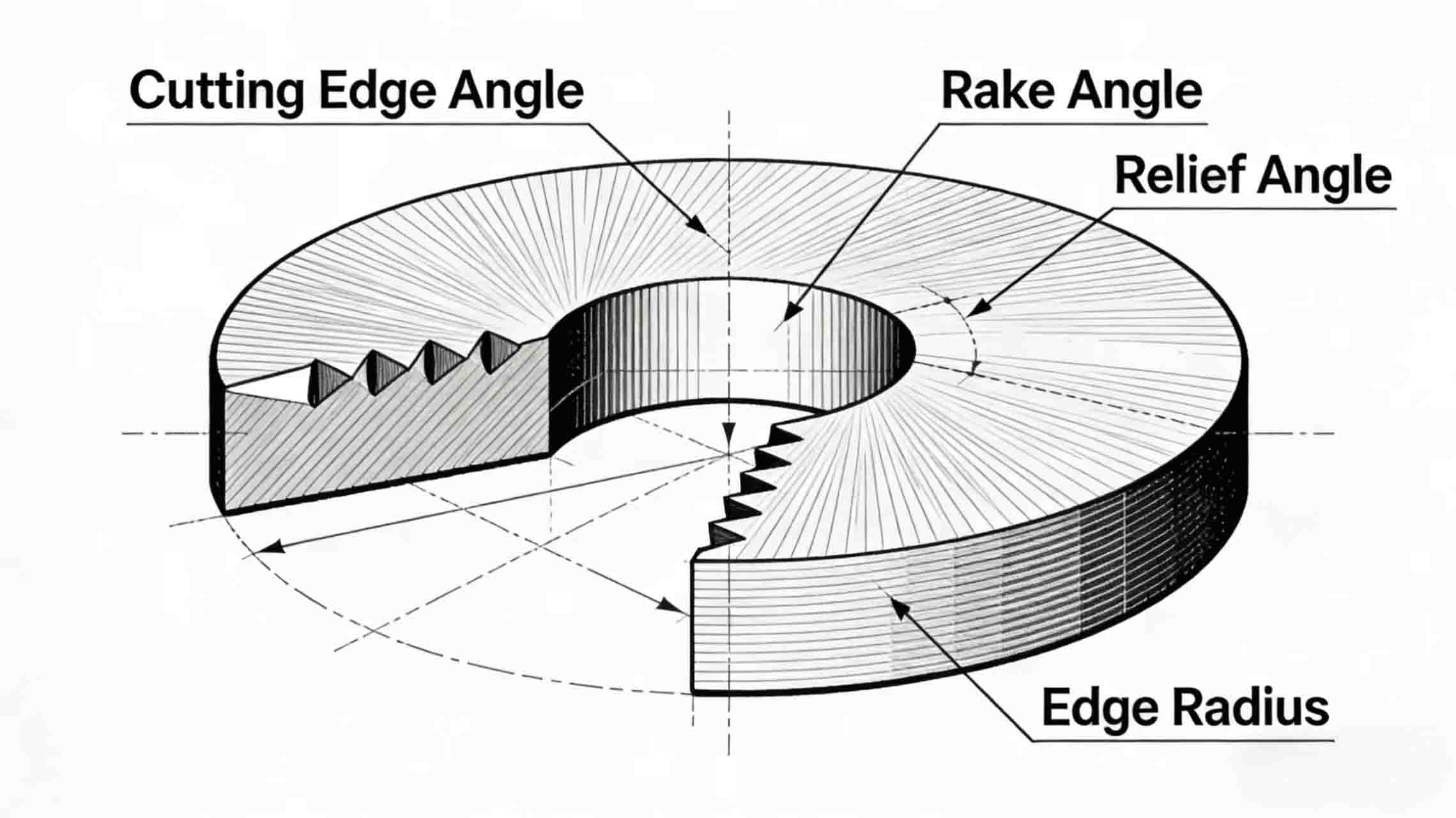

2. Wichtige geometrische Parameter und ihre Auswirkungen

1. Kantenwinkel

Der Kantenwinkel ist der wichtigste Parameter, der die Schnittqualität beeinflusst. Bei Papier und Folien wird der Kantenwinkel typischerweise zwischen 15° und 30° gewählt.

• Kleiner Winkel (15°-20°): Die Schneide ist scharf und weist einen geringen Schnittwiderstand auf, wodurch sie sich für extrem dünne Materialien wie Kondensatorfolien und Aluminiumfolien eignet. Ein zu kleiner Winkel verringert jedoch die Schneidkantenfestigkeit, was die Schneide bei hohen Schnittgeschwindigkeiten oder bei Materialien mit Verunreinigungen anfällig für Ausbrüche macht.

• Großer Winkel (25°-35°): Die Kante ist robuster und eignet sich für dickeres Papier oder gefüllte Verbundwerkstoffe. Ein zu großer Winkel erhöht jedoch den Schneidwiderstand und kann leicht zu Eindellungen oder Graten an der Materialkante führen.

Für PräzisionsmaschinenklingenMingbai Technology kann den optimalen Schneidenwinkel basierend auf der Materialstärke und der Geschwindigkeit empfehlen und ihn während des Schärfens präzise steuern.

2. Neigungswinkel und Freiwinkel

Der Spanwinkel beeinflusst die Fließrichtung der Späne (oder des Abriebs), während der Freiwinkel die Kontaktfläche zwischen Klinge und Material bestimmt.

• Neigungswinkel: Ein positiver Spanwinkel (+5° bis +15°) ermöglicht einen gleichmäßigen Späneabtransport, reduziert die Reibung und eignet sich für die meisten Folien und Papiere. Ein Spanwinkel von null oder negativ wird für extrem dünne oder leicht dehnbare Materialien verwendet, um eine bessere Unterstützung zu gewährleisten.

• Freiwinkel: Ein zu kleiner Spaltwinkel erhöht die Reibung zwischen Sägeblatt und Material, was zu Hitzeentwicklung und Staubbildung führt. Ein zu großer Spaltwinkel schwächt die Schneidkantenabstützung und verursacht leicht Vibrationen. Typischerweise liegt der Spaltwinkel zwischen 5° und 12°.

3. Kantenradius

Der Kantenradius ist das entscheidende Kriterium zur Unterscheidung zwischen „scharf“ und „stumpf“. Beim Schneiden von Papier und Folien muss der Kantenradius in Abhängigkeit von den Materialeigenschaften präzise gesteuert werden.

• Spiegelscharf (R ≤ 5μm): Geeignet für Anwendungen, die keine Grate oder Staubbildung erfordern, wie z. B. PET-Folie, Polyimidfolie und Aluminiumfolie. Allerdings haben extrem scharfe Kanten eine relativ kürzere Lebensdauer und müssen mit hochwertigen Beschichtungen kombiniert werden.

• Mikropassiviert (R ≈ 10-20μm): Geeignet für Kraftpapier, Selbstklebeetiketten und Verbundfolien. Die Mikropassivierung gewährleistet eine hohe Schnittqualität und verlängert die Lebensdauer der Klinge deutlich.

Verwendung CNC-gefrästes Messer Dank der Technologie von Mingbai Technology kann der Kantenradius innerhalb einer Toleranz von ±1μm kontrolliert werden, wodurch die strengen Anforderungen verschiedener Materialien erfüllt werden.

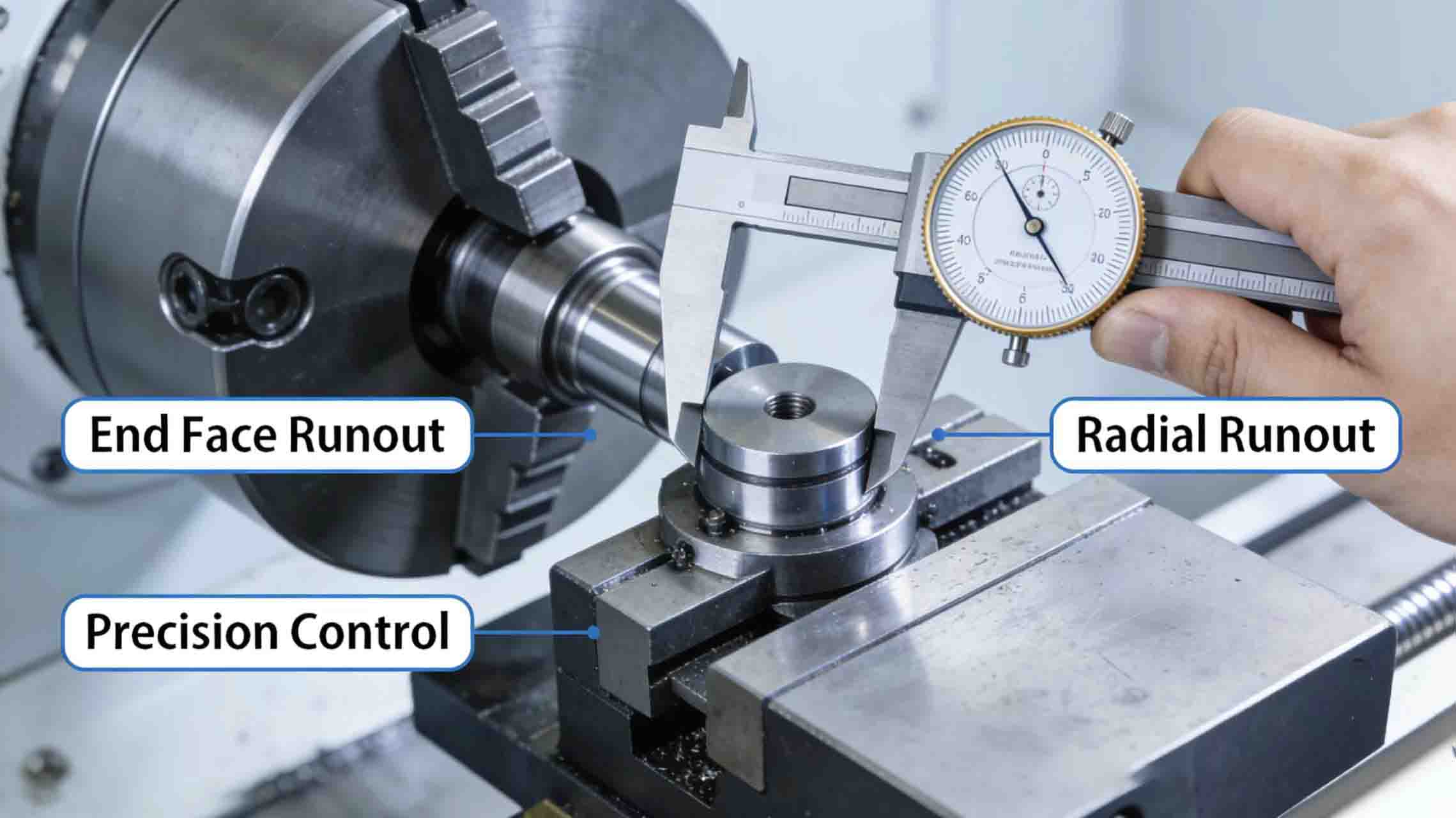

4. Planheit und Rundlaufgenauigkeit der Klinge

Bei Rotationsschlitzverfahren (wie z. B. Kreisschneiden) beeinflussen die Planheit und Konzentrizität der Klinge die Schnittstabilität direkt.

• Unzureichende Ebenheit: Axialer Rundlauf während der Blattrotation führt zu welligen Schnittkanten und Breitenschwankungen.

• Übermäßige Konzentrizitätstoleranz: Radialer Rundlauf verursacht periodische Schwankungen im Schaufelspalt, was zu lokalen Graten und Staubbildung führt.

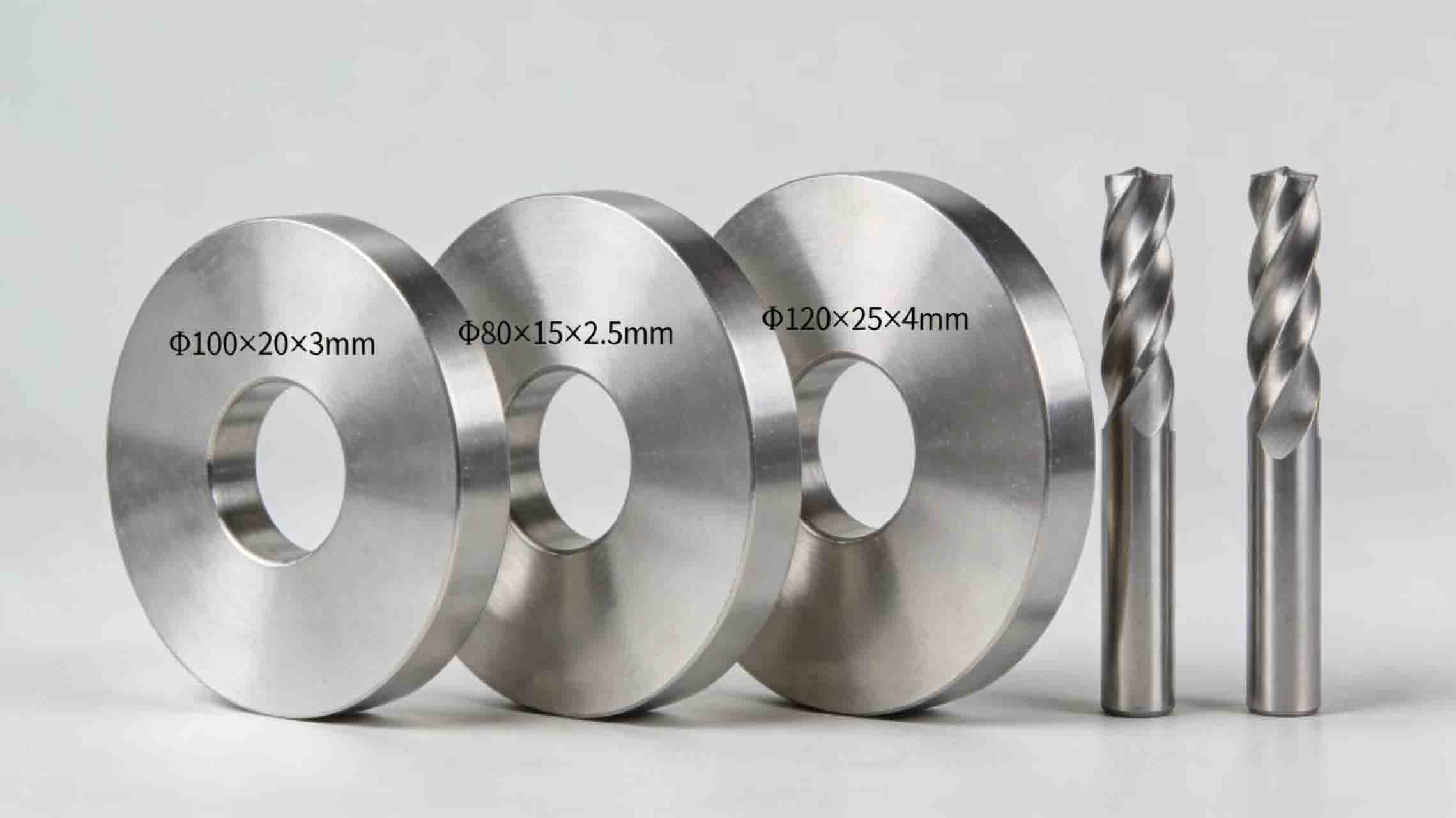

Der Kreisförmige Klingen Die von Mingbai Technology hergestellten Teile erreichen eine Ebenheitsgenauigkeit von 0,002 mm und eine Konzentrizität von ≤ 0,005 mm und gewährleisten so ein schnelles und stabiles Schneiden.

3. Empfehlungen zur Optimierung geometrischer Parameter für verschiedene Materialien

Für Kondensatorfolien mit einer typischen Dicke von 2-12μm wird ein Kantenwinkel von 15°-18° bei einem Freiwinkel von 6°-8° und einem Kantenradius von R ≤ 3μm empfohlen. Eine DLC-Beschichtung wird vorgeschlagen.

Für PET-Folien mit einer Dicke von 12-100 μm werden ein Kantenwinkel von 18°-22° und ein Freiwinkel von 8°-10° empfohlen, bei einem Kantenradius R ≤ 5 μm und einer TiN- oder TiAlN-Beschichtung.

Aluminiumfolien mit einer Dicke zwischen 7 und 50 μm erzielen typischerweise die besten Ergebnisse mit einem Kantenwinkel von 16°-20°, einem Freiwinkel von 6°-8°, einem Kantenradius R ≤ 5 μm und einer DLC- oder TiN-Beschichtung.

Für Kraftpapier mit einer Dicke von 80-300 μm eignen sich ein Kantenwinkel von 22°-28° und ein Freiwinkel von 10°-12° gut, bei einem Kantenradius von ungefähr 12 μm und entweder keiner Beschichtung oder Hartchrom.

Selbstklebende Etiketten von 100-200 μm erfordern einen Kantenwinkel von 20°-25°, einen Freiwinkel von 8°-10°, einen Kantenradius von ca. 10 μm und eine Antihaftbeschichtung.

Für eine Verbundfolie zwischen 50 und 150 μm empfiehlt sich ein Kantenwinkel von 20°-25°, ein Freiwinkel von 8°-10°, ein Kantenradius von etwa 8 μm und eine TiN- oder TiCN-Beschichtung.

Hinweis: Die oben genannten Werte sind Referenzwerte und sollten je nach Steifigkeit und Geschwindigkeit der Ausrüstung feinjustiert werden.

4. Synergistische Effekte von Geometrie, Beschichtung und Material

Die Geometrie der Schneidklinge existiert nicht isoliert; zusammen mit der Beschichtung und dem Substrat bestimmt sie das Ergebnis des Schneidvorgangs.

• Beschichtungsanpassung: Eine scharfe Schneide (kleiner Winkel, kleiner Radius) in Kombination mit einer reibungsarmen Beschichtung wie DLC reduziert die Haftung deutlich und eignet sich besonders für Klebematerialien. Eine robustere Schneide (größerer Radius) in Kombination mit einer verschleißfesten Beschichtung wie TiAlN eignet sich für das Schneiden von dickem Papier, das eine lange Lebensdauer erfordert.

• Substratauswahl: Pulvermetallurgisch hergestellter Schnellarbeitsstahl eignet sich ideal für die Fertigung von kundenspezifischen Schneidmessern mit komplexen Geometrien; seine feine Kornstruktur ermöglicht die Bearbeitung extrem kleiner Schneidkantenradien ohne Ausbrüche. Hartmetall wird zum Schneiden ultradünner Folien verwendet, ist jedoch schwieriger zu verarbeiten und erfordert eine extrem hohe geometrische Präzision.

5. Optimierungspraktiken von Mingbai Technology

Mingbai Mechanical Tool Technology Co., Ltd. hat in der Papier- und Folienverarbeitungsindustrie umfangreiche Erfahrung in der Optimierung geometrischer Parameter gesammelt. Wir unterstützen unsere Kunden dabei, qualitativ hochwertige Schneidergebnisse zu erzielen:

1. Materialanalyse: Prüfung von Kundenmaterialien hinsichtlich Dicke, Härte, Reibungskoeffizient, Wärmeempfindlichkeit und anderer Parameter.

2. Geometrisches Design: Die optimale Kombination aus Kantenwinkel, Radius, Spanwinkel und Freiwinkel auf Basis von Materialeigenschaften und Geräteparametern entwerfen.

3. Präzisionsfertigung: Einsatz von fünfachsigen CNC-Schleifmaschinen zur Erzielung geometrischer Präzision im Mikrometerbereich.

4. Inbetriebnahme vor Ort: Technisches Personal unterstützt vor Ort die Justierung von Schaufelspalt, Überlappung und Drehzahl, um sicherzustellen, dass die Vorteile der entworfenen Geometrie voll ausgeschöpft werden.

Abschluss

Beim Schneiden von Papier und Folien ist die Geometrie der Klinge entscheidend. Sie bestimmt maßgeblich die Schnittqualität und erfordert ein ausgewogenes Verhältnis zwischen Schärfe und Haltbarkeit sowie Geschwindigkeit und Stabilität. Dank seines umfassenden Verständnisses geometrischer Parameter und seiner präzisen Fertigungskompetenz bietet Mingbai Technology weltweit kundenspezifische Klingen, Kreisklingen und Schneidklingen an und trägt so zu sauberen, präzisen und fehlerfreien Schnitten bei.

Wenn Sie Probleme mit der Schneidqualität haben, wenden Sie sich bitte an Mingbai Technology. Unsere professionellen Lösungen zur Geometrieoptimierung sichern Ihre Verarbeitungseffizienz.
