Welche Fallstricke lauern bei der Erstellung von Spezifikationen für den Schneidenwinkel bei der Anpassung von Klingen in Sonderformen?

Bei der Anpassung Spezialklingen, Kreisförmige Klingen, oder SchneidklingenDie Angabe des Schneidenwinkels ist der fehleranfälligste Schritt und führt am ehesten zu späteren Streitigkeiten. Eine scheinbar eindeutige Angabe wie „30 Grad“ kann für verschiedene Hersteller oder Techniker völlig unterschiedliche Bedeutungen haben. Basierend auf jahrelanger Erfahrung in der Bearbeitung von Sonderanfertigungen von Schneidklingen beschreibt Mingbai Mechanical Tool Technology Co., Ltd. fünf häufige Fehlerquellen bei der Angabe des Schneidenwinkels in Zeichnungen und wie diese vermieden werden können.

1. Fallstrick Nummer eins: Nur den Winkel ohne Richtung angeben

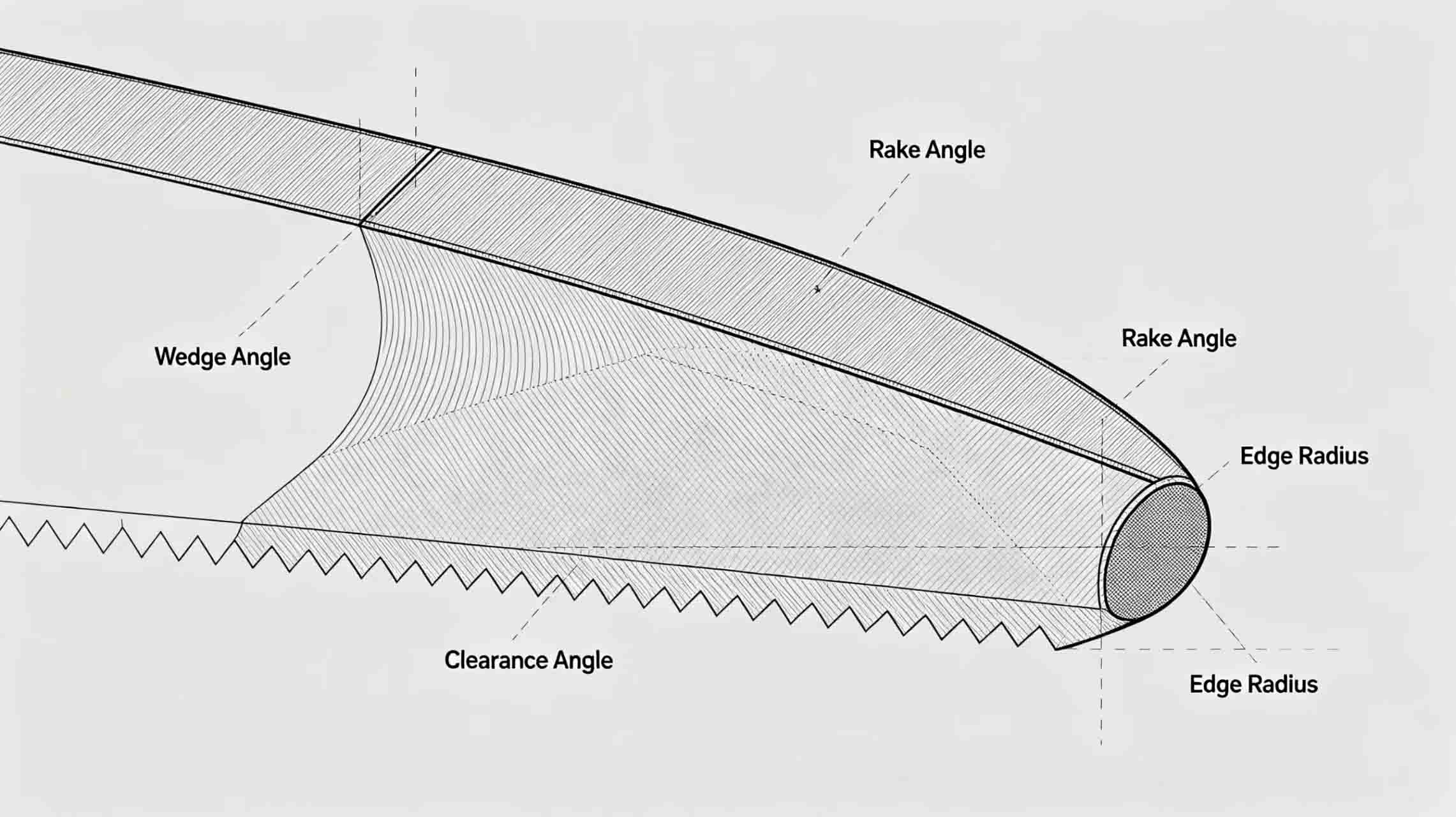

Der Kantenwinkel ist ein dreidimensionales Konzept, das drei Richtungen umfasst: Keilwinkel, Spanwinkel und Freiwinkel. Viele Zeichnungen geben lediglich „Kantenwinkel 30 Grad“ an, ohne den genauen Winkel zu spezifizieren.

Der Keilwinkel ist der Winkel zwischen den beiden Schneidkanten und bestimmt das Verhältnis von Schärfe und Festigkeit. Der Spanwinkel ist der Winkel zwischen der Schneidkante und der Vertikalen und beeinflusst die Spanflussrichtung. Der Freiwinkel ist der Winkel zwischen der Schneidkante und der bearbeiteten Oberfläche und beeinflusst die Reibung.

Korrekte SpezifikationZeichnen Sie eine vergrößerte Querschnittsansicht und kennzeichnen Sie deutlich die Werte für Keilwinkel, Spanwinkel und Freiwinkel. Bei Lamellen aus legiertem Stahl oder Edelstahl haben die drei Winkel jeweils unterschiedliche Funktionen und dürfen nicht verwechselt werden.

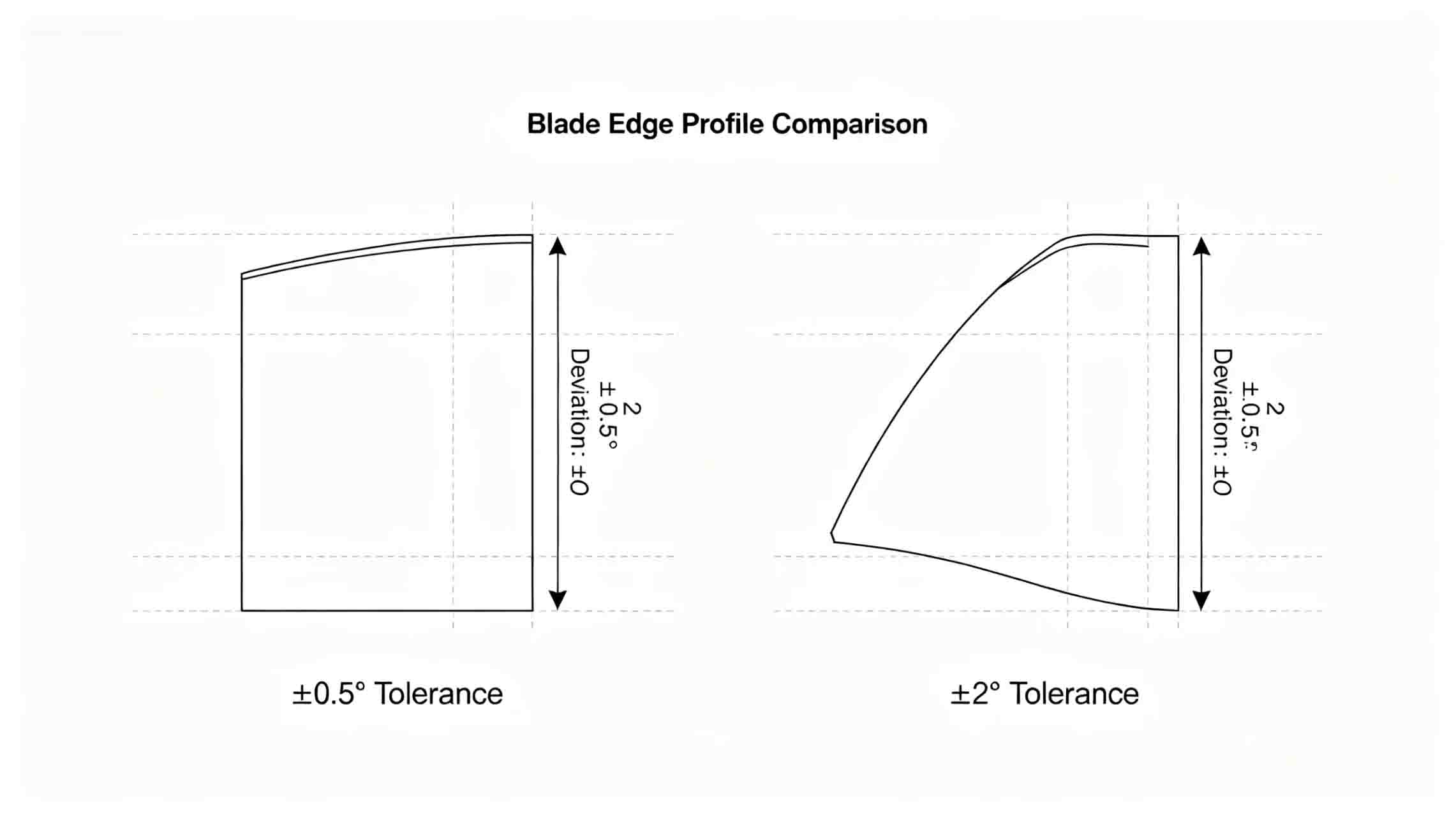

2. Zweite Falle: Fehlende Angabe der Winkeltoleranz

Der Kantenwinkel ist kein absolut exakter Wert; er erfordert eine zulässige Toleranz. Ohne Angabe einer Toleranz orientiert sich der Hersteller an allgemeinen Standards wie plus/minus 2 Grad, die Ihren tatsächlichen Anforderungen möglicherweise nicht gerecht werden.

FolgeDer von Ihnen erwartete Keilwinkel von 25 Grad kann sich am Ende auf 27 Grad verringern, was den Schnittwiderstand deutlich erhöht.

Korrekte SpezifikationGeben Sie die Winkeltoleranz an, zum Beispiel „Keilwinkel 25 Grad plus/minus 0,5 Grad“. Für Präzisionsmaschinenklingen wird eine Toleranz von maximal plus/minus 0,5 Grad empfohlen.

3. Dreiter Fallstrick: Den Kantenradius oder den Passivierungswert ignorieren

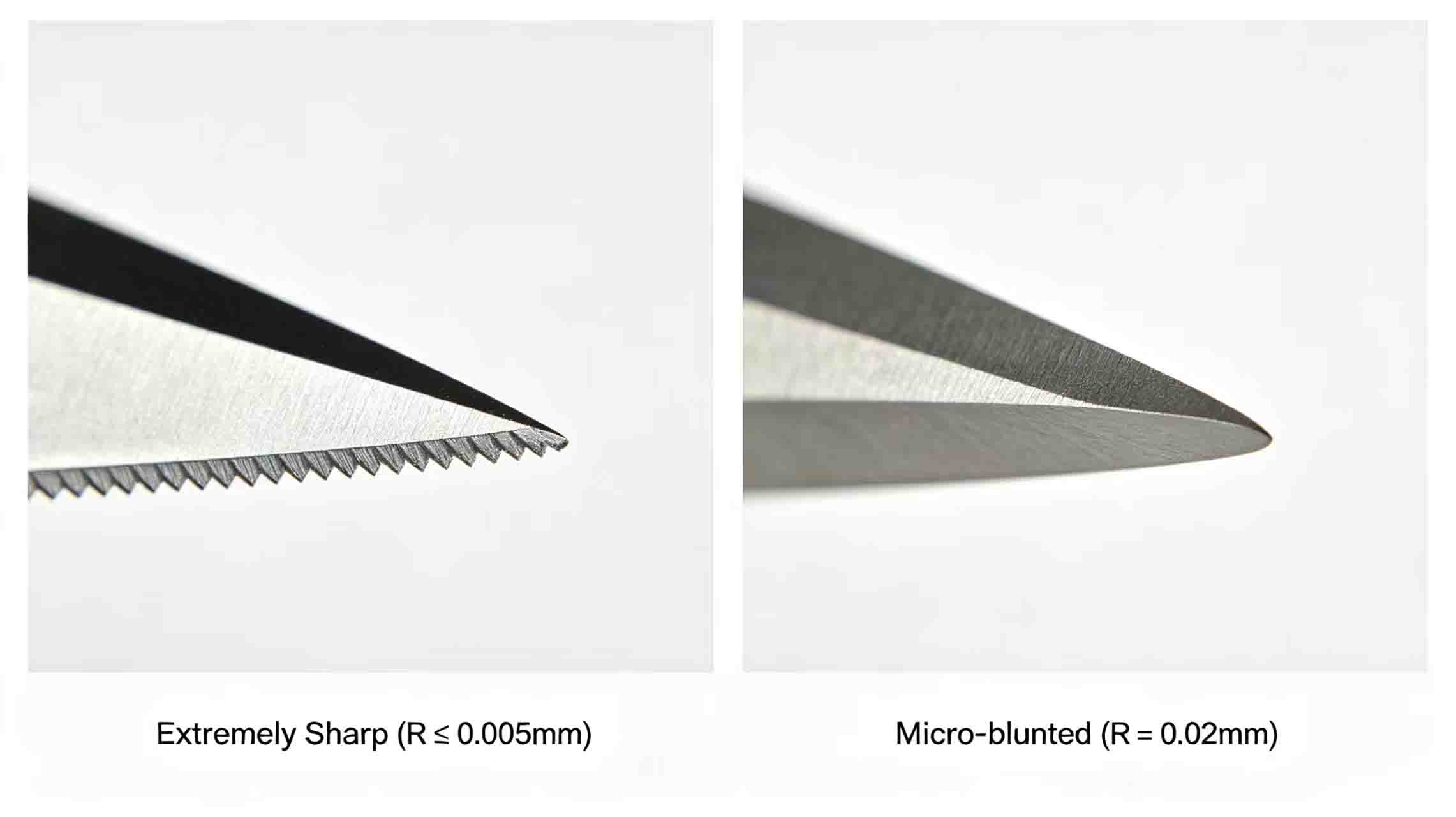

Der Schneidenwinkel beschreibt lediglich den Winkel zwischen den beiden Schneidenflächen, nicht aber die mikroskopische Form der Schneidespitze. Derselbe 25-Grad-Keilwinkel kann zu einer extrem scharfen Spitze mit einem Radius von 0,005 Millimetern oder weniger oder zu einem mikropassivierten Radius von 0,02 Millimetern geschliffen werden. Schneidleistung und Standzeit unterscheiden sich zwischen diesen beiden Varianten erheblich.

FolgeSie wünschen sich eine verschleißfeste, mikropassivierte Schneide, aber der Hersteller produziert eine extrem scharfe Schneide, was zu häufigen Absplitterungen führt.

Korrekte SpezifikationFügen Sie in der Zeichnung eine Spezifikation für den „Kantenradius R“ hinzu. Spezial-Schneidklingen Beim Schneiden von normalem Stahl ist ein R-Wert von 0,01 bis 0,02 Millimetern angemessen.

4. Vierter Fallstrick: Fehlende Angabe des Messpunkts an der Kante

Bei Klingen mit Sonderform kann der Schneidenwinkel entlang des Profils variieren. Wenn Sie lediglich „Schneidenwinkel 30 Grad“ angeben, kann der Hersteller nicht bestimmen, ob am höchsten Punkt, am niedrigsten Punkt oder an einer anderen bestimmten Stelle der Schneide gemessen werden soll.

FolgeDie fertige Klinge erreicht den vorgegebenen Winkel möglicherweise nur an einer Stelle, während an anderen Stellen erhebliche Abweichungen auftreten.

Korrekte SpezifikationGeben Sie an, dass „der Kantenwinkel der Keilwinkel im Normalquerschnitt an jedem Punkt entlang des Profils ist“. Stellen Sie gegebenenfalls ein 3D-Modell zur Verfügung.

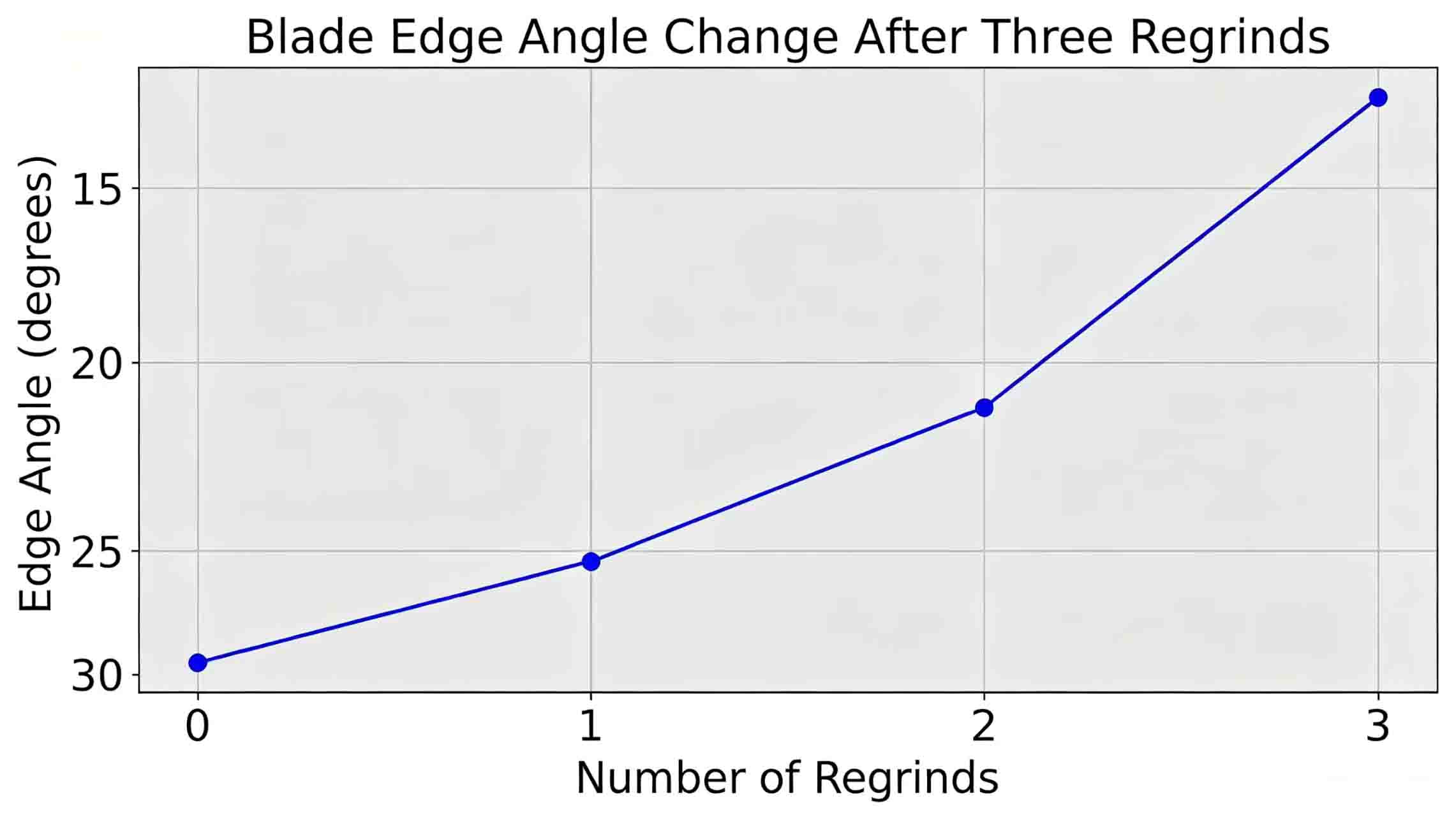

5. Fünfter Fallstrick: Verwechslung des ursprünglichen Schneidenwinkels mit dem Winkel nach dem Nachschärfen

Klingen müssen während ihrer Lebensdauer mehrmals nachgeschärft werden. Ob sich der Schneidwinkel nach jedem Nachschärfen verändert, hängt von der geometrischen Form der Klinge ab.

ProblemWenn in der Zeichnung nur der Anfangswinkel angegeben ist, die Klinge aber als nachschärfbar ausgelegt ist, wird der Winkel nach dem Nachschärfen kleiner, was die Schneidleistung beeinträchtigt.

Korrekte SpezifikationEs muss klar angegeben werden, dass „dieser Winkel für den Ausgangszustand gilt und die Winkeländerung nach bis zu drei Nachschärfungen plus oder minus 1 Grad nicht überschreiten darf.“

6. Wie lassen sich diese Fallstricke vermeiden?

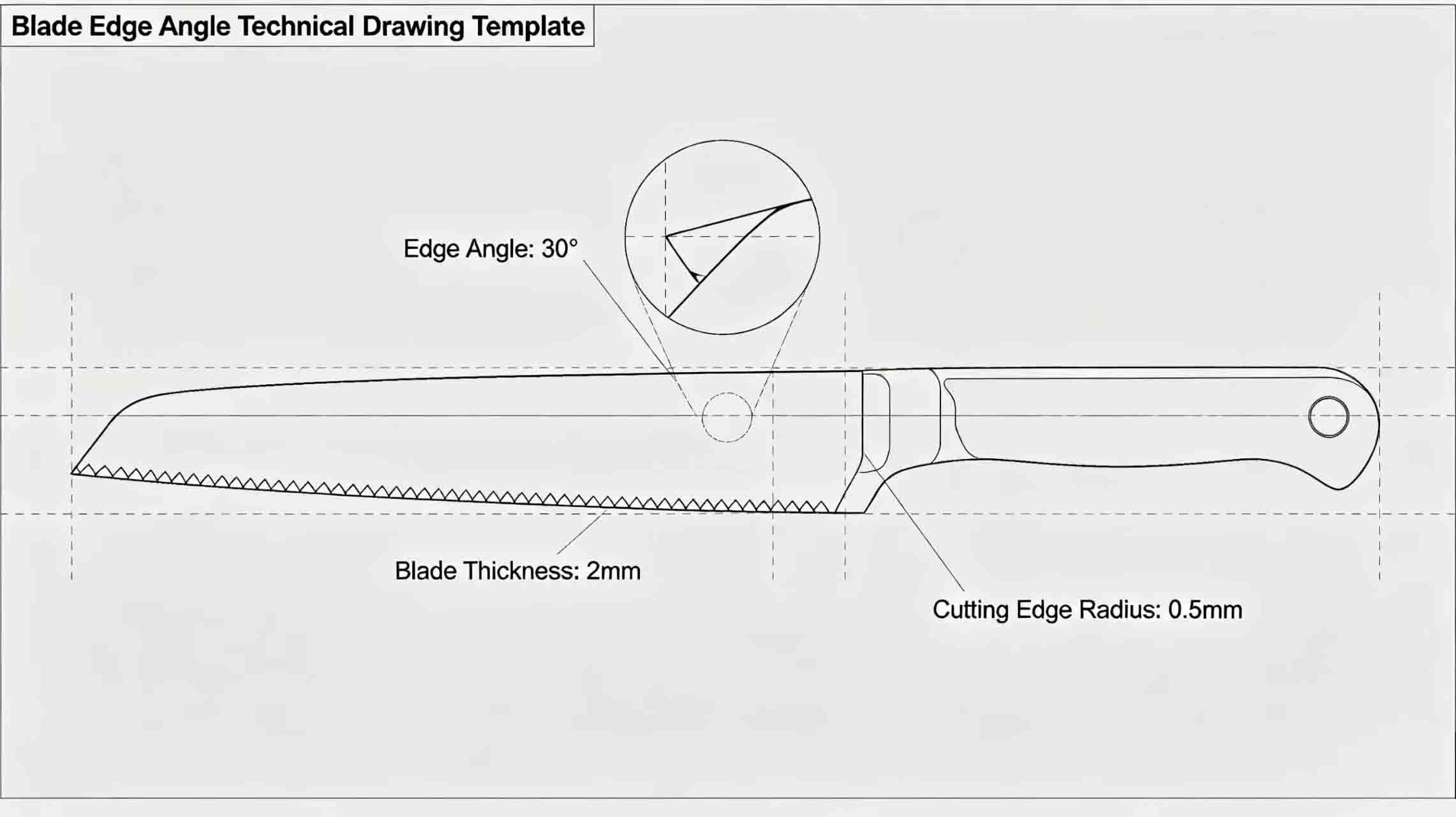

Zuerst sollen Querschnittsansichten erstellt werden. Zeichnen Sie mindestens einen vergrößerten lokalen Querschnitt des Randbereichs und markieren Sie alle Winkel und Radien.

Zweitens, orientieren Sie sich an den Mingbai-Standards. Wir können Ihnen eine Standardvorlage zur Angabe von Kantenwinkeln zur Verfügung stellen; füllen Sie diese einfach entsprechend aus.

Drittens sollten Sie eine Probeprobe in Betracht ziehen. Bei komplexen Mustern speziell geformt Kreisförmige KlingenEs wird empfohlen, zunächst ein Musterblatt anzufertigen, um den Winkeleffekt zu überprüfen.

Technischer Support von Mingbai Technology

Wir bieten Dienstleistungen zur Zeichnungsprüfung an für speziell geformte KlingenSchneidmesser und mechanische Messer. Bevor Sie eine Bestellung aufgeben, prüfen unsere Ingenieure, ob die Winkelangaben vollständig und plausibel sind, und schlagen gegebenenfalls Änderungen vor.

Abschluss

Der Schneidenwinkel ist entscheidend für die Leistung des Sägeblatts. Unklare Spezifikationen können zu ungeeigneten Sägeblättern oder sogar zum Ausschuss führen. Mingbai Mechanical Tool Technology Co., Ltd. empfiehlt Ihnen daher, vor Ihrer Bestellung 10 Minuten mit unserem technischen Team die Details der Schneidenwinkelspezifikation zu besprechen. So vermeiden Sie mögliche Fehler und Ihre individuelle Anpassung gelingt auf Anhieb.
