Kreisklingen für Präzisionsschneiden

Bei der Anfertigung von kundenspezifischen Klingen, Kreissägeblättern oder Trennscheiben stoßen viele Kunden auf ein Problem: Der Schneidenwinkel ist in der Zeichnung deutlich angegeben, doch die tatsächlich gefertigte Klinge weicht bei der Messung stets davon ab. Liegt es an unzureichender Bearbeitungsgenauigkeit seitens des Herstellers? Oder ist die Zeichnung selbst fehlerhaft? Mingbai Mechanical Tool Technology Co., Ltd. erläutert anhand langjähriger Produktionserfahrung sechs häufige Ursachen für Winkelabweichungen. 1. Unterschiedliche Messreferenzen – Der Winkel in der Zeichnung und der tatsächlich gemessene Winkel sind nicht derselbe „Winkel“ Der Kantenwinkel ist ein dreidimensionales geometrisches Konzept. Der in der Zeichnung angegebene Winkel ist üblicherweise ein theoretischer Wert, der an einem bestimmten Querschnitt, beispielsweise einer Ebene senkrecht zur Kantenrichtung, gemessen wird. Bei der tatsächlichen Messung können die Messwerte jedoch variieren, wenn sich die Messrichtung, die Position des Querschnitts oder das Messgerät unterscheiden. Zum Beispiel für Kreisklingen für PräzisionsschneidenDer Kantenwinkel wird am senkrechten Querschnitt am höchsten Punkt der Kante gemessen. Bei einer Messabweichung von 0,5 mm kann der Winkel um 1° bis 2° abweichen. 2. Der Einfluss des Kantenradius (Passivierungswert) Der in der Zeichnung angegebene Schneidenwinkel basiert üblicherweise auf der Annahme einer idealen Schneide (R=0). In der Realität weisen alle Klingen nach dem Schleifen einen bestimmten Schneidenradius auf. Klingen aus einer Legierung für Hochgeschwindigkeitsschneiden sind oft mikropassiviert (R=0,01-0,02 mm), und diese Passivierung führt dazu, dass der tatsächlich gemessene "scheinbare Winkel" etwas größer ist als der theoretische Winkel.  3. Thermische Verformung beim Schleifen Beim Schleifen entsteht Wärme, die zu lokalen Temperaturerhöhungen und einer Ausdehnung des Metalls führt. Nach dem Abkühlen zieht sich die Klinge zusammen, wobei das Ausmaß der Zusammenziehung abschnittsweise variiert, was geringfügige Änderungen des Schneidenwinkels zur Folge haben kann. Ultradünne mechanische Klingen sind besonders empfindlich gegenüber thermischer Verformung; selbst bei ausreichender Kühlung während des Schleifens können Abweichungen von 0,5° bis 1° auftreten. 4. Verschleiß der Schleifscheibe und Abrichthäufigkeit Bei der Serienfertigung verschleißt die Schleifscheibe allmählich. Wird sie nicht rechtzeitig abgerichtet, verändert sich ihre Form, wodurch sich der Schleifkantenwinkel entsprechend verschiebt. Verschleißfeste Kreisklingen Für das Längsteilen von Edelstahlbändern ist eine extrem hohe Winkelkonstanz erforderlich, und die akkumulierte Winkelabweichung aufgrund von Radverschleiß kann ±1,5° erreichen.  5. Präzision und Kalibrierung von Messgeräten Verschiedene Messgeräte weisen unterschiedliche Präzision und Kalibrierungszustände auf. Die Messung desselben Schneidenwinkels mit einem Projektor, Werkzeugmikroskop oder Profilometer kann Abweichungen von 0,5° bis 1° ergeben. Werden die Geräte nicht regelmäßig kalibriert, ist die Abweichung noch größer.  6. Unvollständige Zeichnungsspezifikationen Viele Zeichnungen geben lediglich „Kantenwinkel 30°“ an, ohne zu spezifizieren, ob es sich um den Keilwinkel, den Spanwinkel oder den Freiwinkel handelt, noch werden der Messquerschnitt, der Toleranzbereich oder die Anforderungen an den Kantenradius spezifiziert. Spezialklingen mit hoher HärteFehlt eine Toleranzangabe für den Kantenwinkel, orientiert sich der Hersteller an Standardwerten wie ±2°, die erheblich von den Erwartungen des Kunden abweichen können. 7. Wie lässt sich eine Winkelabweichung vermeiden? – Fünf Vorschläge 1. Vollständige ZeichnungsspezifikationenGeben Sie die Werte für Keilwinkel, Spanwinkel und Freiwinkel genau an; geben Sie die Position des Messquerschnitts an; geben Sie die Winkeltoleranz an (empfohlen ±0,5°); und geben Sie die Anforderungen an den Kantenradius an. 2. Einigung auf die MessmethodeKlären Sie mit dem Hersteller ab, welches Instrument verwendet wird und an welcher Stelle des Querschnitts die Messung durchgeführt wird, um sicherzustellen, dass beide Parteien ein einheitliches Verständnis von „Winkel“ haben. 3. Erstmusterprüfung beantragenVor der Serienproduktion sollte der Hersteller einen Erstmusterprüfbericht anfordern, um zu bestätigen, dass der Winkel den Anforderungen entspricht, bevor mit der Serienproduktion begonnen wird. 4. Wählen Sie einen Hersteller mit CNC-Schleifkapazität.CNC-Schleifmaschinen können den Schleifscheibenweg präzise steuern und die Winkelabweichung innerhalb von ±0,3° halten. 5. Schleifzugabe berücksichtigenFür Spezial-SchneidklingenSie können auf der Zeichnung eine „Schleifzugabe von 0,1-0,2 mm“ angeben, um ein abschließendes Präzisionsschleifen und eine Winkeleinstellung zu ermöglichen. 8. Winkelsteuerungsfähigkeit von Mingbai Technology Mingbai Mechanical Tool Technology Co., Ltd. verwendet 5-Achs-CNC-Schleifmaschinen und erreicht damit eine Schneidkantenwinkelgenauigkeit von ±0,3°. Jede Präzisionsklinge wird vor dem Versand mit einem Profilometer geprüft, und ein Winkelprüfbericht wird mitgeliefert. Wir garantieren, dass die Abweichung zwischen dem in der Zeichnung angegebenen Winkel und dem tatsächlich bearbeiteten Winkel ≤±0,5° beträgt (und in Sonderfällen auf ±0,3° begrenzt werden kann). Abschluss Die Abweichung zwischen dem in der Zeichnung angegebenen Kantenwinkel und dem tatsächlichen Bearbeitungsergebnis kann durch verschiedene Faktoren bedingt sein: Messreferenz, Kantenradius, thermische Verformung, Schleifscheibenverschleiß, Messgenauigkeit oder unvollständige Zeichnungsspezifikationen. Sofern beide Parteien sich über Spezifikation, Messung und Prüfung einig sind, lässt sich die Abweichung in einem akzeptablen Bereich halten. Mingbai Technology hat sich der Präzisionsfertigung verschrieben und gewährleistet, dass Ihre Zeichnung und das tatsächliche Produkt winkelgenau übereinstimmen.Website: www.mingbaiblade.com

Beim Metallschneiden ist ein plötzliches, scharfes, durchdringendes Geräusch der Schneidmesser ein Warnsignal. Dieses Geräusch beeinträchtigt nicht nur die Arbeitsumgebung, sondern deutet oft auch auf mögliche Probleme mit dem Messer oder der Maschine hin. Viele Bediener tun sich schwer, die Geräuschquelle zu identifizieren, tauschen die Messer blindlings aus oder unterbrechen die Produktion zur Überprüfung, was Zeit und Kosten verursacht. Mingbai Mechanical Tool Technology Co., Ltd. hilft Ihnen anhand umfangreicher Vor-Ort-Diagnosefälle, schnell festzustellen: Stammt das scharfe Geräusch vom Messer oder von der Maschine? 1. Zwei typische Quellen von scharfem Rauschen  1. Hochfrequentes, anhaltendes Kreischen (ähnlich dem Geräusch von kratzendem Metall) Dieses Geräusch ist anhaltend, scharf und hängt üblicherweise mit der Drehzahl des Sägeblatts oder der Sägeblattwelle zusammen. Häufige Ursachen: • Klingenspalt zu klein, Ober- und Unterkante reiben aneinander• Unzureichende Schmierung, Trockenreibung zwischen Klinge und Material• Schneidkantenfreiwinkel zu klein, zu große Kontaktfläche zwischen Klingenkörper und Material• Die Oberflächenrauheit der Schaufel ist zu hoch, was zu einem hohen Reibungskoeffizienten führt. 2. Periodisches Impulsgeräusch (ähnlich einem "Klick" oder "Klack") Dieses Geräusch tritt rhythmisch auf, ein- oder mehrmals pro Umdrehung. Häufige Ursachen: Die Klingenkante weist Ausbrüche auf; die beschädigte Stelle beeinträchtigt das Material während der Rotation.• Exzentrizität des Blattes oder der Blattwelle, die bei jeder Umdrehung einen Stoß erzeugt.• Zu großes Spiel zwischen Schaufelbohrung und Schaufelwelle, wodurch die Schaufel auf der Welle eiert. 2. Dreistufige Diagnose: Klinge oder Ausrüstung? Schritt 1: Leerlauftest  Entfernen Sie das Material und lassen Sie die Schneidmesser im Leerlauf laufen. Verschwindet das Geräusch, liegt das Problem am Material oder an den Schnittparametern. Bleibt das Geräusch bestehen, liegt das Problem am Messer oder an der Maschine. Schritt 2: Austauschtest Setzen Sie das laute Kreissägeblatt in eine andere, funktionierende Maschine ein und lassen Sie diese laufen. Wandert das Geräusch mit dem Sägeblatt, liegt das Problem am Sägeblatt selbst. Bleibt das Geräusch an der ursprünglichen Maschine, liegt das Problem am Gerät. Schritt 3: Prüfung der einzelnen Komponenten • Entfernen Sie das Sägeblatt und drehen Sie nur die Sägeblattwelle; achten Sie dabei auf ungewöhnliche Lagergeräusche.• Prüfen Sie den Rundlauf der Schaufelwelle (messen Sie mit einer Messuhr; der Radialrundlauf sollte ≤0,005 mm betragen).• Prüfen Sie den Klingenspalt (messen Sie mit einer Fühlerlehre; er sollte 5-10% der Materialstärke betragen). 3. Lärmprobleme im Zusammenhang mit den Rotorblättern 1. Kantenabsplitterung Kreisklingen zum Längsteilen von Edelstahlbändern Beim Auftreffen auf harte Stellen im Material können sich winzige Kantensplitter bilden. Wenn sich die abgesplitterte Stelle dreht und Kontakt herstellt, schlägt sie auf das Material und erzeugt dabei ein periodisches „Klack“-Geräusch.  2. Ungleichmäßiger Kantenverschleiß Legierungsklingen zum Schneiden von Siliziumstahl Aufgrund der Materialhärte neigen sie zu lokal begrenzten Verschleißspuren. Der abwechselnde Kontakt von abgenutzten und unabgenutzten Bereichen mit dem Material erzeugt ein periodisches Kreischen. 3. Abblättern der Beschichtung Nach der PVD-Beschichtung Hochgeschwindigkeits-Schneidmesser Beim Ablösen der Schicht entsteht durch die freigelegte Oberfläche ein höherer Reibungskoeffizient zum Material, wodurch ein kontinuierliches Kreischen entsteht. 4. Klingenverformung Ultradünne kreisförmige Klingen Bei der Wärmebehandlung oder im Gebrauch kann es zu Verformungen der Stirnfläche kommen, wodurch die Kantenbahn bei Rotation wellig wird und hochfrequente Geräusche entstehen. 4. Lärmprobleme im Zusammenhang mit Geräten 1. Lagerschaden Wenn Spindellager verschlissen oder narbig sind, erzeugen die Wälzkörper, die über die beschädigten Stellen laufen, hochfrequente Vibrationen und Kreischen, die sich mit zunehmender Drehzahl verstärken.  2. Gebogener Klingenschaft Durch den leicht gebogenen Klingenschaft wird einmal pro Umdrehung ein radialer Aufprall erzeugt, wodurch ein rhythmischer Aufprallklang entsteht. 3. Übermäßiges Zahnflankenspiel Abgenutzte Getriebezahnräder mit erhöhtem Zahnflankenspiel erzeugen beim Zahneingriff unter Schnittbelastung ein lautes Geräusch. 4. Ausfall des Schmiersystems Unzureichendes Schmiermittel oder verstopfte Ölkanäle führen dazu, dass Lager und Zahnräder trocken laufen und dabei quietschende Metallgeräusche erzeugen. 5. Lösungen Probleme mit der Klinge: • Absplitterungen oder Abnutzung → Rücksendung an den Hersteller zum Nachschärfen oder Austausch.• Abblätternde Beschichtung → neu beschichten oder ersetzen Spezial-Schneidklingen.• Verformung → Ebenheit prüfen; Ausschuss bei Abweichung von der Toleranz. Geräteprobleme: • Lagerschaden → Spindellager austauschen und Klingenwelle prüfen.• Verbogene Klingenwelle → richten oder ersetzen.• Schmiersystem → Ölkanäle reinigen und Schmierstoff ersetzen. 6. Diagnostische Dienstleistungen von Mingbai Technology Mingbai Mechanical Tool Technology Co., Ltd. bietet Geräuschdiagnosedienstleistungen an: • Kostenlose Audio-Ferndiagnose (nehmen Sie die Betriebsgeräusche des Geräts auf und senden Sie sie uns zu).• Vor-Ort-Schwingungsprüfung mittels eines Schwingungsmessgeräts zur Erfassung von Spektraldaten.• Erstellen Sie einen Diagnosebericht, in dem die Geräuschquelle klar identifiziert und Lösungen angeboten werden.• Empfehlungen zur Geräuschreduzierung geben (Spalteinstellung, Verbesserung der Schmierung, Auswahl der Klinge).  7. Fallstudie In einer Anlage zum Schneiden von Edelstahlbändern trat ein scharfes, anhaltendes stechendes Geräusch auf. Kreisklingen für Präzisionsschneiden Während des Schneidvorgangs traten die Geräusche weiterhin auf. Der Kunde testete Sägeblätter von drei verschiedenen Herstellern. Die Ingenieure von Mingbai untersuchten den Vorgang vor Ort und stellten fest, dass das Radialspiel des unteren Sägeblattwellenlagers 0,08 mm betrug (Standardwert ≤ 0,02 mm) und der Lagerkäfig gebrochen war. Nach dem Austausch des Lagers waren die Geräusche vollständig verschwunden. Abschluss Wenn Schneidmesser beim Schneiden laute Geräusche verursachen, kann dies an einem Messer- oder einem Geräteproblem liegen. Mit der dreistufigen Methode „Leerlauftest + Austauschtest + Komponentenprüfung“ lässt sich die Fehlerursache schnell lokalisieren. Mingbai Technology unterstützt Sie mit professionellen Diagnosemöglichkeiten dabei, die Geräusche zu beseitigen und eine reibungslose Produktion wiederherzustellen.Website: www.mingbaiblade.com

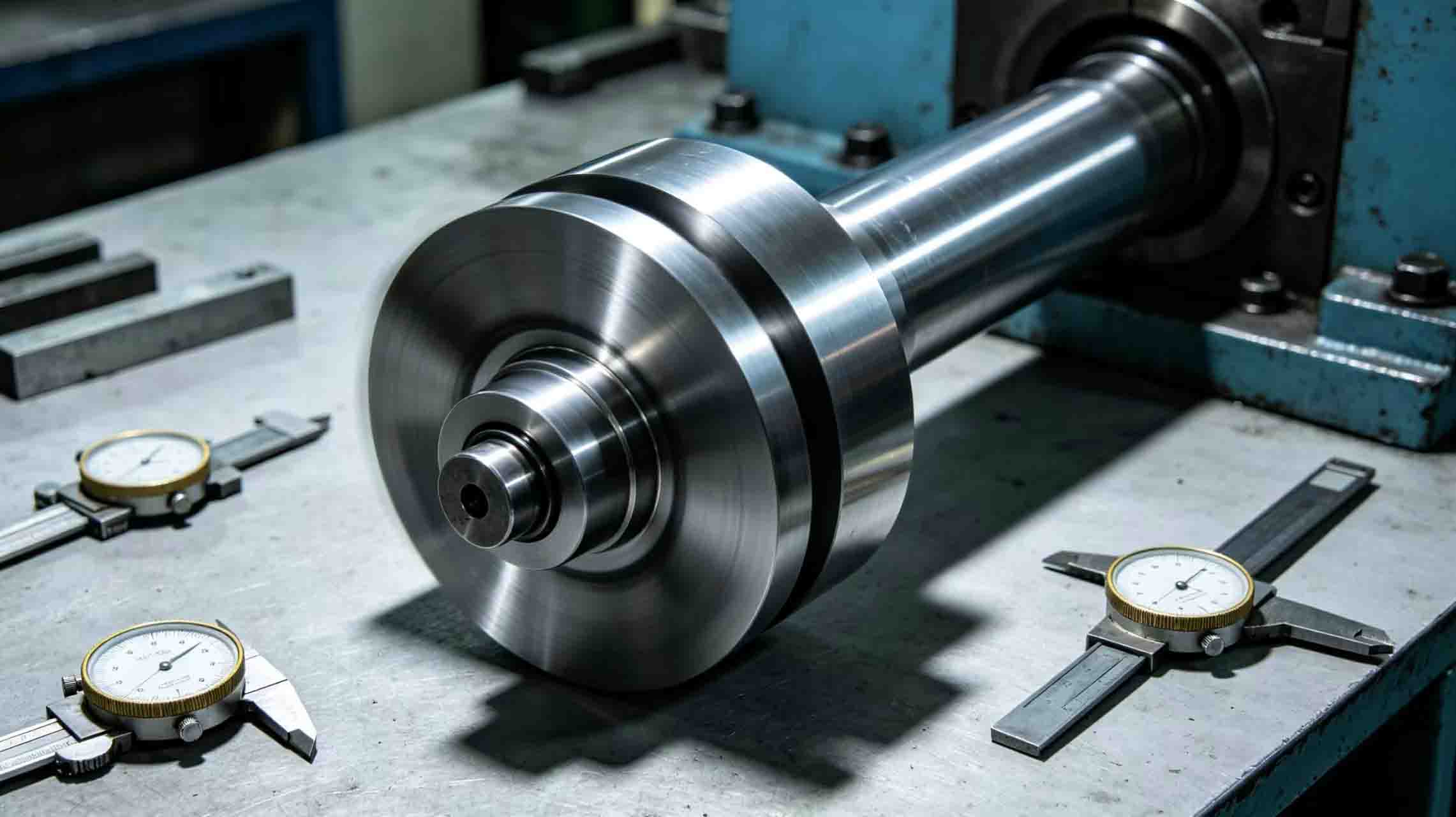

Die Antwort lautet: Ja, und die Folgen sind gravierender, als Sie sich vielleicht vorstellen können.Viele Schneidwerke konzentrieren sich nur auf das Klingenmaterial und die Schneidschärfe, übersehen aber den entscheidenden Indikator der dynamischen Balance. Schneidmesser mit schlechter dynamischer Auswuchtung Bei Hochgeschwindigkeitsbetrieb entstehen Zentrifugalkräfte, die wie ein „Hochfrequenzhämmern“ wirken und die Spindellager kontinuierlich belasten. Dies führt mit der Zeit zu Präzisionsverlusten der Spindel, Lagerschäden und sogar zum Totalausfall der Maschine. Mingbai Mechanical Tool Technology Co., Ltd. bietet eine detaillierte Analyse der Gefahren mangelnder dynamischer Auswuchtung und deren Lösungen. 1. Wie schädigt eine mangelhafte dynamische Auswuchtung die Spindel?  Wenn ein Hochgeschwindigkeits-Schneidklinge Aufgrund seiner Massenexzentrizität erzeugt es bei jeder Umdrehung eine Zentrifugalkraft. Bei 300 U/min entspricht dies etwa 430.000 Stößen pro Tag; bei 1000 U/min erreicht die Zahl der täglichen Stöße sogar 1,44 Millionen. Diese Stöße werden über die Schaufelwelle auf die Spindellager übertragen und verursachen Folgendes: · Lagerkorrosion: Durch Mikroeinwirkungen bilden sich kleine Vertiefungen an Wälzkörpern und Laufbahnen, wodurch die Vibrationsbelastung allmählich zunimmt.· Käfigbruch: Hochfrequente Wechselbeanspruchung führt zu Ermüdungsbrüchen des Lagerkäfigs.· SpindelbiegenLangfristige einseitige Krafteinwirkung verursacht eine dauerhafte Biegeverformung der Spindel.· Verschleiß der Klingenwelle: Durch Reibverschleiß an der Kontaktfläche zwischen Welle und Lager entsteht Spiel. 2. Vier typische Symptome eines schlechten dynamischen Gleichgewichts  1. Die Spindelvibrationen steigen kontinuierlich an.Die mit einem Vibrationsmessgerät gemessene Schwingungsgeschwindigkeit (RMS) steigt von den üblichen 1,0 mm/s auf über 3,0 mm/s.2. Ungewöhnlicher KlingenverschleißDie Kante weist "wellenförmige" Abnutzungsmuster auf, mit Kreisklingen für Präzisionsschneiden In bestimmten Bereichen verschleißt es deutlich schneller.3. Sinkende ProduktgenauigkeitDie Schwankungen der Schlitzbreite nehmen zu, und die Grate wechseln zwischen groß und klein.4. Überhitzung des Spindelgehäuses: Erhöhte Lagerreibung führt zu einer Temperaturerhöhung des Spindelgehäuses um 10-20°C über den Normalwert.  3. Häufige Ursachen für ein schlechtes dynamisches Gleichgewicht • Inhomogenes Schaufelmaterial (Entmischung, Porosität)• Nicht-konzentrische Innen- und Außendurchmesser beim Schleifen (übermäßiger Konzentrizitätsfehler)• Kumulierte Montagefehler durch Wellen, Distanzstücke und Muttern• Ungleichmäßiger Kantenverschleiß nach Gebrauch Kreisschneidklingen aus Edelstahl• Fehlendes Auswuchten nach dem Nachschärfen 4. Dynamische Balance-Graduierungsstandards und Empfehlungen  Für Hochgeschwindigkeits-Schneidmesser Bei einer Seilgeschwindigkeit von über 500 m/min sollte die dynamische Auswuchtklasse mindestens G2,5 erreichen. Beispielsweise erlaubt ein 200 mm durchmessendes und 5 kg schweres Sägeblatt eine Restunwucht von ca. 0,025 g·m bei G2,5 – dies entspricht einer exzentrischen Masse von 0,025 g bei einem Radius von 100 mm (etwa dem Gewicht von zwei Salzkörnern). 5. Wie lassen sich dynamische Gleichgewichtsprobleme lösen?  1. Führen Sie vor dem Versand eine dynamische Auswuchtkorrektur durch. Jeder hochpräzise Spezialklinge Die Produkte von Mingbai Technology werden vor dem Versand einer dynamischen Auswuchtprüfung auf einer oder zwei Ebenen unterzogen, wobei die Restunwucht besser ist als die Anforderungen der G2.5-Norm. 2. Dynamischer Ausgleichsservice vor Ort Bei bereits installierten Rotorblättern können tragbare dynamische Auswuchtmaschinen eine Korrektur an der Anlage vornehmen, ohne dass eine Demontage erforderlich ist. 3. Regelmäßige Tests Es wird empfohlen, die dynamische Auswuchtung der Klinge alle 3 bis 6 Monate zu prüfen, insbesondere bei verschleißfesten Klingen für das Schneiden von Automobilverkleidungen unter hoher Belastung. 6. Kostenvergleich von Problemen im dynamischen Gleichgewicht • Vorbeugendes Auswuchten: ca. 200–500 RMB pro Klinge• Austausch der Spindellager: ca. 5.000-20.000 RMB, mit 2-3 Tagen Ausfallzeit• Austausch der kompletten Spindeleinheit: ca. 30.000-100.000 RMB, mit 1-2 Wochen Ausfallzeit Abschluss Schneidmesser mit mangelhafter dynamischer Auswuchtung weisen kurzfristig möglicherweise nur geringfügig erhöhte Vibrationen auf, führen aber im Dauerbetrieb unweigerlich zu Spindelschäden. Die dynamische Auswuchtung ist keine optionale Funktion, sondern eine standardmäßige Sicherheitsmaßnahme beim Hochgeschwindigkeitsschneiden. Mingbai Technology erstellt für jedes kundenspezifische Schneidmesser einen Bericht zur dynamischen Auswuchtung, damit Sie sich keine Sorgen machen müssen. Für dynamische Auswuchtung vor Ort kontaktieren Sie gerne unser technisches Team.Website: www.mingbaiblade.com
